技术领域
本实用新型涉及衣物干燥器技术领域，尤其涉及一种方便拆卸擦拭的衣物干燥器。
背景技术
衣物烘干机是洗涤机械中的一种，一般在水洗脱水之后，用来除去服装和其他纺织品中的水分。大多数的衣物烘干机包括一个烘桶，在烘桶的周围有热空气用来蒸发水分。现有的衣物干燥器烘干装置不便拆卸，不方便日常的擦拭清洗，同时由于无法及时拆卸维护导致使用寿命降低。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种方便拆卸擦拭的衣物干燥器。
为了实现上述目的，本实用新型采用了如下技术方案：
一种方便拆卸擦拭的衣物干燥器，包括底座，所述底座的正上方设有隔热板，所述隔热板和底座之间通过围挡固定连接，且隔热板的顶部固定连接有密封罩，所述密封罩的内侧壁上固定连接有衣杆，所述底座的顶部固定连接有对称设置的两个支撑架，两个所述支撑架之间固定连接有安装块，所述安装块的内部设有空腔，所述空腔的内顶部固定连接有轴承座，所述轴承座固定连接有滑杆，所述滑杆上滑动连接有对称设置的两个滑块，两个所述滑块和轴承座之间均固定连接有弹簧，且滑块远离轴承座的一侧均固定连接有卡块，所述卡块位于支撑架的卡槽内，所述安装块的内底部滑动连接有移动块，所述移动块和两个滑块之间均转动连接有连杆，所述安装块的顶部固定连接有风机，所述风机的顶部固定连接有空气换热器，所述空气换热器的上方设有防水罩，所述防水罩的下端和隔热板固定连接。
优选地，所述底座的底部固定连接有防尘板，所述防尘板和围挡上均设有多个进风孔。
优选地，所述密封罩的顶部设有多个出风孔。
优选地，所述隔热板的顶部滑动连接有鞋架。
优选地，所述移动块的下端固定连接有拉环，所述拉环上设有防滑纹。
优选地，所述底座的底部固定连接有行走机构，所述行走机构为万向自锁轮。
本实用新型中，使用者使用该装置时，将装置推离墙壁半米以上，保证安全使用，打开风机和空气换热器，将室内的空气经过加热吹向密封罩的内部，热空气从下向上吹动，对鞋架和衣杆上的鞋子衣物进行烘干，防水罩用来避免衣物和鞋子上水滴落下，保护空气换热器，当使用者需要对装置进行清理时，拆下防尘板，拉动拉环，移动块在安装块上向下移动，使连杆拉动两个滑块向内运动压缩弹簧，卡块收缩，安装块带动风机和空气换热器拆卸下来，方便擦拭清洗。本实用新型结构新颖，结构简单，通过卡接结构，提供了一种可以简单拆卸的衣物干燥器，方便日常使用时擦拭清洗装置内部的烘干设备，同时及时去除衣物扩散的湿气，保证装置的安全使用，提高使用寿命。
附图说明

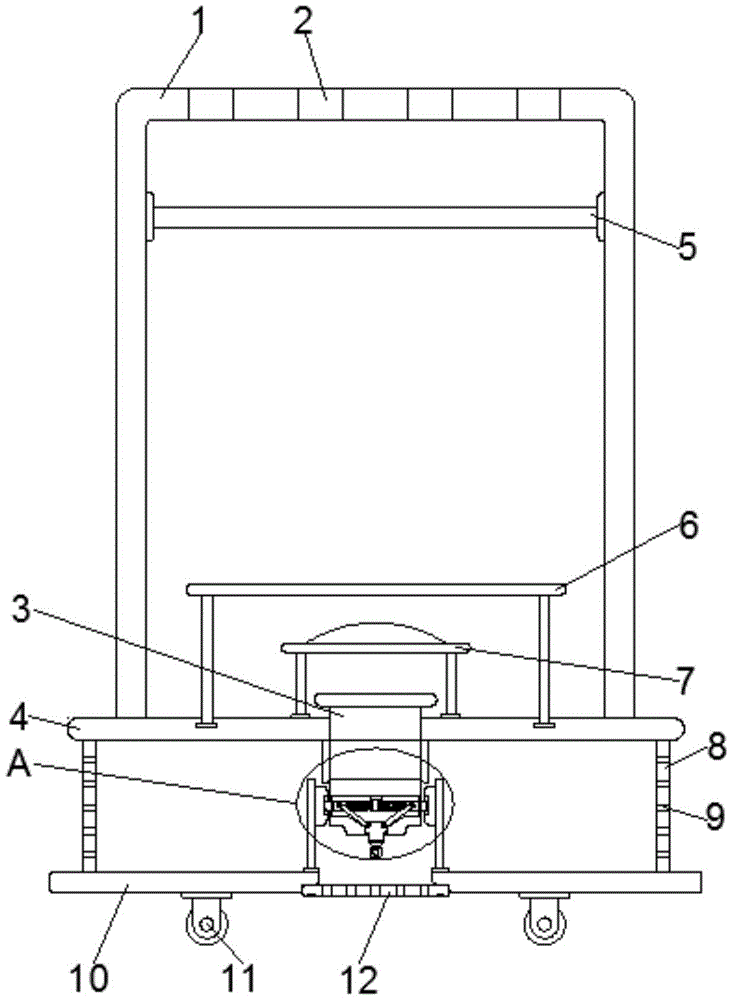

图1为本实用新型提出的一种方便拆卸擦拭的衣物干燥器的结构示意图；
图2为图1中A处的结构示意图。
图中：1密封罩、2出风口、3空气换热器、4隔热板、5衣杆、6鞋架、7防水罩、8围挡、9进风孔、10底座、11行走机构、12防尘板、13滑杆、14风机、15拉环、16安装块、17轴承座、18弹簧、19滑块、20卡块、21支撑架、22连杆、23移动块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
参照图1-2，一种方便拆卸擦拭的衣物干燥器，包括底座10，底座10的正上方设有隔热板4，用以隔开烘干设备和衣物，避免衣物落水损坏装置，隔热板4和底座10之间通过围挡8固定连接，且隔热板4的顶部固定连接有密封罩1，用以为衣物等提供密闭环境，提高烘干效率，密封罩1的内侧壁上固定连接有衣杆5，底座10的顶部固定连接有对称设置的两个支撑架21，用以支撑和安装安装块16，两个支撑架21之间固定连接有安装块16，安装块16的内部设有空腔，空腔的内顶部固定连接有轴承座17，轴承座17固定连接有滑杆13，滑杆13上滑动连接有对称设置的两个滑块19，两个滑块19和轴承座17之间均固定连接有弹簧18，且滑块19远离轴承座17的一侧均固定连接有卡块20，卡块20位于支撑架21的卡槽内，安装块16的内底部滑动连接有移动块23，移动块23和两个滑块19之间均转动连接有连杆22，用以方便拆卸安装块16，拉动拉环15，移动块23在安装块16上向下移动，使连杆22拉动两个滑块19向内运动压缩弹簧18，卡块20收缩，安装块16带动风机14和空气换热器3拆卸下来，安装块16的顶部固定连接有风机14，风机14的顶部固定连接有空气换热器3，用以将空气加热之后吹向装置内部，空气换热器3的上方设有防水罩7，防水罩7的下端和隔热板4固定连接，用以保护空气换热器3，避免衣物滴水损坏空气换热器3。
本实用新型中，底座10的底部固定连接有防尘板12，防尘板12和围挡8上均设有多个进风孔9，用以方便室内空气进入围挡8，通过空气换热器3出现密封罩1的内部，密封罩1的顶部设有多个出风孔2，用以密封罩1内部的通风，从而使热吹风从下向上吹动，保证鞋子衣物更好更快的干燥，隔热板4的顶部滑动连接有鞋架6，用以方便烘干鞋子等物品，移动块23的下端固定连接有拉环15，拉环15上设有防滑纹，用以方便拉动拉环15拆卸安装块16，底座10的底部固定连接有行走机构11，行走机构11为万向自锁轮，用以方便使用装置和使用之后移动装置。
本实用新型中，使用者使用该装置时，将装置推离墙壁半米以上，保证安全使用，打开风机14和空气换热器3，将室内的空气经过加热吹向密封罩1的内部，热空气从下向上吹动，对鞋架6和衣杆5上的鞋子衣物进行烘干，防水罩7用来避免衣物和鞋子上水滴落下，保护空气换热器3，当使用者需要对装置进行清理时，拆下防尘板12，拉动拉环15，移动块23在安装块16上向下移动，使连杆22拉动两个滑块19向内运动压缩弹簧18，卡块20收缩，安装块16带动风机14和空气换热器3拆卸下来，方便擦拭清洗。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
