技术领域
本实用新型涉及体育用检测装置技术领域，具体为一种体育用立定跳远距离检测装置。
背景技术
立定跳远的数据反应了人体运动的身体协调能力和爆发力，同时也在一定程度上体现个人身体素质情况，特别是在学生阶段，立定跳远作为一种体育训练与考试的必测项目，并通过跳远成绩的高低反应青少年的身体素质情况。
市场上的体育用立定跳远距离检测装置通常都是采用卷尺或软尺进行测量，在测量时，卷尺或软尺会产生弯曲，导致测量结果不准确，跳远的沙地凹凸不平，卷尺和软尺不能够直接接触在蹦跳后的脚印上进行测量，导致测量结果会出现误差，为此，我们提出一种体育用立定跳远距离检测装置。
实用新型内容
本实用新型的目的在于提供一种体育用立定跳远距离检测装置，以解决上述背景技术中提出的通常都是采用卷尺或软尺进行测量，在测量时，卷尺或软尺会产生弯曲，导致测量结果不准确，跳远的沙地凹凸不平，卷尺和软尺不能够直接接触在蹦跳后的脚印上进行测量，导致测量结果会出现误差的问题。
为实现上述目的，本实用新型提供如下技术方案：一种体育用立定跳远距离检测装置，包括底座和钢珠，所述底座的内部上端镶嵌有转轴，且转轴的上端连接有测量杆，所述测量杆的正面安装有滑动轴，且滑动轴的内部左侧设置有凹槽，所述滑动轴的左侧固定有外杆，且外杆的内部右侧安置有第一弹簧，所述第一弹簧的左侧镶嵌有内杆，所述凹槽的内部安装有第二弹簧，且第二弹簧靠近滑动轴中心线的一端连接有固定板，所述固定板的上下端设置有第三弹簧，且固定板靠近滑动轴中心线的一端固定有旋转轴，所述滑动轴的靠近外杆中心点的一面安置有第一支撑杆，且第一支撑杆的内部镶嵌有第四弹簧，所述第四弹簧靠近滑动轴中心线的一端连接有第二支撑杆，所述钢珠安装于第二支撑杆靠近滑动轴中心线的一端，且钢珠的外壁设置有圆槽。
优选的，所述测量杆通过转轴与底座构成转动结构，且测量杆的顶端直径大于滑动轴的直径。
优选的，所述滑动轴与测量杆之间为滑动连接，且滑动轴通过旋转轴与外杆构成可转动结构。
优选的，所述内杆通过第一弹簧与外杆的内部构成弹性伸缩结构，且内杆与底座呈平行结构。
优选的，所述固定板通过第二弹簧与凹槽构成弹性伸缩结构，且固定板通过第三弹簧与滑动轴构成弹性伸缩结构。
优选的，所述钢珠与圆槽之间为活动连接，且钢珠通过第二支撑杆与滑动轴构成弹性伸缩结构。
与现有技术相比，本实用新型的有益效果是：该体育用立定跳远距离检测装置设置有测量杆，其能够沿着转轴在底座内转动，当需要测量时，测量杆转动到与沙地保持平行，从而对运动员的成绩做出测量，其替代用卷尺或软尺的测量方式，测量时，不会出现弯曲的现象，避免出现测量结果不准确，且测量杆的上端能够对滑动轴起到限定作用，同时能与底座配合，对测量杆进行支撑，防止测量杆与沙地接触，使裁判看不到测量杆上的刻度表，滑动轴可以在测量杆上进行上下滑动，带动外杆和内杆在测量杆上滑动，可根据运动员的蹦跳距离来进行滑动，及滑动轴滑动的距离就为运动员跳远的成绩，从而裁判员在测量时，对该测量装置的操作更加灵活，同时，滑动轴可以控制外杆进行转动，在不进行测量时，将外杆转动下来，与测量杆平行且靠近测量杆，方便对该测量装置的移动，内杆可以利用第一弹簧在外杆内伸缩，从而使其延伸到更远的距离，内杆就可以与蹦跳后留下的脚印直接接触，从而控制滑动轴的滑动距离，且内杆具有硬度，不会出现弯曲，使该测量装置测量出的结果更加准确，且测量结束后，内杆利用第一弹簧自动收缩到外杆内部，方便将该测量装置收纳起来，固定板可以利用第二弹簧在滑动轴内进行左右晃动，即测量杆翻转后，内杆和外杆可以沙地上方进行上下浮动，可针对沙地凹凸不平的现象，凹的地方可以下降，凸的地方可以上升，使测量结果更加准确，当按压滑动轴时，钢珠受到滑动轴和测量杆的挤压力，沿着第二支撑杆向滑动轴靠近，钢珠即与圆槽分离，就可控制滑动轴进行滑动，不施力时，利用钢珠将滑动轴固定在测量杆上，使滑动轴的滑动和固定的控制方式变得更加便捷，操控起来更加简单省时省力。
附图说明

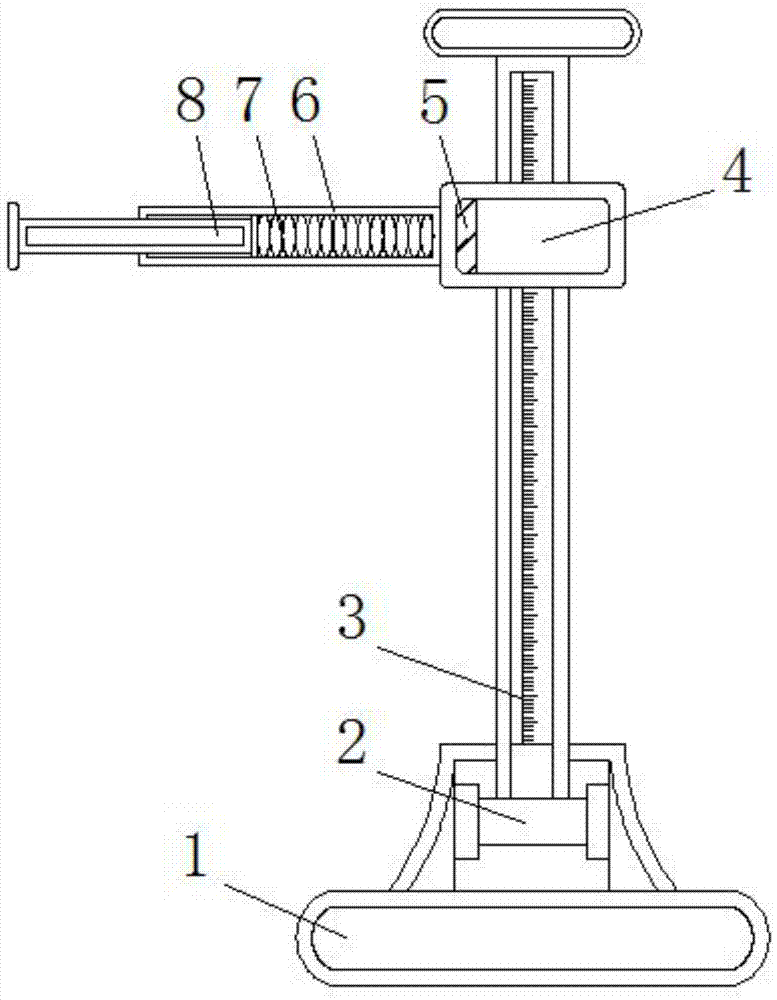

图1为本实用新型结构示意图；
图2为本实用新型滑动轴左视结构示意图；
图3为本实用新型滑动轴俯视结构示意图。
图中：1、底座，2、转轴，3、测量杆，4、滑动轴，5、凹槽，6、外杆，7、第一弹簧，8、内杆，9、第二弹簧，10、固定板，11、第三弹簧，12、旋转轴，13、第一支撑杆，14、第四弹簧，15、第二支撑杆，16、钢珠，17、圆槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种体育用立定跳远距离检测装置，包括底座1、转轴2、测量杆3、滑动轴4、凹槽5、外杆6、第一弹簧7、内杆8、第二弹簧9、固定板10、第三弹簧11、旋转轴12、第一支撑杆13、第四弹簧14、第二支撑杆15、钢珠16和圆槽17，底座1的内部上端镶嵌有转轴2，且转轴2的上端连接有测量杆3，测量杆3通过转轴2与底座1构成转动结构，且测量杆3的顶端直径大于滑动轴4的直径，测量杆3能够沿着转轴2在底座1内转动，当需要测量时，测量杆3转动到与沙地保持平行，从而对运动员的成绩做出测量，其替代用卷尺或软尺的测量方式，测量时，不会出现弯曲的现象，避免出现测量结果不准确，且测量杆3的上端能够对滑动轴4起到限定作用，同时能与底座1配合，对测量杆2进行支撑，防止测量杆2与沙地接触，使裁判看不到测量杆2上的刻度表，测量杆3的正面安装有滑动轴4，且滑动轴4的内部左侧设置有凹槽5，滑动轴4与测量杆3之间为滑动连接，且滑动轴4通过旋转轴12与外杆6构成可转动结构，滑动轴4可以在测量杆3上进行上下滑动，带动外杆6和内杆8在测量杆3上滑动，可根据运动员的蹦跳距离来进行滑动，即滑动轴4滑动的距离就为运动员跳远的成绩，从而裁判员在测量时，对该测量装置的操作更加灵活，同时，滑动轴4可以控制外杆6进行转动，在不进行测量时，将外杆6转动下来，与测量杆3平行且靠近测量杆3，方便对该测量装置的移动，滑动轴4的左侧固定有外杆6，且外杆6的内部右侧安置有第一弹簧7，第一弹簧7的左侧镶嵌有内杆8，内杆8通过第一弹簧7与外杆6的内部构成弹性伸缩结构，且内杆8与底座1呈平行结构，内杆8可以利用第一弹簧7在外杆6内伸缩，从而使其延伸到更远的距离，内杆8就可以与蹦跳后留下的脚印直接接触，从而控制滑动轴4的滑动距离，且内杆8具有硬度，不会出现弯曲，使该测量装置测量出的结果更加准确，且测量结束后，内杆8利用第一弹簧7自动收缩到外杆6内部，方便将该测量装置收纳起来，凹槽5的内部安装有第二弹簧9，且第二弹簧9靠近滑动轴4中心线的一端连接有固定板10，固定板10通过第二弹簧9与凹槽5构成弹性伸缩结构，且固定板10通过第三弹簧11与滑动轴4构成弹性伸缩结构，固定板10可以利用第二弹簧9在滑动轴4内进行左右晃动，即测量杆3翻转后，内杆8和外杆6可以沙地上方进行上下浮动，可针对沙地凹凸不平的现象，凹的地方可以下降，凸的地方可以上升，使测量结果更加准确，固定板10的上下端设置有第三弹簧11，且固定板10靠近滑动轴4中心线的一端固定有旋转轴12，滑动轴4的靠近外杆6中心点的一面安置有第一支撑杆13，且第一支撑杆13的内部镶嵌有第四弹簧14，第四弹簧14靠近滑动轴4中心线的一端连接有第二支撑杆15，钢珠16安装于第二支撑杆15靠近滑动轴4中心线的一端，且钢珠16的外壁设置有圆槽17，钢珠16与圆槽17之间为活动连接，且钢珠16通过第二支撑杆15与滑动轴4构成弹性伸缩结构，当按压滑动轴4时，钢珠16受到滑动轴4和测量杆3的挤压力，沿着第二支撑杆15向滑动轴4靠近，钢珠16即与圆槽17分离，就可控制滑动轴4进行滑动，不施力时，利用钢珠16将滑动轴4固定在测量杆3上，使滑动轴4的滑动和固定的控制方式变得更加便捷，操控起来更加简单省时省力。
工作原理：对于这类的体育用立定跳远距离检测装置首先通过转动转轴2，将测量杆3翻转到与测量沙地保持平行，测量杆3有硬度，其替代用卷尺或软尺的测量方式，测量时，不会出现弯曲的现象，避免出现测量结果不准确的现象，按压滑动轴4，钢珠16受到滑动轴4和测量杆3的挤压力，沿着第二支撑杆15向滑动轴4靠近，钢珠16即与圆槽17分离，就可控制滑动轴4进行滑动，利用钢珠16将滑动轴4固定在测量杆3上，使滑动轴4的滑动和固定的控制方式变得更加便捷，操控起来更加简单省时省力，滑动轴4在测量杆3上滑动，同时，在外杆6内拉出内杆8，使内杆8和外杆6与蹦跳后的脚印接触，此时，外杆6与测量杆3呈垂直状态，滑动轴4滑动的距离即为运动员的跳远成绩，由于沙地上蹦跳后的脚印凹陷程度不同，就可以在内杆8与脚印接触对比时，直接向下按压内杆8，使内杆8可以与凹陷的地方接触，尽量使内杆8和测量杆3保持在同一水平面上，使测量结果更加准确，测量完成后，内杆8利用第一弹簧7自动收缩到外杆6内部，再将外杆6沿着旋转轴12转动，直到与测量杆3呈平行状态，且靠近测量杆3，滑动轴4向下滑动，就可以减小该测量装置的占地空间，方便对该装置的收纳和移动，就这样完成整个体育用立定跳远距离检测装置的使用过程。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
