技术领域
本实用新型涉及植物培养技术领域，尤其涉及一种植物补光灯组件。
背景技术
光照与作物的生长有密切的关系。最大限度的捕捉光能，充分发挥植物光合作用的潜力，将直接关系到农业生产的效益。近年来由于市场需求的推动，普遍采用温室大棚生产反季节花卉、瓜果、蔬菜等，由于冬春两季日照时间短，作物生长缓慢，产量低，因此急需进行补光。
现有的灯光补光灯的照射范围以及照射角度均为固定的，在植物不同的生长时期需要不同的光照强度，且随着植物的生长，植物的高度不断改变，而补光灯距离植物的距离也应随着植物的高度而改变，以防补光灯距离植物高度较低而烧坏植物，现有的补光灯的照射范围也无法改变，难以照射到角落的植物。
因此，为了解决上述问题，我们在这里提出一种植物补光灯组件。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，补光灯高度无法改变，照射范围无法变化，而提出的一种植物补光灯组件。
为了实现上述目的，本实用新型采用了如下技术方案：
一种植物补光灯组件，包括底座，所述底座上侧壁固定设有第一撑杆，所述第一撑杆远离底座的一端滑动设有第二撑杆，且第一撑杆与第二撑杆之间利用固定机构锁紧，所述第二撑杆远离第一撑杆的一端固定设有L型吊杆，所述L型吊杆远离第二支撑杆的一端固定有灯台，且L型吊杆与灯台的上侧壁固定连接，所述灯台的下侧壁固定设有固定杆，所述固定杆远离灯台的一端设有弹簧，所述弹簧远离固定杆的一端设有灯罩，所述灯罩内设有灯尾座，且灯罩的上侧壁与灯尾座之间通过距离可调机构连接，所述灯罩内设有LED灯，且LED灯螺纹安装在灯尾座。
优选地，所述固定机构包括锁紧块，且锁紧块具有与第一撑杆匹配的下槽和与第二撑杆匹配的上槽，所述锁紧块的下槽与第一撑杆的上侧壁固定连接，所述第一撑杆的上侧壁设有开口，且开口与锁紧块的开口匹配设置，所述锁紧块的突出壁处设有螺纹栓，且螺纹栓的一端与锁紧块的其中一个突出壁转动连接，所述螺纹栓的另一端贯穿锁紧块的另一个突出壁并与其螺纹连接，所述螺纹栓贯穿突出壁的一端固定设有手柄。
优选地，所述距离可调机构包括螺纹杆，且螺纹杆的上侧壁与灯罩的内部上侧壁固定连接，所述螺纹杆的下侧壁螺纹套设有固定套杆，且固定套杆内下端为空心设置，所述螺纹杆的底壁设有限位块，且限位块位于固定套杆内。
优选地，所述灯台的下侧壁对称设有多个安装槽，所述灯台下侧壁设有第三撑杆，且第三撑杆的一端位于安装槽内设置，所述安装槽的两侧壁之间转动设有固定轴，且固定轴贯穿第三撑杆位于安装槽内的一端且与其固定连接，所述第三撑杆远离灯台的一端螺纹设有第四撑杆，所述灯罩的外侧壁设有多个卡槽，且卡槽与第四撑杆远离第三撑杆的一端卡接。
优选地，所述灯罩的侧壁设有多个散热板，且散热板贯穿灯罩的侧壁设置。
优选地，所述灯罩的内壁设有反光板。
本实用新型的有益效果：
通过设置螺纹杆连接固定杆与灯罩，在灯罩外侧壁设置多个卡槽，在灯台下侧壁转动连接多个第三撑杆，利用第三撑杆与第四撑杆之间的螺纹连接，改变两个撑杆的总长度，对灯罩的倾斜角度进行调整，可使得LED灯的照射角度发生改变。
通过设置螺纹杆，将螺纹杆固定在灯罩内部的上侧壁，在螺纹杆下端螺纹套设一个空心的固定套杆，通过螺纹杆与螺纹套杆的配合使用，改变LED灯在灯罩内的高度，利用灯罩内壁的反光板反射LED灯的灯光，既改变了LED灯的可照射面积，为植物提供最适合的光照强度与光照面积。
附图说明

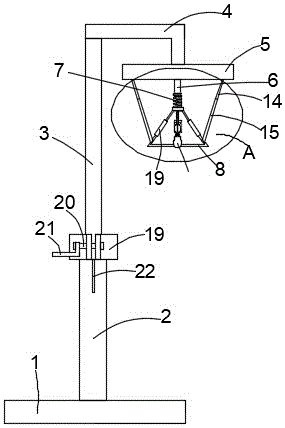

图1为本实用新型提出的一种植物补光灯组件的结构示意图；
图2为本实用新型提出的一种植物补光灯组件的固定机构结构示意图；
图3为本实用新型提出的一种植物补光灯组件的锁紧块结构示意图；
图4为本实用新型提出的一种植物补光灯组件的灯台与第三支撑杆的连接结构示意图；
图5为图1中A处放大示意图。
图中：1底座、2第一撑杆、3第二撑杆、4L型吊杆、5灯台、6固定杆、7弹簧、8灯罩、9螺纹杆、10固定套杆、11灯尾座、12LED灯、13安装槽、14第三撑杆、15第四撑杆、16固定轴、17散热板、18卡槽、19锁紧块、20螺纹栓、21手柄、22开口。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-5，一种植物补光灯组件，包括底座1，底座1上侧壁固定设有第一撑杆2，第一撑杆2远离底座1的一端滑动设有第二撑杆3，且第一撑杆2与第二撑杆3之间利用固定机构锁紧，固定机构包括锁紧块19，且锁紧块19具有与第一撑杆2匹配的下槽和与第二撑杆3匹配的上槽，锁紧块19的下槽与第一撑杆2的上侧壁固定连接，第一撑杆2的上侧壁设有开口22，且开口22与锁紧块19的锁紧口匹配设置，锁紧块19的突出壁处设有螺纹栓20，且螺纹栓20的一端与锁紧块19的其中一个突出壁转动连接，螺纹栓20的另一端贯穿锁紧块19的另一个突出壁并与其螺纹连接，螺纹栓20贯穿锁紧块19突出壁的一端固定设有手柄21，可转动手柄21，使得锁紧块19锁紧口变松，调节第二撑杆3的高度，再反向转动手柄21，利用螺纹栓20与锁紧块19的突出壁螺纹连接，锁紧第一撑杆2与第二撑杆3的连接处，使得两者不在发生相对滑动，固定第二撑杆3的位置，从而调整整个补光灯的高度，为植物提供最合适的光照强度，第二撑杆3远离第一撑杆2的一端固定设有L型吊杆4，L型吊杆4远离第二撑杆3的一端固定有灯台5，且L型吊杆4与灯台5的上侧壁固定连接，灯台5的下侧壁固定设有固定杆6，固定杆6远离灯台5的一端设有弹簧7，弹簧7远离固定杆6的一端设有灯罩8，灯罩8的内壁设有反光板，能够对LED灯12发出的光进行反射，增大光照面积，灯罩8内设有灯尾座11，灯台5的下侧壁对称设有多个安装槽13，灯台5下侧壁设有第三撑杆14，且第三撑杆14的一端位于安装槽13内设置，安装槽13的两侧壁之间转动设有固定轴16，且固定轴16贯穿第三撑杆14位于安装槽13内的一端且与其固定连接，第三撑杆14远离灯台5的一端螺纹设有第四撑杆15，灯罩8的外侧壁设有多个卡槽18，且卡槽18与第四撑杆15远离第三撑杆14的一端卡接，通过第三撑杆14与第四撑杆15螺纹连接，可调整两杆的总长，利用第四撑杆15对灯罩8侧壁的支撑，改变灯罩8的倾斜角度，对补光灯为植物的照射范围进行改变，为处在不易照射到的植物提供光照，使其能够正常生长。
灯罩8的上侧壁与灯尾座11之间通过距离可调机构连接，距离可调机构包括螺纹杆9，且螺纹杆9的上侧壁与灯罩8的内部上侧壁固定连接，螺纹杆9的下侧壁螺纹套设有固定套杆10，且螺纹套杆10内下端为空心设置，螺纹杆9的底壁设有限位块，且限位块位于固定套杆10内，通过转动固定套杆10，改变LED灯12在灯罩8内的高度，由于灯罩8内壁的反光板对LED灯12的灯光进行反射，增大光照面积，且灯罩8的侧壁为倾斜设置，LED灯12高度的变化，照射处灯光的面积就会发生变化，由此来改变光照面积，为植物的生长提供最合适的光照度，灯罩8内设有LED灯12，且LED灯螺纹安装在灯尾座11上，灯罩8的侧壁设有多个散热板17，且散热板17贯穿灯罩8的侧壁设置，防止LED灯12的温度过高，灯罩8内的热度难以散去，烧坏LED灯12。
本实用新型使用时，将补光灯装置放置在需要进行补光的植物存放室内，转动手柄21，使得锁紧块19锁紧口变松，调节第二撑杆3的高度，再反向转动手柄21，利用螺纹栓20与锁紧块的突出壁螺纹连接，锁紧第一撑杆2与第二撑杆3的连接处，使得两者不在发生相对滑动，固定第二撑杆3的位置，改变补光灯高度，为植物提供最合适的光照强度，再转动固定套杆10，改变LED灯12在灯罩8内的高度，由于灯罩8内壁的反光板对LED灯12的灯光进行反射，增大光照面积，且灯罩8的侧壁为倾斜设置，LED灯12高度的变化，照射处灯光的面积就会发生变化，由此来改变光照面积，转动多个第四撑杆15，调整两杆的总长，将第四撑杆15的下端卡在灯罩8侧壁的卡槽18上，改变灯罩8的倾斜角度，对补光灯为植物的照射范围进行改变，为处在不易照射到的植物提供光照，使其能够正常生长。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
