技术领域
本实用新型涉及一种农业育苗设备，具体是一种农业育苗中的打洞装置。
背景技术
育苗装置是一种通过种植树苗，然后对树苗移栽的装置，在农业育苗领域中应用比较广泛，通过育苗装置进行育苗，给种植工作人员带来了较大的便利。
现有的育苗装置主要为盆状结构，在育苗装置内部放置土壤，在土壤中进行育苗，育苗之前需要在土壤中打入种子坑洞，将种子放入，种子发芽生长之后形成植株。
但是，现有的种子坑洞一般通过人工方式打洞，打洞之后将种子放入，由于坑洞数量巨大，便于人们操作，且打洞之后通过浇灌方式对土壤进行浇水，容易将种子冲出土壤，不利于种子萌芽以及植株的生长，且水量浇的太少容易导致土壤底部干燥，不利于植株根系的生长。
实用新型内容
本实用新型的目的在于提供一种农业育苗中的打洞装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种农业育苗中的打洞装置，包括装置本体；所述装置本体主要是由固定水箱和育苗盆构成；所述育苗盆内设置有滑动杆，滑动杆两端固定连接有电磁铁，电磁铁末端固定连接有滑动块，所述滑动杆上套设有套接件，滑动杆上套设有弹簧，弹簧两端分别与套接件固定连接，所述套接件底部固定连接有电动升降装置，电动升降装置底部连接有插头，所述育苗盆内壁上固定连接有气缸，气缸通过活塞杆与滑动杆连接。
作为本实用新型进一步的方案：所述固定水箱顶部开口，固定水箱左侧侧壁上设置有进水口，固定水箱顶部抵接有育苗盆，育苗盆底部位于固定水箱内。
作为本实用新型再进一步的方案：所述固定水箱内固定连接有水泵，水泵连接有连通管，连通管上设置有阀门，且连通管顶部延伸至育苗盆内顶部，且连通管上固定连接有多个雾化喷头。
作为本实用新型再进一步的方案：所述育苗盆底部固定连接有毛细管，毛细管顶部延伸进入育苗盆内，毛细管底部延伸进入固定水箱内底部。
作为本实用新型再进一步的方案：所述育苗盆内壁上设置有滑槽，滑动块与滑槽配合连接。
作为本实用新型再进一步的方案：所述套接件为磁性材质制成，套接件与电磁铁磁场方向相同。
与现有技术相比，本实用新型的有益效果是：
1.该装置在对打洞过程中可以根据种子类型的不同进行调节种子坑洞之间的距离，适用于不同类型的植物生长。
2.该装置还通过毛细管以及连通管作用使得水分进入土壤底部以及土壤表层，确保土壤内的湿度大，避免了土壤干燥的情况出现，适用于种子的萌芽生长。
附图说明

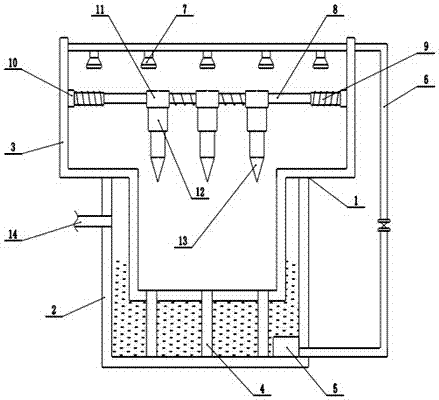

图1为农业育苗中的打洞装置的结构示意图。
图2为农业育苗中的打洞装置中育苗盆的俯视图。
图中：1-装置本体；2-固定水箱；3-育苗盆；4-毛细管；5-水泵；6-连通管；7-雾化喷头；8-滑动杆；9-电磁铁；10-滑动块；11-套接件；12-电动升降装置；13-插头；14-进水口；15-气缸。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～2，本实用新型实施例中，一种农业育苗中的打洞装置，包括装置本体1；所述装置本体1主要是由固定水箱2和育苗盆3构成；所述固定水箱2顶部开口，固定水箱2左侧侧壁上设置有进水口14，固定水箱2顶部抵接有育苗盆3，育苗盆3底部位于固定水箱2内，所述固定水箱2内固定连接有水泵5，水泵5与装置本体1外侧电源电性连接，且水泵5连接有连通管6，连通管6上设置有阀门，且连通管6顶部延伸至育苗盆3内顶部，且连通管6上固定连接有多个雾化喷头7，水泵5工作可以将固定水箱2内的水抽取进入连通管6内，通过连通管6内的雾化喷头7喷出，进入育苗盆3内的土壤中，便于植物生长，雾化喷头7通过雾化喷出，避免了水流的直接撞击灌溉方式，避免了植物遭受水流冲击导致死亡的情况发生。
所述育苗盆3底部固定连接有毛细管4，毛细管4顶部延伸进入育苗盆3内，毛细管4底部延伸进入固定水箱2内底部，毛细管4可以将固定水箱2内的水吸收注入土壤中，避免了土壤底层干燥的情况发生，便于植物吸收，促进了植物根系的生长。
所述育苗盆3内设置有滑动杆8，滑动杆8两端固定连接有电磁铁9，电磁铁9与装置本体1外侧电源电性连接，且电磁铁9末端固定连接有滑动块10，所述育苗盆3内壁上设置有滑槽，滑动块10与滑槽配合连接，使得滑动杆8以及电磁铁9在育苗盆3内滑动；所述滑动杆8上套设有套接件11，套接件11为磁性材质制成，滑动杆8上套设有弹簧，弹簧两端分别与套接件11固定连接，套接件11与电磁铁9磁场方向相同，当电磁铁9通电产生磁场时，套接件11由于排斥力作用向滑动杆8中间处靠拢，所述套接件11底部固定连接有电动升降装置12，电动升降装置12与装置本体1外侧电源电性连接，且电动升降装置12底部连接有插头13，电动升降装置12通电工作带动插头13上下移动；所述育苗盆3内壁上固定连接有气缸15，气缸15与装置本体1外侧电源电性连接，且气缸15通过活塞杆与滑动杆8连接，气缸15工作时通过活塞杆带动滑动杆8在育苗盆3内移动。
本实用新型的工作原理是：育苗盆3内添加有土壤，电动升降装置12通电工作带动插头13上下移动，插头13对土壤进行打洞，便于将种子放入土壤中，根据种子类型的不同，种子之间的距离也不相同，当电磁铁9通电产生磁场时，套接件11由于排斥力作用向滑动杆8中间处靠拢，使得插头13在打洞时可以调节种子坑洞之间的距离，适用于不同类型的种子，当种子买入土壤以后，气缸15工作时通过活塞杆带动滑动杆8在育苗盆3内移动，将滑动杆8移动到育苗盆3内一侧，水泵5工作可以将固定水箱2内的水抽取进入连通管6内，通过连通管6内的雾化喷头7喷出，进入育苗盆3内的土壤中，便于植物生长，雾化喷头7通过雾化喷出，避免了水流的直接撞击灌溉方式，避免了植物遭受水流冲击导致死亡的情况发生，毛细管4可以将固定水箱2内的水吸收注入土壤中，避免了土壤底层干燥的情况发生，便于植物吸收，促进了植物根系的生长，且毛细管4与连通管6以及喷头7配合使用，使得育苗盆3内的土壤上下层均可以吸入水分，避免了土壤干燥，便于植物生长。
