技术领域
本实用新型涉及一种再注液锂离子电芯。
背景技术
随着技术的进步和用户环保意识的觉醒。锂电池作为新型的动力源，也水涨船高，产量越来越大；但是相比铅酸电池等传统动力电池，锂电池的使用性能不够稳定和安全，因此，提升锂电池在使用中连接的稳定性和持久性，成为锂电池行业的首选研究方向。
实用新型内容
本实用新型的目的在于提供一种再注液锂离子电芯，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种再注液锂离子电芯，包括锂电池本体、电池端盖、方形凹槽、正极耳、负极耳、方形盖板、注液盖板、固定螺栓，所述锂电池本体顶部安装有电池端盖，所述电池端盖顶部两端均开设有方形凹槽，所述两个方形凹槽内部分别安装有正极耳和负极耳，且两个方形凹槽顶部均安装有方形盖板，所述电池端盖顶部中央通过左侧转轴安装有注液盖板，所述注液盖板右侧通过固定螺栓固定连接。
优选的：所述再注液锂离子电芯还包括注液板凹槽、半圆螺孔凹槽A、半圆螺孔凹槽B和注液口，所述电池端盖顶部中央开设有注液板凹槽，所述注液板凹槽底部中央开设有注液口，所述注液盖板左侧通过转轴安装在注液板凹槽内，且注液板凹槽与注液盖板右侧分别开设有相互匹配的半圆螺孔凹槽A和半圆螺孔凹槽B，所述固定螺栓通过半圆螺孔凹槽A和半圆螺孔凹槽B安装固定。
优选的：所述再注液锂离子电芯还包括线槽，所述电池端盖顶部两侧的方形凹槽上分别开设有相互对应的线槽，前端所述方形凹槽右侧开通的线槽连通电池端盖右侧，后端所述方形凹槽左侧开通的线槽连通电池端盖左侧。
本实用新型的有益效果是：本实用新型结构简单、设计合理，再注液口结构牢固，且安装方便，两端正负极耳密封可靠，线槽排布合理，使用方便，外表美观。
附图说明

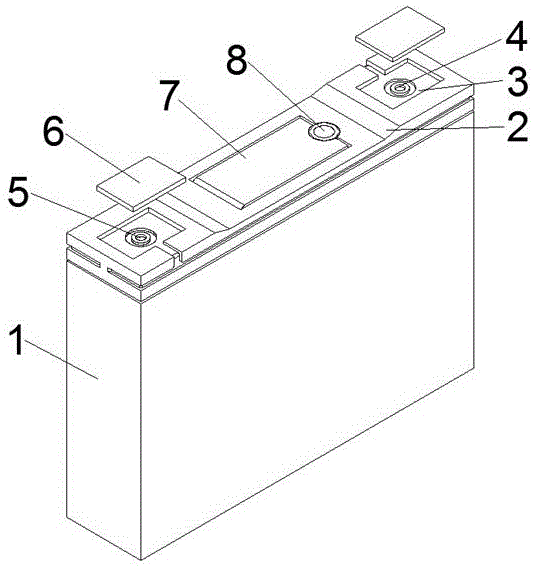

图1为本实用新型再注液锂离子电芯的结构示意图；
图2为本实用新型再注液锂离子电芯电池端盖的结构示意图。
图中：1、锂电池本体，2、电池端盖，3、方形凹槽，4、正极耳，5、负极耳，6、方形凹槽，7、注液盖板，8、固定螺栓，9、注液板凹槽，10、半圆螺孔凹槽A，11、半圆螺孔凹槽B，12、注液口，13、线槽。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步阐述：
如图1-2所示，一种再注液锂离子电芯，包括锂电池本体1、电池端盖2、方形凹槽3、正极耳4、负极耳5、方形盖板6、注液盖板7、固定螺栓8，所述锂电池本体1顶部安装有电池端盖2，所述电池端盖2顶部两端均开设有方形凹槽3，所述两个方形凹槽3内部分别安装有正极耳4和负极耳5，且两个方形凹槽3顶部均安装有方形盖板6，所述电池端盖2顶部中央通过左侧转轴安装有注液盖板7，所述注液盖板7右侧通过固定螺栓8固定连接。所述再注液锂离子电芯还包括注液板凹槽9、半圆螺孔凹槽A10、半圆螺孔凹槽B11和注液口12，所述电池端盖2顶部中央开设有注液板凹槽9，所述注液板凹槽9底部中央开设有注液口12，所述注液盖板7左侧通过转轴安装在注液板凹槽9内，且注液板凹槽9与注液盖板7右侧分别开设有相互匹配的半圆螺孔凹槽A10和半圆螺孔凹槽B11，所述固定螺栓8通过半圆螺孔凹槽A10和半圆螺孔凹槽B11安装固定。所述再注液锂离子电芯还包括线槽13，所述电池端盖2顶部两侧的方形凹槽3上分别开设有相互对应的线槽13，前端所述方形凹槽3右侧开通的线槽13连通电池端盖2右侧，后端所述方形凹槽3左侧开通的线槽13连通电池端盖2左侧。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，因此等同范围内的同等变化都囊括在本实用新型范围内。
