一种适用于防走丢多功能老年手表

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:安全防护
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型属于手表相关技术领域,具体涉及一种适用于防走丢多功能老年手表。


背景技术

手表,或称为腕表,是指戴在手腕上,用以计时和显示时间的仪器,手表在英语里watch源自中世纪wacche这一词汇。

现有的技术存在以下问题:现有的老年手表虽然有各种功能满足老年人的需求,但是老年人记忆不好很容易出门忘记带手表,而手表也不能24小时戴在手上,导致老年人手表虽然有,但是忘记戴就无法提供各种服务。


实用新型内容

本实用新型的目的在于提供一种适用于防走丢多功能老年手表,以解决上述背景技术中提出的手表忘记戴的问题。

为实现上述目的,本实用新型提供如下技术方案:

一种适用于防走丢多功能老年手表,包括表盘和下表带,所述下表带的一端设置有表盘,所述表盘的表面设置有显示屏,所述显示屏的表面设置有SOS报警键,所述下表带的另一端设置有卡扣,所述表盘的后端设置有上表带,所述上表带的外表面套接有便携定位器,所述上表带和下表带的表面均设置有卡齿。

优选的,所述便携定位器包括定位器和便携环,所述定位器的下方胶连有便携环。

优选的,所述卡扣包括扣杆、连接块、连接杆和卡盘,所述卡盘的下端设置有连接杆,所述连接杆的中部套接有连接块,所述连接块的上方通过焊接固定连接有扣杆。

优选的,所述卡盘包括固定口和盘体,所述盘体的表面设置有固定口。

优选的,所述表盘内部有报警器,所述SOS报警键被按下会引发表盘内部的报警器发出报警声,所述便携定位器能沿着上表带取下。

优选的,所述便携环套接在上表带的表面,所述定位器距离表盘超过五米表盘中的报警器会响起。

优选的,所述连接杆套接在下表带的一端,所述扣杆和连接块能相对连接杆进行圆周运动。

优选的,所述扣杆的顶端卡接在固定口上。

与现有技术相比,本实用新型提供了一种适用于防走丢多功能老年手表,具备以下有益效果:

1.本实用新型有定位器和便携环组成的便携定位器,能很好的解决老人出门忘记戴手表所造成的手表功能的浪费,能很好的提醒老人戴手表出门,同时便携定位器可以放置在衣服等随身物品中,甚至可以挂在钥匙扣上,以保证老人出门时能携带便携定位器出门。

2.使用手机则将便携定位器则可以重新放回上表带上,避免了便携定位器丢失造成的麻烦,只要老人想起携带手机和手表之一,就能被报警器的响声提醒携带另一样物品。


附图说明

附图用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与本实用新型的实施例一起用于解释本实用新型,并不构成对本实用新型的限制,在附图中:

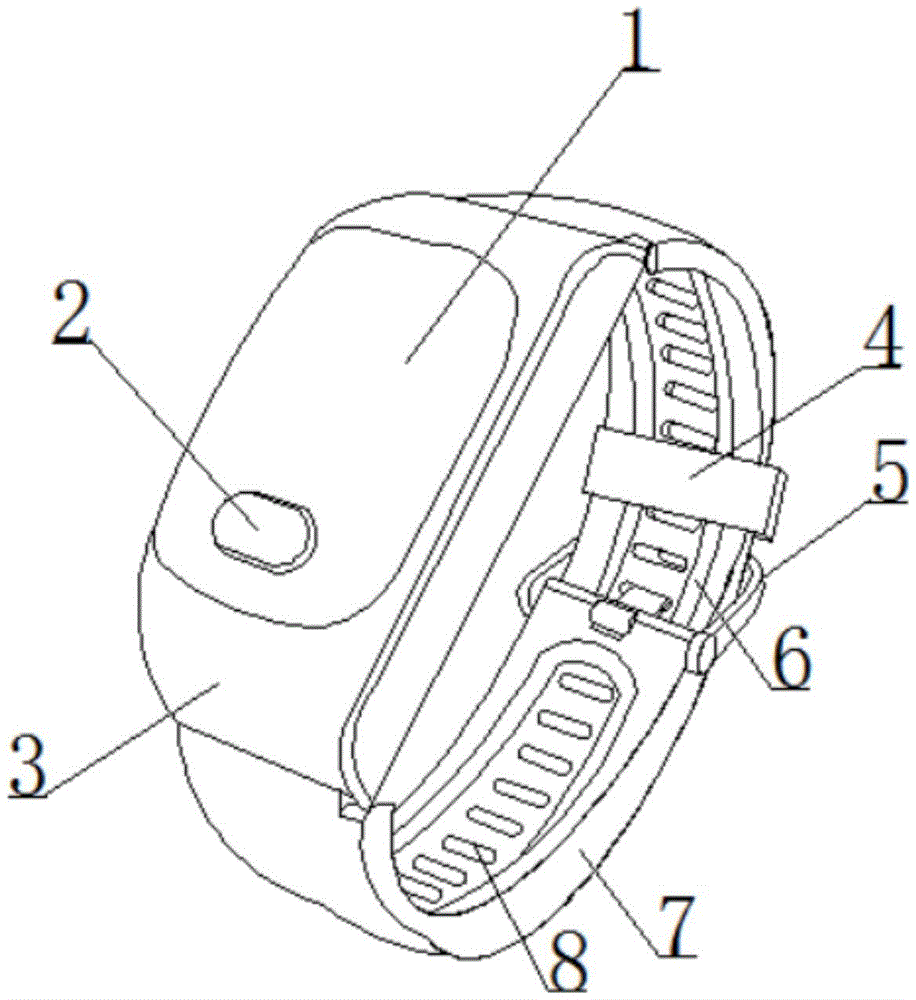

图1为本实用新型提出的一种适用于防走丢多功能老年手表结构示意图;

图2为本实用新型提出的便携定位器的结构示意图;

图3为本实用新型提出的卡扣的结构示意图;

图4为本实用新型提出的卡盘的结构示意图;

图中:1、显示屏;2、SOS报警键;3、表盘;4、便携定位器;5、卡扣;6、上表带;7、下表带;8、卡齿;41、定位器;42、便携环;51、扣杆;52、连接块;53、连接杆;54、卡盘;541、固定口;542、盘体。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-4,本实用新型提供一种适用于防走丢多功能老年手表技术方案:

一种适用于防走丢多功能老年手表,包括表盘3和下表带7,下表带7的一端设置有表盘3,表盘3的表面设置有显示屏1,显示屏1的表面设置有SOS报警键2,下表带7的另一端设置有卡扣5,表盘3的后端设置有上表带6,上表带6的外表面套接有便携定位器4,上表带6和下表带7的表面均设置有卡齿8。

一种适用于防走丢多功能老年手表,便携定位器4包括定位器41和便携环42,定位器41的下方胶连有便携环42,由于便携环42的存在,便携定位器可以套在上表带6上,防止丢失。

一种适用于防走丢多功能老年手表,卡扣5包括扣杆51、连接块52、连接杆53和卡盘54,卡盘54的下端设置有连接杆53,连接杆53的中部套接有连接块52,连接块52的上方通过焊接固定连接有扣杆51,卡扣5使上表带6和下表带7的连接和断开变得简单,卡盘54包括固定口541和盘体542,盘体542的表面设置有固定口541,固定口541能很好的放置扣杆51,从而防止扣杆51到处滑动,表盘3内部有报警器,SOS报警键2被按下会引发表盘3内部的报警器发出报警声,便携定位器4能沿着上表带6取下,报警器能发出响声吸引周围人的注意,从而对老人进行施救,便携环42套接在上表带6的表面,定位器41距离表盘3超过五米表盘3中的报警器会响起,套接能很好的装上和取下,从而减少便携定位器4位置移动造成的麻烦,连接杆53套接在下表带7的一端,扣杆51和连接块52能相对连接杆53进行圆周运动,连接杆53能很好的将下表带7和卡盘54相互连接而且他们之间还可以相对做圆周运动,扣杆51的顶端卡接在固定口541上,卡接有很好的固定性,能防止扣杆51到处滑动。

进一步,便携定位器4包括定位器41和便携环42,定位器41的下方胶连有便携环42,由于便携环42的存在,便携定位器可以套在上表带6上,防止丢失。

进一步,卡扣5包括扣杆51、连接块52、连接杆53和卡盘54,卡盘54的下端设置有连接杆53,连接杆53的中部套接有连接块52,连接块52的上方通过焊接固定连接有扣杆51,卡扣5使上表带6和下表带7的连接和断开变得简单。

进一步,卡盘54包括固定口541和盘体542,盘体542的表面设置有固定口541,固定口541能很好的放置扣杆51,从而防止扣杆51到处滑动。

进一步,表盘3内部有报警器,SOS报警键2被按下会引发表盘3内部的报警器发出报警声,便携定位器4能沿着上表带6取下,报警器能发出响声吸引周围人的注意,从而对老人进行施救。

进一步,便携环42套接在上表带6的表面,定位器41距离表盘3超过五米表盘3中的报警器会响起,套接能很好的装上和取下,从而减少便携定位器4位置移动造成的麻烦。

进一步,连接杆53套接在下表带7的一端,扣杆51和连接块52能相对连接杆53进行圆周运动,连接杆53能很好的将下表带7和卡盘54相互连接而且他们之间还可以相对做圆周运动。

进一步,扣杆51的顶端卡接在固定口541上,卡接有很好的固定性,能防止扣杆51到处滑动。

本实用新型的工作原理及使用流程:本实用新型安装好过后,在需要使用时首先将卡盘54向上提,由于卡盘54通过连接杆53相互连接,所以下表带7也跟随卡盘54向上移动,将扣杆51向下按扣杆51前端脱离固定口541直至脱离卡齿8,然后将卡扣5向下拉直至整个卡扣5脱离上表带,将上表带6上的便携定位器4向下拉直至离开上表带6,将便携定位器4放在衣服中,出门时衣服中的便携定位器4离表盘3超过五米时,表盘3中的报警器响起,提醒老人不要忘记戴手表,老人外出时遇到紧急情况,按下SOS报警键,表盘3中的报警器响起,吸引周围群众,本装置会自动向已经设置好的手机号打电话,以通知老人家属让家属们提供救援,当老人需要带手机出门时,也可以在手机上下载和本装置相同的软件,则表盘3与手机相互之间距离超过五米时,表盘3中的报警器和手机同时响起,则只要老人想起携带手机和手表之一,就能被报警器的响声提醒携带另一样物品。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
