技术领域
本实用新型涉及农业技术领域,具体涉及一种农用混合装置。
背景技术
农用混合装置是农业技术领域中广泛采用的一种设备，该类设备能够用于对农药溶液、肥料溶液等进行混合。农用混合装置的混合均匀度一直是衡量其性能的一个重要指标，只有将农药、肥料等充分均匀的与水混合，才能发挥出农药的药效和肥料的肥力。然而，现有的农用混合装置结构过于简单，性能有待提高。
发明内容
本实用新型的目的在于提供一种混合效果好的农用混合装置。
为实现上述发明目的，本实用新型所采用的技术方案是：一种农用混合装置，包括混合筒，所述混合筒顶部的一侧设置进料口，底部设置出料口；混合筒内部的中心设置有一根竖向的转轴，所述转轴由固定设置在混合筒顶部的搅拌电机驱动；所述转轴上沿竖向均匀设置有多个圆形的搅拌轮，所述搅拌轮包括轮圈和位于轮圈偏心位置处的套管，所述套管通过若干连接杆与轮圈连接，套管套设在转轴上并与转轴固定连接；
所述搅拌轮周侧的混合筒内壁上设置有多个推流组件，所述推流组件包括弹性件，所述弹性件的一端与混合筒的内壁固接，另一端与滑动卡固接，弹性件的中部固定设置有竖向的推流板；所述滑动卡卡设在搅拌轮的轮圈上并与轮圈构成滑动配合；
所述搅拌轮之间的转轴上设置有螺旋输送齿。
优选的，所述搅拌轮的数量为偶数个，且相邻两个搅拌轮的偏心方向相反。
优选的，所述弹性件为螺旋弹簧。
本实用新型的有益效果集中体现在，能够极大的提高农药、肥料的混合均匀度。具体来说，本实用新型在使用过程中，农药、肥料、水等原料通过进料口加入混合筒内。然后启动搅拌电机，搅拌电机带动转轴，转轴带动搅拌轮和螺旋输送齿动作。螺旋输送齿可将溶液沿竖向进行输送，搅拌轮又可将竖向运动的溶液打散、分散，从而形成水平、竖直相结合的全方位搅拌。由于搅拌轮采用偏心设置，进一步提高了紊流的效果，使溶液混合的均匀度极大的提高。同时，本实用新型还设置有推流组件，在偏心的搅拌轮转动时，可拉动弹性件，从而带动其上设置的推流板大致沿着混合筒的径向往复运动，在推流板往复运动的过程中，不断的拍打溶液，使得溶液在混合筒内的运动轨迹更加的紊乱，提升了混合的效果。
附图说明

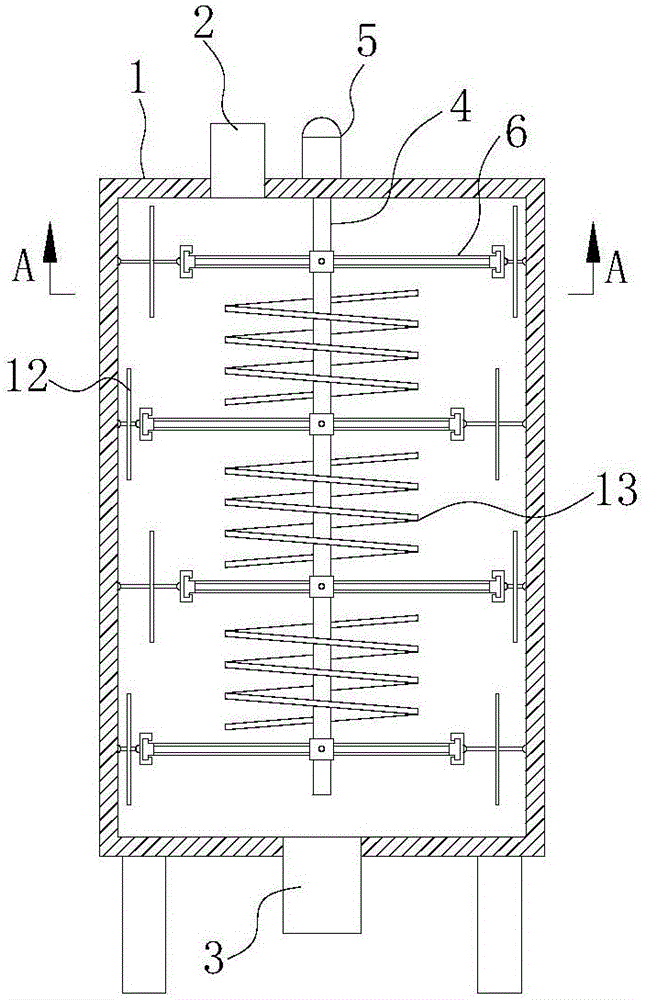

图1为本实用新型的结构示意图；
图2为图1中所示结构的A-A向视图。
具体实施方式
如图1-2所示的一种农用混合装置，包括混合筒1，所述混合筒1顶部的一侧设置进料口2，底部设置出料口3。混合筒1内部的中心设置有一根竖向的转轴4，所述转轴4由固定设置在混合筒1顶部的搅拌电机5驱动。所述转轴4上沿竖向均匀设置有多个圆形的搅拌轮6，所述搅拌轮6包括轮圈7和位于轮圈7偏心位置处的套管8，所述套管8通过若干连接杆9与轮圈7连接，套管8套设在转轴4上并与转轴4固定连接。为了提高转轴4在转动过程中的稳定性，所述搅拌轮6的数量为偶数个，且相邻两个搅拌轮6的偏心方向相反。如图1中所示，相邻的两个搅拌轮6，一个偏左、一个偏右，从而使得转轴4在转动时，力互相的抵消。
所述搅拌轮6周侧的混合筒1内壁上设置有多个推流组件，所述推流组件包括弹性件10，所述弹性件10可以为螺旋弹簧、弹性橡胶条等。所述弹性件10的一端与混合筒1的内壁固接，另一端与滑动卡11固接，弹性件10的中部固定设置有竖向的推流板12。所述滑动卡11卡设在搅拌轮6的轮圈7上并与轮圈7构成滑动配合，滑动卡11可沿着轮圈7进行滑动，一般所述滑动卡11呈C字形，直接将轮圈7卡在其内部。所述搅拌轮6之间的转轴4上设置有螺旋输送齿13。
本实用新型在使用过程中，农药、肥料、水等原料通过进料口2加入混合筒1内。然后启动搅拌电机5，搅拌电机5带动转轴4，转轴4带动搅拌轮6和螺旋输送齿13动作。螺旋输送齿13可将溶液沿竖向进行输送，搅拌轮6又可将竖向运动的溶液打散、分散，从而形成水平、竖直相结合的全方位搅拌。由于搅拌轮6采用偏心设置，进一步提高了紊流的效果，使溶液混合的均匀度极大的提高。同时，本实用新型还设置有推流组件，在偏心的搅拌轮6转动时，可拉动弹性件10，从而带动其上设置的推流板12大致沿着混合筒1的径向往复运动，在推流板12往复运动的过程中，不断的拍打溶液，使得溶液在混合筒1内的运动轨迹更加的紊乱，提升了混合的效果。
