技术领域
本实用新型涉及行车记录仪技术领域，具体为一种360°调整行车记录仪。
背景技术
行车记录仪即记录车辆行驶途中的影像及声音等相关资讯的仪器。安装行车记录仪后，能够记录汽车行驶全过程的视频图像和声音，可为交通事故提供证据。喜欢自驾游的人，还可以用它来记录征服艰难险阻的过程。开车时边走边录像，同时把时间、速度、所在位置都记录在录像里，相当“黑匣子”，也可在家用作DV拍摄生活乐趣，或者做为家用监控使用。平时还可以做停车监控，安装行车记录仪，视频资料不可以裁剪，如果裁剪，在责任事故无法提供帮助。
目前市场上使用的行车记录仪大多采用固定结构，将行车记录仪固定在一定位置，无法对行车记录仪的角度进行调整，同时在行驶过程中，可能会由于道路颠簸对记录仪形成损坏，无法对行车情况进行记录，给人们的使用带来不便。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种360°调整行车记录仪，以解决上述背景技术提出的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种360°调整行车记录仪，包括壳体，所述壳体内壁的下表面与伸缩装置的底端固定连接，所述伸缩装置的顶端与支撑板的下表面固定连接，所述支撑板的外表面与壳体的内表面固定连接，所述支撑板的上表面与电机的下表面固定连接，所述电机的输出轴与主动轮的下表面固定连接，所述主动轮通过皮带与从动轮传动连接，所述从动轮的内壁套接有第二转轴，所述第二转轴的外表面套接有第二轴承，所述第二轴承的下表面与支撑板的上表面固定连接，所述第二转轴的顶端与活动板的下表面固定连接，所述活动板的上表面开设有两个第一凹槽，所述第一凹槽内壁的下表面与第一轴承的下表面固定连接，所述第一轴承内套接有第一转轴，所述第一转轴的顶端与固定板的下表面固定连接，所述固定板的下表面与安装板的上表面搭接，所述安装板的上表面与连接板的下表面固定连接，所述连接板的上表面与记录仪本体的下表面固定连接。
优选的，所述壳体的右侧面开设有第二凹槽，所述第二凹槽内壁的左侧面与开关的左侧面固定连接，所述支撑板的上表面与蓄电池的下表面固定连接，所述蓄电池的输出端与开关的输入端通过导线电连接，所述开关的输出端与电机的输入端通过导线电连接。
优选的，所述伸缩装置包括伸缩杆，所述伸缩杆的顶端与支撑板的下表面固定连接，所述伸缩杆的底端与壳体内壁的下表面固定连接。
优选的，所述伸缩杆的外表面套接有弹簧，所述弹簧的顶端与支撑板的下表面固定连接，所述弹簧的底端与壳体内壁的下表面固定连接。
优选的，所述活动板的下表面与滑轮的上表面固定连接，所述滑轮的下表面与支撑板的上表面搭接，所述滑轮的数量为四个，且四个滑轮的位置分别位于活动板下表面靠近四角的位置。
优选的，所述记录仪本体的右侧面设置有摄像头，所述壳体的下表面与吸盘的上表面固定连接。
(三)有益效果
本实用新型提供了一种360°调整行车记录仪，具备以下有益效果：
(1)、该360°调整行车记录仪，通过设置电机、主动轮、皮带和从动轮，电机工作，带动主动轮转动，主动轮通过皮带带动从动轮转动，进而方便从动轮带动第二转轴转动，通过设置第二轴承和第二转轴，第二转轴转动，方便带动活动板进行360°转动，进而带动记录仪本体进行360°转动，通过设置第一轴承、第一转轴、第一凹槽和固定板，当需要对记录仪本体进行安装时，转动第一转轴，使固定板与安装板搭接，即可完后才能对记录仪本体的安装，当需要对其进行拆卸时，转动第一转轴，使固定板与安装板分离，即可完成对记录仪本体的拆卸，通过设置滑轮，可以使活动板在转动时更加稳定，该装置将360°转动与减震结为一体，使记录仪本体能够进行360°转动，方便人们在使用过程中对记录仪本体的方向进行调整，记录更全面便捷，同时在行驶过程中减少对记录仪本体的损坏，整个装置使用方便，结构紧凑，设计合理，实用性强。
(2)、该360°调整行车记录仪，通过设置伸缩装置，伸缩杆能够对支撑板和壳体之间起到固定的作用，同时利用弹簧的弹性，能够在移动过程中对支撑板和记录仪本体受到的震动起到缓冲的作用，防止行驶过程中损坏记录仪本体，通过设置安装板和连接板，方便人们对记录仪本体进行安装固定和拆卸维修，通过设置支撑板，方便对电机和第二轴承进行固定和支撑，通过设置第二凹槽，方便对开关进行固定，通过设置吸盘，方便人们将记录仪本体固定在使用位置，通过设置摄像头，方便人们对行驶过程进行录像，通过设置蓄电池和开关，蓄电池可以使电机工作，开关方便人们控制电机的工作状态。
附图说明

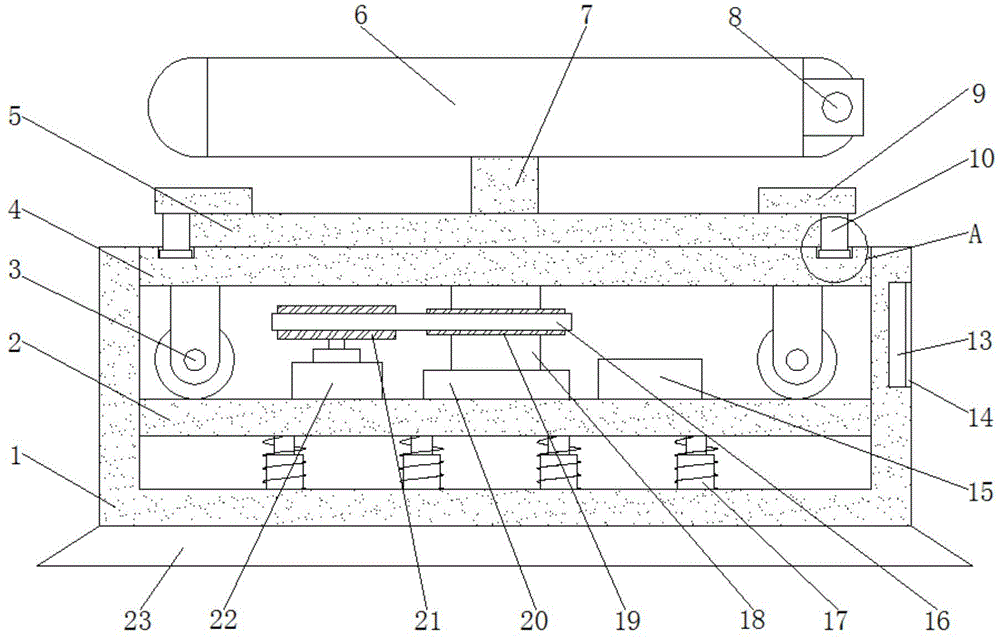

图1为本实用新型正视的剖面结构示意图；
图2为本实用新型A处放大的结构示意图；
图3为本实用新型伸缩装置的结构示意图。
图中：1壳体、2支撑板、3滑轮、4活动板、5安装板、6记录仪本体、7连接板、8摄像头、9固定板、10第一转轴、11第一轴承、12第一凹槽、13开关、14第二凹槽、15蓄电池、16皮带、17伸缩装置、171伸缩杆、172弹簧、18第二转轴、19从动轮、20第二轴承、21主动轮、22电机、23吸盘。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-3所示，本实用新型提供一种技术方案：一种360°调整行车记录仪，包括壳体1，壳体1内壁的下表面与伸缩装置17的底端固定连接，伸缩装置17包括伸缩杆171，伸缩杆171的顶端与支撑板2的下表面固定连接，伸缩杆171的底端与壳体1内壁的下表面固定连接，伸缩装置17的顶端与支撑板2的下表面固定连接，伸缩杆171的外表面套接有弹簧172，弹簧172的顶端与支撑板2的下表面固定连接，弹簧172的底端与壳体1内壁的下表面固定连接，通过设置伸缩装置17，伸缩杆171能够对支撑板2和壳体1之间起到固定的作用，同时利用弹簧172的弹性，能够在移动过程中对支撑板2和记录仪本体6受到的震动起到缓冲的作用，防止行驶过程中损坏记录仪本体6，壳体1的下表面与吸盘23的上表面固定连接，通过设置吸盘23，方便人们将记录仪本体6固定在使用位置，壳体1的右侧面开设有第二凹槽14，通过设置第二凹槽14，方便对开关13进行固定，第二凹槽14内壁的左侧面与开关13的左侧面固定连接，支撑板2的上表面与蓄电池15的下表面固定连接，蓄电池15的输出端与开关13的输入端通过导线电连接，开关13的输出端与电机22的输入端通过导线电连接，通过设置蓄电池15和开关13，蓄电池15可以使电机22工作，开关13方便人们控制电机22的工作状态，支撑板2的外表面与壳体1的内表面固定连接，通过设置支撑板2，方便对电机22和第二轴承20进行固定和支撑，支撑板2的上表面与电机22的下表面固定连接，电机22的输出轴与主动轮21的下表面固定连接，主动轮21通过皮带16与从动轮19传动连接，通过设置电机22、主动轮21、皮带16和从动轮19，电机22工作，带动主动轮21转动，主动轮21通过皮带16带动从动轮19转动，进而方便从动轮19带动第二转轴18转动，从动轮19的内壁套接有第二转轴18，第二转轴18的外表面套接有第二轴承20，通过设置第二轴承20和第二转轴18，第二转轴18转动，方便带动活动板4进行360°转动，进而带动记录仪本体6进行360°转动，第二轴承20的下表面与支撑板2的上表面固定连接，第二转轴18的顶端与活动板4的下表面固定连接，活动板4的上表面开设有两个第一凹槽12，活动板4的下表面与滑轮3的上表面固定连接，滑轮3的下表面与支撑板2的上表面搭接，滑轮3的数量为四个，且四个滑轮3的位置分别位于活动板4下表面靠近四角的位置，通过设置滑轮3，可以使活动板4在转动时更加稳定，第一凹槽12内壁的下表面与第一轴承11的下表面固定连接，第一轴承11内套接有第一转轴10，第一转轴10的顶端与固定板9的下表面固定连接，通过设置第一轴承11、第一转轴10、第一凹槽12和固定板9，当需要对记录仪本体6进行安装时，转动第一转轴10，使固定板9与安装板5搭接，即可完后才能对记录仪本体6的安装，当需要对其进行拆卸时，转动第一转轴10，使固定板9与安装板5分离，即可完成对记录仪本体6的拆卸，固定板9的下表面与安装板5的上表面搭接，安装板5的上表面与连接板7的下表面固定连接，连接板7的上表面与记录仪本体6的下表面固定连接，通过设置安装板5和连接板7，方便人们对记录仪本体6进行安装固定和拆卸维修，记录仪本体6的右侧面设置有摄像头8，通过设置摄像头8，方便人们对行驶过程进行录像，该装置将360°转动与减震结为一体，使记录仪本体6能够进行360°转动，方便人们在使用过程中对记录仪本体6的方向进行调整，记录更全面便捷，同时在行驶过程中减少对记录仪本体6的损坏，整个装置使用方便，结构紧凑，设计合理，实用性强。
使用时，首先转动第一转轴10，使固定板9与安装板5搭接，完成对记录仪本体6的固定，启动开关13，使电机22工作，主动轮21通过皮带16带动从动轮19转动，进而使第二转轴18转动，第二转轴18带动活动板4转动，实现使记录仪本体360°转动的目的，滑轮3跟随转动，使记录仪本体6转动更稳定，记录仪本体6转动带动摄像头8转动，对行车过程进行记录，当使用完毕后，按下开关13，使电机22停止工作，当需要取下记录仪本体6时，转动第一转轴10，使固定板9与安装板5分离，将记录仪本体6取下即可。
综上可得，该360°调整行车记录仪，通过设置电机22、主动轮21、皮带16和从动轮19，电机22工作，带动主动轮21转动，主动轮21通过皮带16带动从动轮19转动，进而方便从动轮19带动第二转轴18转动，通过设置第二轴承20和第二转轴18，第二转轴18转动，方便带动活动板4进行360°转动，进而带动记录仪本体6进行360°转动，通过设置第一轴承11、第一转轴10、第一凹槽12和固定板9，当需要对记录仪本体6进行安装时，转动第一转轴10，使固定板9与安装板5搭接，即可完后才能对记录仪本体6的安装，当需要对其进行拆卸时，转动第一转轴10，使固定板9与安装板5分离，即可完成对记录仪本体6的拆卸，通过设置滑轮3，可以使活动板4在转动时更加稳定，该装置将360°转动与减震结为一体，使记录仪本体6能够进行360°转动，方便人们在使用过程中对记录仪本体6的方向进行调整，记录更全面便捷，同时在行驶过程中减少对记录仪本体6的损坏，整个装置使用方便，结构紧凑，设计合理，实用性强。
同时，该360°调整行车记录仪，通过设置伸缩装置17，伸缩杆171能够对支撑板2和壳体1之间起到固定的作用，同时利用弹簧172的弹性，能够在移动过程中对支撑板2和记录仪本体6受到的震动起到缓冲的作用，防止行驶过程中损坏记录仪本体6，通过设置安装板5和连接板7，方便人们对记录仪本体6进行安装固定和拆卸维修，通过设置支撑板2，方便对电机22和第二轴承20进行固定和支撑，通过设置第二凹槽14，方便对开关13进行固定，通过设置吸盘23，方便人们将记录仪本体6固定在使用位置，通过设置摄像头8，方便人们对行驶过程进行录像，通过设置蓄电池15和开关13，蓄电池15可以使电机22工作，开关13方便人们控制电机22的工作状态。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
