技术领域
本实用新型涉及笔杆打包技术领域，具体为一种毛笔笔杆打包用传送装置。
背景技术
毛笔，是一种源于中国的传统书写工具，也逐渐成为传统绘画工具。在毛笔的生产过程中，毛笔笔杆的生产是一个很重要的生产过程。毛笔笔杆一般是批量生产，生产出来的笔杆要进行打包，然后再运输和售卖，在这过程中，毛笔的打包是一个很重要的过程。
传统的毛笔笔杆打包过程是由工作人员将生产出来的笔杆统一装进打包袋，在装进打包袋前需要对其进行整理，耗时耗力，有些机械化的打包传送装置，虽然能够将笔杆传送到打包袋，减少了工人的劳动量，但是传送的笔杆仍存在不够整齐的状况，影响打包的质量，降低了打包的效率。
目前，现有的用于毛笔笔杆打包的传送装置，使用不便，不利于推广使用。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种毛笔笔杆打包用传送装置，解决了现有的用于毛笔笔杆打包的传送装置，打包效率低，使用不便的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种毛笔笔杆打包用传送装置，包括传送架，所述传送架的顶端固定连接有固定块，所述传送架的底端一侧固定连接有底座，所述底座的顶端两侧均固定安装有支撑柱，两个所述支撑柱的顶端分别固定安装有第一支撑套和第二支撑套；
所述传送架的外侧固定安装有支撑台，所述支撑台的顶部设有电机，所述电机的一侧电连接有第一旋转轴，所述第二支撑套靠近电机的一端设有挡板，所述挡板的一侧固定连接有第二旋转轴，所述第一旋转轴的一端和第二旋转轴的一端分别贯穿第一支撑套和第二支撑套并均固定连接有转动杆；
所述转动杆的一侧设有套环，两个所述套环之间设有连接杆，所述连接杆的两端分别与两个套环固定连接，所述转动杆的一端固定连接有连接块，两个所述连接块的一端分别贯穿两个套环并均与传送板转动连接。
可选的，所述固定块为梯形状，所述固定块的宽度等于传送架的宽度。
可选的，所述固定块的数量有多个，多个所述固定块均匀等间隔分布在传送架的顶端。
可选的，所述传送架的数量有两个，所述底座的两端分别与两个传送架的底端一侧固定连接。
可选的，所述第一支撑套和第二支撑套的内壁均呈光滑状，所述挡板的宽度大于第二支撑套的开口直径。
可选的，所述转动杆竖直设置，所述连接块位于转动杆的底端一侧，所述第一旋转轴和第二旋转轴分别位于两个转动杆的顶端另一侧。
可选的，所述传送板靠近连接块的一侧开设有第一凹槽，所述第一凹槽的横截面为T形，所述第一凹槽的竖截面为圆形。
可选的，所述第一凹槽的数量有两个，两个所述第一凹槽的位置分别与两个连接块的位置相对应。
可选的，所述连接块的横截面为T形，所述连接块的一端位于第一凹槽的内部。
可选的，所述传送架的一端固定连接有上料架，所述传送架的另一端固定连接有出料架。
(三)有益效果
本实用新型提供了一种毛笔笔杆打包用传送装置，具备以下有益效果：
(1)、该毛笔笔杆打包用传送装置，通过第一旋转轴、转动杆、连接杆和传送板的配合设置，能够使第一旋转轴在电机的带动下进行旋转并带动两个转动杆进行转动，从而带动传送板的往复运动，达到传送毛笔笔杆的效果，不仅使传送的笔杆有序排列，也提高了打包笔杆的效率。
(2)、该毛笔笔杆打包用传送装置，通过设置传送架以及固定块，能够使传送的笔杆沿传送架进行传送并且能够卡进相邻固定块之间，使传送的笔杆不易滑动，能够使传送板更准确地进行传送。
附图说明

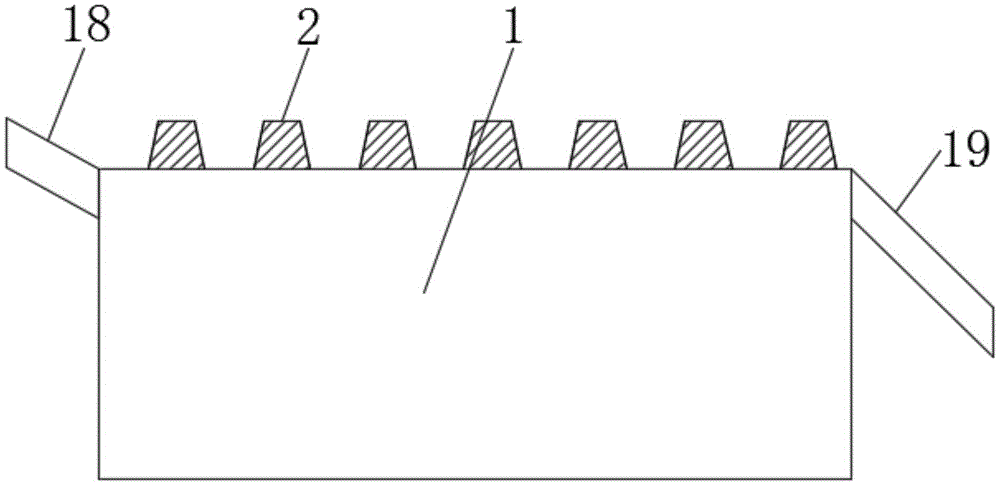

图1为本实用新型结构示意图；
图2为本实用新型结构的俯视图；
图3为本实用新型结构的左视剖面图；
图4为本实用新型连接杆结构的剖面图。
图中：1传送架、2固定块、3底座、4支撑柱、5第一支撑套、6第二支撑套、7支撑台、8电机、9第一旋转轴、10挡板、11第二旋转轴、12转动杆、13套环、14连接杆、15连接块、16传送板、17第一凹槽、18上料架、19出料架、20传送块、21第二凹槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接；可以是机械连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。
请参阅图1-4，本实用新型提供一种技术方案：一种毛笔笔杆打包用传送装置，包括传送架1，传送架1的顶端固定连接有固定块2，传送架1的底端一侧固定连接有底座3，底座3的顶端两侧均固定安装有支撑柱4，两个支撑柱4的顶端分别固定安装有第一支撑套5和第二支撑套6；
传送架1的外侧固定安装有支撑台7，支撑台7的顶部设有电机8，电机8的一侧电连接有第一旋转轴9，第二支撑套6靠近电机8的一端设有挡板10，挡板10的一侧固定连接有第二旋转轴11，第一旋转轴9的一端和第二旋转轴11的一端分别贯穿第一支撑套5和第二支撑套6并均固定连接有转动杆12；
转动杆12的一侧设有套环13，两个套环13之间设有连接杆14，连接杆14的两端分别与两个套环13固定连接，转动杆12的一端固定连接有连接块15，两个连接块15的一端分别贯穿两个套环13并均与传送板16转动连接，传送板16的顶端固定安装有传送块20，传送块20的顶端开设有第二凹槽21，第二凹槽21为弧形槽，传送块20的数量有多个，多个传送块20等间隔分布在传送板16的顶端，这样设置，能够使传送板16在传送笔杆的同时，将笔杆放置在传送块20上的第二凹槽21内进行传送，防止笔杆的滑动和掉落，使毛笔笔杆有序地进行传送。
作为本实用新型的一种优选技术方案：固定块2为梯形状，固定块2的宽度等于传送架1的宽度，毛笔笔杆能够放置在两个固定块2之间。
作为本实用新型的一种优选技术方案：固定块2的数量有多个，多个固定块2均匀等间隔分布在传送架1的顶端，与传送块20的移动距离相配合，使传送块20能够对固定块1之间的笔杆进行传送。
作为本实用新型的一种优选技术方案：传送架1的数量有两个，底座3的两端分别与两个传送架1的底端一侧固定连接，底座3用来安装支撑柱4。
作为本实用新型的一种优选技术方案：第一支撑套5和第二支撑套6的内壁均呈光滑状，挡板10的宽度大于第二支撑套6的开口直径，挡板10使第二旋转轴11不脱离第二支撑套6。
作为本实用新型的一种优选技术方案：转动杆12竖直设置，连接块15位于转动杆12的底端一侧，第一旋转轴9和第二旋转轴11分别位于两个转动杆12的顶端另一侧，转动杆12做以自身长度为半径的圆周运动。
作为本实用新型的一种优选技术方案：传送板16靠近连接块15的一侧开设有第一凹槽17，第一凹槽17的横截面为T形，第一凹槽17的竖截面为圆形，第一凹槽17用来安装连接块15，从而与转动杆12活动连接。
作为本实用新型的一种优选技术方案：第一凹槽17的数量有两个，两个第一凹槽17的位置分别与两个连接块15的位置相对应，两个连接块15分别安装在两个第一凹槽17的内部。
作为本实用新型的一种优选技术方案：连接块15的横截面为T形，连接块15的一端位于第一凹槽17的内部，连接块15能够在第一凹槽17的内部进行旋转。
作为本实用新型的一种优选技术方案：传送架1的一端固定连接有上料架18，传送架1的另一端固定连接有出料架19，上料架18把生产的笔杆送到传送装置上，出料架19对传送的笔杆进行收集。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
综上所述，该毛笔笔杆打包用传送装置，使用时，生产的毛笔笔杆沿上料架18滑到传送架的一端，启动电机8，第一旋转轴9进行旋转，进而带动转动杆12做圆周运动，从而带动传送板16的往复运动，连接块15在转动杆12转动下，会带动第二旋转轴11和另一个转动杆12进行转动，在两个转动杆12的带动下，传送板16的移动更加平衡，传送板16将笔杆接收到传送块20上的第二凹槽21内，然后能够精确地将传送架1上的毛笔笔杆移动到相邻两个固定块2之间，在传送板16的往复运动下，会将笔杆一步步地进行传送，最后传送到出料架19上进行收集。
需要说明的是，在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
