技术领域
本实用新型涉及门禁技术领域，具体为一种大学图书馆使用的门禁。
背景技术
大学图书馆是一个收纳图书供学生查阅资料学习的地方，在图书馆中借书是一种常态，人流量也较高，因此在图书馆门口也大多设有门禁来保证人员的流动秩序，但是现有的门禁结构简单，对比中国专利一种图书馆出口门禁系统CN201721716516.1，其优点为可通过显示屏显示没有借阅的图书以及借阅者的信息来起到提醒借书者去办理借书手续的目的，也起到防盗的效果，有利于维持有序的图书馆出馆秩序，也保证借书者的安全，有效防止意外事故的发生，还可收集读者在馆停留时间等数据，供研究及管理使用，主控器与设置在闸机上方的显示屏相连，当借书者在借书者刷卡器上刷卡并经过图书检测器，图书信息和借书者的信息一同通过下位机反馈给主控器，但现有的大学图书馆使用的门禁大都不具备较好的安装性，不能够较好的方便使用者对机体的安装与调整，无法有效的保证机体出现故障时门禁的安全性，不便于使用者的操作。
实用新型内容
本实用新型的目的在于提供一种大学图书馆使用的门禁，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种大学图书馆使用的门禁，包括机体，所述机体的前端外表面设置有显示屏，且机体的前端外表面靠近下端的位置固定连接有第一固定块，所述机体的前端外表面靠近一侧的位置固定连接有第二固定块，且机体的内部设置有闸机，所述机体的上端外表面靠近一侧的位置设置有刷卡器，所述第一固定块的内部设置有连接杆，所述机体的下端外表面开设有放置槽，且放置槽的内部活动连接有安装块。
通过采用上述技术方案，能够方便使用者对机体的安装与调整，能够保证机体出现故障时门禁的安全性，便于使用者的操作。
优选的，所述安装块的内部靠近一侧的位置贯穿有螺丝，且安装块的内部靠近上端的位置开设有槽孔，槽孔的内部活动连接有滚珠。
通过采用上述技术方案，使用者可将安装块通过螺丝固定在地上，之后将机体安装在安装块上，在滚珠的作用下能够使机体在安装块上移动。
优选的，所述机体的内部靠近底端的位置开设有螺孔，螺孔的内部贯穿有螺杆。
通过采用上述技术方案，将机体通过安装块移动到合适位置之后，再通过螺杆穿过机体与安装块进行固定。
优选的，所述连接杆的外表面活动连接有弹簧片，且弹簧片的外表面固定连接有连接带，所述连接带的一端外表面固定连接有固定杆。
通过采用上述技术方案，工作人员可通过固定杆将连接带通过第一固定块中拉出，之后将固定杆扣在第二固定块内部的凹槽中即可。
优选的，所述第二固定块的内部开设有凹槽。
通过采用上述技术方案，凹槽能够将固定杆进行卡住。
优选的，所述机体的一侧外表面设置有电源接口，且电源接口的输出端电性连接显示屏、闸机与刷卡器的输入端。
通过采用上述技术方案，将机体通过电源接口与外部电源进行连接，显示屏便能够亮起。
综上所述，本实用新型具有以下有益效果：
1、使用者可将安装块通过螺丝固定在地上，之后将机体安装在安装块上，在滚珠的作用下能够使机体在安装块上移动，放置槽比安装块的尺寸大，将机体通过安装块移动到合适位置之后，再通过螺杆穿过机体与安装块进行固定，能够方便使用者对机体的安装与调整，便于使用者的操作；
2、在机体损坏闸机关闭失灵之后，工作人员可通过固定杆将连接带通过第一固定块中拉出，之后将固定杆扣在第二固定块内部的凹槽中即可，连接带在弹簧片的作用下能够进行收紧，在机体整修结束之后便可将固定杆由第二固定块上去掉，在弹簧片的作用下能够将连接带收回到第一固定块的内部，连接杆能够对弹簧片起支撑作用，能够保证机体出现故障时门禁的安全性，便于使用者的操作。
附图说明

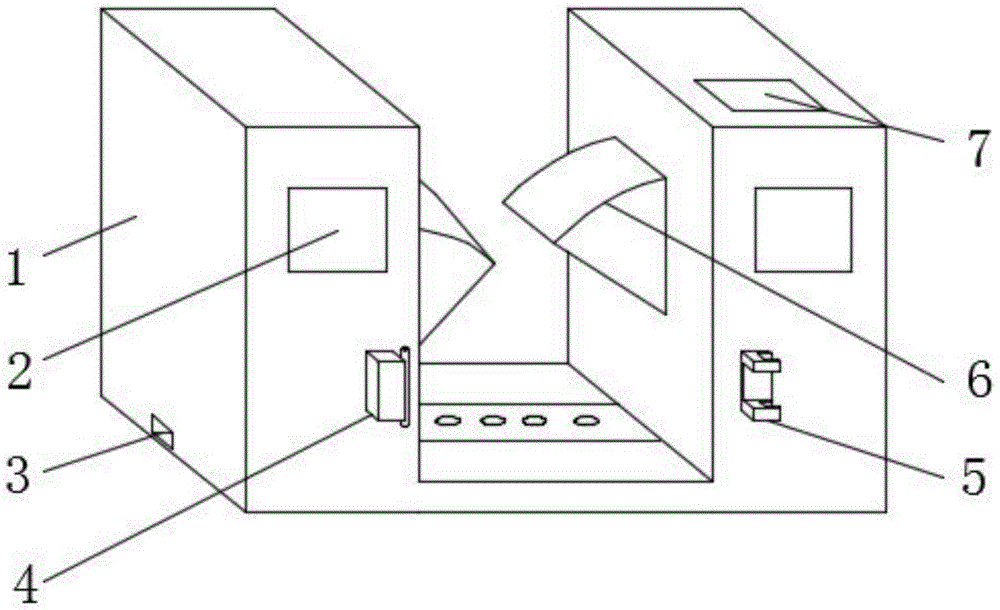

图1为本实用新型的整体结构示意图；
图2为本实用新型的第一固定块与连接带的相配合视图；
图3为本实用新型的机体与放置槽的相配合视图。
图中：1、机体；11、放置槽；12、安装块；13、螺丝；14、螺杆；15、滚珠；2、显示屏；3、电源接口；4、第一固定块；41、连接带；42、弹簧片；43、连接杆；44、固定杆；45、凹槽；5、第二固定块；6、闸机；7、刷卡器。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1至图3，本实用新型提供的一种实施例：一种大学图书馆使用的门禁，包括机体1，机体1的下端外表面开设放置槽11，放置槽11的内部活动连接安装块12，使用者可将安装块12通过螺丝13固定在地上，之后将机体1安装在安装块12上，在滚珠15的作用下能够使机体1在安装块12上移动，放置槽11比安装块12的尺寸大，将机体1通过安装块12移动到合适位置之后，再通过螺杆14穿过机体1与安装块12进行固定，能够方便使用者对机体1的安装与调整，便于使用者的操作，机体1的前端外表面设置显示屏2，机体1的前端外表面靠近下端的位置固定连接第一固定块4，第一固定块4的内部设置连接杆43，在机体1损坏闸机6关闭失灵之后，工作人员可通过固定杆44将连接带41通过第一固定块4中拉出，之后将固定杆44扣在第二固定块5内部的凹槽45中即可，连接带41在弹簧片42的作用下能够进行收紧，在机体1整修结束之后便可将固定杆44由第二固定块5上去掉，在弹簧片42的作用下能够将连接带41收回到第一固定块4的内部，连接杆43能够对弹簧片42起支撑作用，能够保证机体1出现故障时门禁的安全性，便于使用者的操作，机体1的前端外表面靠近一侧的位置固定连接第二固定块5，机体1的内部设置闸机6，机体1的上端外表面靠近一侧的位置设置刷卡器7。
进一步，安装块12的内部靠近一侧的位置贯穿有螺丝13，且安装块12的内部靠近上端的位置开设有槽孔，槽孔的内部活动连接有滚珠15，使用者可将安装块12通过螺丝13固定在地上，之后将机体1安装在安装块12上，在滚珠15的作用下能够使机体1在安装块12上移动。
进一步，机体1的内部靠近底端的位置开设有螺孔，螺孔的内部贯穿有螺杆14，将机体1通过安装块12移动到合适位置之后，再通过螺杆14穿过机体1与安装块12进行固定。
进一步，连接杆43的外表面活动连接有弹簧片42，且弹簧片42的外表面固定连接有连接带41，连接带41的一端外表面固定连接有固定杆44，工作人员可通过固定杆44将连接带41通过第一固定块4中拉出，之后将固定杆44扣在第二固定块5内部的凹槽45中即可。
进一步，第二固定块5的内部开设有凹槽45，凹槽45能够将固定杆44进行卡住。
进一步，机体1的一侧外表面设置有电源接口3，且电源接口3的输出端电性连接显示屏2、闸机6与刷卡器7的输入端，将机体1通过电源接口3与外部电源进行连接，显示屏2便能够亮起。
需要说明的是，本实用新型为一种大学图书馆使用的门禁，使用时，首先使用者可将安装块12通过螺丝13固定在地上，之后将机体1安装在安装块12上，在滚珠15的作用下能够使机体1在安装块12上移动，放置槽11比安装块12的尺寸大，将机体1通过安装块12移动到合适位置之后，再通过螺杆14穿过机体1与安装块12进行固定，能够方便使用者对机体1的安装与调整，便于使用者的操作，之后将机体1通过电源接口3与外部电源进行连接，显示屏2便能够亮起，之后使用者便可利用通行卡在刷卡器7上进行读取，之后闸机6便能够打开允许使用者进入，在机体1损坏闸机6关闭失灵之后，工作人员可通过固定杆44将连接带41通过第一固定块4中拉出，之后将固定杆44扣在第二固定块5内部的凹槽45中即可，连接带41在弹簧片42的作用下能够进行收紧，在机体1整修结束之后便可将固定杆44由第二固定块5上去掉，在弹簧片42的作用下能够将连接带41收回到第一固定块4的内部，连接杆43能够对弹簧片42起支撑作用，能够保证机体1出现故障时门禁的安全性，便于使用者的操作，有效增加其自身的功能性，较为实用。
上述显示屏2、闸机6与刷卡器7均为所属领域技术人员公开和熟知的现有技术，本领域技术人员通过提供的该技术方案可以达成对应的使用效果，故没有一一阐述。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
