技术领域
本实用新型涉及一种逃生设备，具体为一种应急逃生设备，属于消防技术领域。
背景技术
逃生设备是当所在区域发生火灾，爆炸，地震和泥石流等危害时，可以通过应对不同灾害的设备进行脱离区域，从而保障了人们的生命安全，同时有效的保护人员不会受到伤害。
随着时代的发展，高楼大厦也如雨后春笋一般越来越多，当在高楼内部发生火灾时，人员撤离十分的困难，传统的逃生设备结构复杂，不易操作，同时体积大空间占有比例多，不方便安装，从而发生灾害时，人员逃离速度慢，导致人员的生命安全率下降。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种应急逃生设备，操作灵活，便于安装拆卸，同时使用方便体积小，能够快速的将人员进行脱离，保障了人员的生命安全。
本实用新型通过以下技术方案来实现上述目的，一种应急逃生设备，包括壳体和安装于所述壳体内部的防护机构，所述防护机构包括滑槽、滚盘、转轴、气垫、压块、气罐、导气管和皮塞，所述滑槽设于所述壳体的内部一侧，所述滚盘设于所述壳体的内部，且所述滚盘通过所述转轴与所述壳体的内部侧壁转动连接；所述滚盘的侧壁缠绕有所述气垫，所述壳体内部一端安装有所述气罐，且所述气罐的一端安装有所述导气管，所述导气管的另一端与所述通过所述皮塞与所述气垫的一端连通；所述气垫的另一端安装有所述压块，且所述压块与所述壳体内部侧壁卡合。
优选的，为了方便对所述壳体进行固定安装，使在危害时方便人员脱离，所述壳体的两端侧壁安装有两个呈对称分布的固定机构，所述固定机构包括固定块和固定孔，两个所述固定块分布与所述壳体的两端侧壁固定连接，且所述固定块的一侧设有多个等距分布的所述固定孔。
优选的，为了使所述壳体内部进行保护，防止所述壳体内部的所述压块脱落，影响所述气垫的使用，所述壳体的底部侧壁安装有闭合机构，所述闭合机构包括盖板、固定轴、拉杆、卡槽和复位弹簧，所述盖板通过所述固定轴与所述壳体的底部侧壁转动连接；所述盖板的一端侧壁设有所述卡槽，所述壳体的底部内侧安装有所述拉杆，且所述拉杆与所述壳体的底部内侧滑动连接；所述拉杆的一端贯穿于所述壳体的侧壁延伸至所述壳体的外侧，所述拉杆的另一端贯穿于所述壳体的侧壁与所述卡槽抵触；所述拉杆的另一端安装有所述复位弹簧，且所述复位弹簧的一端与所述壳体内部固定连接，所述复位弹簧的另一端与所述拉杆的侧壁固定连接。
优选的，为了方便所述拉杆对所述盖板进行卡锁，使所述盖板不易卡合，所述拉杆的另一端和所述卡槽为三角形结构，且所述拉杆的一端厚度小于所述卡槽的高度。
优选的，为了方便对所述气罐内部进行注气，同时也可哟储存，方便下次使用，所述壳体的顶部安装有注气机构，所述注气机构包括连杆、压缩气囊和导气槽，所述压缩气囊设于所述壳体的顶部内侧，且所述压缩气囊与所述壳体顶部内侧滑动连接；所述连杆的一端与所述滚盘的侧壁边缘转动连接，所述连杆的另一端与所述压缩气囊的一端转动连接，所述导气槽的一端与所述压缩气囊的内部连通，所述导气槽的另一端与所述气罐连通。
优选的，为了使所述压缩气囊能够灵活运动，对所述气罐内部进行注气，所述压缩气囊为具有弹性的圆柱状机构，且所述压缩气囊的长度与所述连杆的长度相等。
本实用新型的有益效果是：本实用新型在壳体的内部安装有滚盘，通过滚盘与壳体内部的转动，使转盘能够起到对气垫进行缠绕卷起的作用，有利于气垫的拉出，在气垫的底部安装有压块，通过重力的作用，当压块脱离壳体后在重力的作用下使气垫迅速下落，同时滚盘不停的转动，使气垫下降的速度大大提高，使人员能够快速的通过气垫进行逃脱，同时通过滚盘的作用大大减少了气垫放置的空间，在壳体的顶部一侧安装有气灌，通过气垫的下落从而使气垫打开，当气垫打开时气罐内部的其他会注入提高导气管注入气垫的内部，使气垫在下落时膨胀，有利于人员提高气垫进行逃离，保障了人员脱离时的人生安全。
附图说明

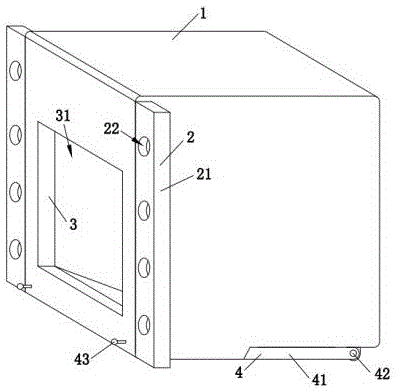

图1为本实用新型的整体结构示意图；
图2为图1所示的防护机构与注气机构的连接结构示意图；
图3为图2所示的A部放大示意图。
图中：1、壳体，2、固定机构，21、固定块，22、固定孔，3、防护机构，31、滑槽，32、滚盘，33、转轴，34、气垫，35、压块，36、气罐，37、导气管，38、皮塞，4、闭合机构，41、盖板，42、固定轴，43、拉杆，44、卡槽，45、复位弹簧，5、注气机构，51、连杆，52、压缩气囊，53、导气槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3所示，一种应急逃生设备，包括壳体1和安装于所述壳体1内部的防护机构3，所述防护机构3包括滑槽31、滚盘32、转轴33、气垫34、压块35、气罐36、导气管37和皮塞38，所述滑槽31设于所述壳体1的内部一侧，所述滚盘32设于所述壳体1的内部，且所述滚盘32通过所述转轴33与所述壳体1的内部侧壁转动连接；所述滚盘32的侧壁缠绕有所述气垫34，所述壳体1内部一端安装有所述气罐36，且所述气罐36的一端安装有所述导气管37，所述导气管37的另一端与所述通过所述皮塞38与所述气垫34的一端连通；所述气垫34的另一端安装有所述压块35，且所述压块35与所述壳体1内部侧壁卡合。
作为本实用新型的一种技术优化方案，所述壳体1的两端侧壁安装有两个呈对称分布的固定机构2，所述固定机构2包括固定块21和固定孔22，两个所述固定块21分布与所述壳体1的两端侧壁固定连接，且所述固定块21的一侧设有多个等距分布的所述固定孔22。
作为本实用新型的一种技术优化方案，所述壳体1的底部侧壁安装有闭合机构4，所述闭合机构4包括盖板41、固定轴42、拉杆43、卡槽44和复位弹簧45，所述盖板41通过所述固定轴42与所述壳体1的底部侧壁转动连接；所述盖板41的一端侧壁设有所述卡槽44，所述壳体1的底部内侧安装有所述拉杆43，且所述拉杆43与所述壳体1的底部内侧滑动连接；所述拉杆43的一端贯穿于所述壳体1的侧壁延伸至所述壳体1的外侧，所述拉杆43的另一端贯穿于所述壳体1的侧壁与所述卡槽44抵触；所述拉杆43的另一端安装有所述复位弹簧45，且所述复位弹簧45的一端与所述壳体1内部固定连接，所述复位弹簧45的另一端与所述拉杆43的侧壁固定连接。
作为本实用新型的一种技术优化方案，所述拉杆43的另一端和所述卡槽44为三角形结构，且所述拉杆43的一端厚度小于所述卡槽44的高度。
作为本实用新型的一种技术优化方案，所述壳体1的顶部安装有注气机构5，所述注气机构5包括连杆51、压缩气囊52和导气槽53，所述压缩气囊52设于所述壳体1的顶部内侧，且所述压缩气囊52与所述壳体1顶部内侧滑动连接；所述连杆51的一端与所述滚盘32的侧壁边缘转动连接，所述连杆51的另一端与所述压缩气囊52的一端转动连接，所述导气槽53的一端与所述压缩气囊52的内部连通，所述导气槽53的另一端与所述气罐36连通。
作为本实用新型的一种技术优化方案，所述压缩气囊52为具有弹性的圆柱状机构，且所述压缩气囊52的长度与所述连杆51的长度相等。
本实用新型在使用时，首先将壳体1通过固定块21侧壁的固定孔22将壳体1固定在合适逃离的楼层外侧壁，方便在火灾或其他灾害时进行逃离，在壳体1的内部安装有滚盘32，通过滚盘32与壳体1内部的转动，使转盘能够起到对气垫34进行缠绕卷起的作用，有利于气垫34的拉出，当发生火灾时，拉动拉杆43，使拉杆43与卡槽44分离，从而使盖板41与壳体1打开，使压块35迅速从壳体1内部下落，当压块35脱离壳体1后在重力的作用下使气垫34迅速下落，同时滚盘32不停的转动，使气垫34下降的速度大大提高，使人员能够快速的通过气垫34进行逃脱，同时通过滚盘32的作用大大减少了气垫34放置的空间，在滚盘32转动的同时，利用活塞的原理使连杆51对压缩气囊52进行压缩形变，从而使压缩气囊52通过导气槽53对气罐36进行注气，提高了其他的需求量，同时对多余的气体进行储存，方便下次使用，通过气垫34的下落从而使气垫34打开，当气垫34打开时气罐36内部的其他会注入提高导气管37注入气垫34的内部，使气垫34在下落时膨胀，有利于人员提高气垫34进行逃离，保障了人员脱离时的人生安全。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
