一种铁饼推送车

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:交通运输
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及铁饼领域,尤其涉及一种铁饼推送车。


背景技术

铁饼重量较大,不易搬运,且在搬运过程中易发生碰撞,使铁饼造成损伤,然而现有的铁饼推送车放置铁饼过程中定位不准确,使铁饼与放置板架结构不稳定。


实用新型内容

本实用新型针对现有技术存在的上述不足,提供一种定位准确的一种铁饼推送车。

本实用新型的目的是通过以下技术方案来实现:

一种铁饼推送车,包括推送车架、放置板、铁饼、支撑杆、动力杆、固定杆,所述推送车架连接多个放置板,所述放置板外侧连接把手,所述放置板上侧具有铁饼槽,所述铁饼槽与铁饼相适应,所述铁饼连接铁饼槽,所述铁饼嵌在铁饼槽内,所述铁饼槽下侧具有支撑杆槽,所述支撑杆槽与支撑杆相适应,所述支撑杆通过转动轴连接支撑杆槽,所述支撑杆在转动轴上转动,所述支撑杆左端连接支撑弹簧上端,所述支撑弹簧下端连接放置板,所述支撑杆右端通过安装轴连接动力杆,所述动力杆在安装轴上转动。

所述放置板左侧连接固定块,所述固定块上端连接固定杆,所述固定杆在固定块上转动,所述固定杆具有限位板,所述限位板下侧连接铁饼。

有益效果:

铁饼能够嵌入铁饼槽内,使铁饼与放置板间的连接定位准确,使得铁饼不易在运输过程中发生晃动而掉落。需要取出铁饼时,向下压动动力杆,使支撑杆左端翘起,进而使铁饼左端由铁饼槽内脱离,结构合理。支撑弹簧支撑支撑杆,减少压动动力杆的力,操作简便。同时支撑杆在铁饼的重力作用下能够卡在支撑杆槽内。动力杆在安装轴上转动,使动力杆能够收起在放置板侧面,结构合理。通过固定杆在固定块上的转动,使限位板与铁饼间的连接状态便于调节、限位板连接铁饼,能够将铁饼限制在铁饼槽内,使铁饼与放置板间结构稳定。


附图说明

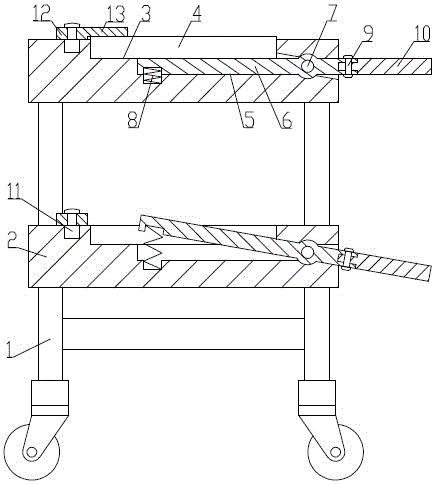

图1为本实用新型所述的一种铁饼推送车结构示意图。

图2为本实用新型所述的一种铁饼推送车俯视图。


具体实施方式

下面根据附图和实施例对本实用新型作进一步详细说明:

一种铁饼推送车,包括推送车架1、放置板2、铁饼4、支撑杆6、动力杆10、固定杆12,所述推送车架1连接多个放置板2,所述放置板2外侧连接把手14,所述放置板2上侧具有铁饼槽3,所述铁饼槽3与铁饼4相适应,所述铁饼4连接铁饼槽3,所述铁饼4嵌在铁饼槽3内,所述铁饼槽3下侧具有支撑杆槽5,所述支撑杆槽5与支撑杆6相适应,所述支撑杆6通过转动轴7连接支撑杆槽5,所述支撑杆6在转动轴7上转动,所述支撑杆6左端连接支撑弹簧8上端,所述支撑弹簧8下端连接放置板2,所述支撑杆6右端通过安装轴9连接动力杆10,所述动力杆10在安装轴9上转动。

所述放置板2左侧连接固定块11,所述固定块11上端连接固定杆12,所述固定杆12在固定块11上转动,所述固定杆12具有限位板13,所述限位板13下侧连接铁饼4。

铁饼4能够嵌入铁饼槽3内,使铁饼4与放置板2间的连接定位准确,使得铁饼4不易在运输过程中发生晃动而掉落。需要取出铁饼4时,向下压动动力杆10,使支撑杆6左端翘起,进而使铁饼4左端由铁饼槽3内脱离,结构合理。支撑弹簧8支撑支撑杆6,减少压动动力杆10的力,操作简便。同时支撑杆6在铁饼4的重力作用下能够卡在支撑杆槽5内。动力杆10在安装轴9上转动,使动力杆10能够收起在放置板2侧面,结构合理。通过固定杆12在固定块11上的转动,使限位板13与铁饼4间的连接状态便于调节、限位板13连接铁饼4,能够将铁饼4限制在铁饼槽3内,使铁饼4与放置板2间结构稳定。
