技术领域
本实用新型涉及磨圆角机技术领域，具体为一种用于双面板生产的磨圆角机。
背景技术
目前，在双面板的加工过程中，需要将大片的板料进行切割，分成多块符合要求的小块板料，由于切割使双面板的顶角比较锋利，比较容易刮伤双面板表面的印制线路，影响产品的质量，因此需要对上面板的顶角进行磨圆角。
传统的磨圆角机上的夹持装置只能夹持特定厚度的双面板，当双面板厚度不同时，不能进行夹持，使用效果较差，且传统的磨圆角机在磨削不同半径的圆角时，需要更换磨轮，磨削较为麻烦。
实用新型内容
本实用新型的目的在于提供一种用于双面板生产的磨圆角机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于双面板生产的磨圆角机，包括底座，所述底座的侧面固定连接有立板，所述立板的侧面设有第一滑槽，所述第一滑槽的下端面固定连接有第一轴承，所述第一轴承的内部固定连接有第一螺纹轴，所述第一滑槽的上端面设有通孔，所述第一螺纹轴的上端转动连接于通孔的内部，所述第一螺纹轴的侧面螺纹套接有横板，所述横板滑动连接于第一滑槽的内部；
所述横板的上端面固定连接有第二轴承，所述第二轴承的内部固定连接有第一转轴，所述第一转轴的下端面固定连接有第一固定块，所述底座的上端面中部固定连接有第三轴承，所述第三轴承的内部固定连接有第二转轴，所述第二转轴的上端面固定连接有第二固定块。
优选的，所述底座的上端面另一侧设有第二滑槽，所述第二滑槽的内部滑动连接有机座，所述机座的上端面固定连接有磨轮。
优选的，所述底座内部位于第二滑槽的两侧均设有腔室，所述腔室的内部滑动连接有连接块，所述腔室的上端设有通槽，所述连接块滑动连接于通槽的内部。
优选的，所述连接块的上端侧面固定连接有卡块，所述机座的两侧上端均设有卡槽，所述卡块滑动卡接于卡槽的内部。
优选的，所述腔室的侧面设有螺纹通孔，所述螺纹通孔的内部螺纹连接有第二螺纹轴，所述连接块的下端侧面设有凹槽，所述第二螺纹轴的一端转动连接于凹槽的内部。
与现有技术相比，本实用新型的有益效果是：该用于双面板生产的磨圆角机，通过第一滑槽、第一螺纹轴、横板、第一转轴、第一固定块、第二转轴和第二固定块，可固定不同厚度的双面板，提高使用效果，通过腔室、连接块、卡块、卡槽、螺纹通孔、第二螺纹轴和凹槽可调节磨轮和双面板之间的距离，从而调节圆角半径的大小，磨削较为方便。
附图说明

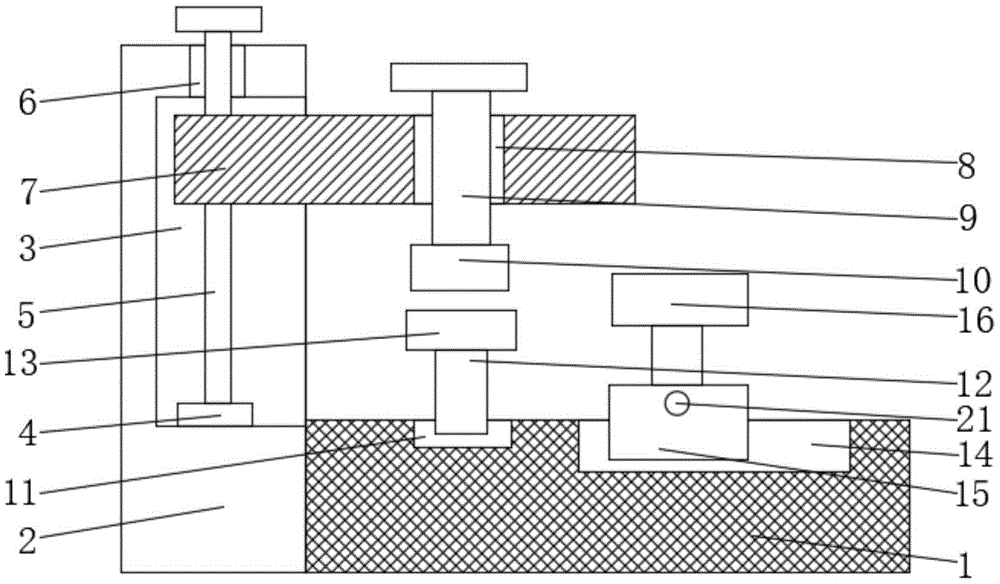

图1为本实用新型的正面剖视图；
图2为本实用新型的第二滑槽侧面剖视图；
图3为本实用新型的第二滑槽俯视图。
图中：1底座、2立板、3第一滑槽、4第一轴承、5第一螺纹轴、6通孔、7横板、8第二轴承、9第一转轴、10第一固定块、11第三轴承、12第二转轴、13第二固定块、14第二滑槽、15机座、16磨轮、17腔室、18连接块、19通槽、20卡块、21卡槽、22螺纹通孔、23第二螺纹轴、24凹槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种用于双面板生产的磨圆角机，包括底座1，底座1的侧面固定连接有立板2，立板2的侧面设有第一滑槽3，可避免横板7跟随第一螺纹轴5转动，第一滑槽3的下端面固定连接有第一轴承4，第一轴承4的内部固定连接有第一螺纹轴5，可控制横板7上下移动，第一滑槽3的上端面设有通孔6，第一螺纹轴5的上端转动连接于通孔6的内部，第一螺纹轴5的侧面螺纹套接有横板7，横板7滑动连接于第一滑槽3的内部；
横板7的上端面固定连接有第二轴承8，第二轴承8的内部固定连接有第一转轴9，通过转动第一转轴9可带动第一固定块10转动，第一转轴9的下端面固定连接有第一固定块10，底座1的上端面中部固定连接有第三轴承11，第三轴承11的内部固定连接有第二转轴12，第二转轴12的上端面固定连接有第二固定块13，第二固定块13和第一固定块10处于同一竖直面，可将双面板固定住。
底座1的上端面另一侧设有第二滑槽14，第二滑槽14的内部滑动连接有机座15，机座15的上端面固定连接有磨轮16，用来磨削圆角。
底座1内部位于第二滑槽14的两侧均设有腔室17，腔室17的内部滑动连接有连接块18，通过连接块18可控制卡块20的移动，腔室17的上端设有通槽19，连接块18滑动连接于通槽19的内部。
连接块18的上端侧面固定连接有卡块20，机座15的两侧上端均设有卡槽21，卡块20滑动卡接于卡槽21的内部，可将机座15固定住。
腔室17的侧面设有螺纹通孔22，螺纹通孔22的内部螺纹连接有第二螺纹轴23，连接块18的下端侧面设有凹槽24，第二螺纹轴23的一端转动连接于凹槽24的内部，可通过第二螺纹轴23和螺纹通孔22控制连接块18移动。
本实用新型在具体实施时：使用时，将双面板放置在第二固定块13的上方，然后转动第一螺纹轴5，第一螺纹轴5在第一滑槽3的作用下带动横板7向下移动，横板7带动第一转轴9向下移动，第一转轴9带动第一固定块10向下移动，从而将双面板固定住，可固定不同厚度的双面板，提高使用效果，当需要加工不同半径的圆角时，移动机座15，机座15带动磨轮16移动，使得磨轮16移动到指定位置，然后转动第二螺纹轴23，第二螺纹轴23在螺纹通孔22的作用下带动连接块18移动，连接块18带动卡块20移动，使得卡块20的一端移动到卡槽21的内部，将机座15固定住，可磨削不同半径的圆角而不用更换磨轮16，磨削较为方便。
