技术领域
本实用新型涉及电气设备设施领域,尤其涉及一种便于维修的金属铠装柜。
背景技术
铠装就是在产品的最外面加装一层金属保护,以免内部的效用层在运输和安装时受到损坏。如“铠装电缆”里面发挥效用的塑料或铅皮才是真正的保护层,但是比较高级的电缆,外面再裹上一层钢带,用以保护内部电缆。在使用中,这种电缆的钢带保护层,在安装完毕后,就完成了使命。类似地,还有铠装高压柜,铠装热电偶等等。现有的铠装电气柜在维修时,打开困难,耽误维修进度,造成损失。
实用新型内容
本实用新型的目的在于提供一种便于维修的金属铠装柜,以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案:
一种便于维修的金属铠装柜,包括柜体、继电器室、仪器室、上柜门、下柜门、侧柜门、指示灯和磁吸贴,所述柜体为横L型设计,所述继电器室位于柜体顶部,所述继电器通过安装板固定在继电器室内壁,所述上柜门通过转轴安装在继电器室表面,所述上柜门表面开设观察窗,所述下柜门通过转轴安装在仪器室表面,所述仪器室位于柜体下部,所述下柜门表面底部开设透气窗,所述侧柜门通过转轴安装在柜体侧面,所述侧柜门为对开式设计,所述磁吸贴焊接在柜体侧面,所述侧柜门通过磁力吸附在磁吸贴,所述柜体前面安装有指示灯。
在上述技术方案基础上,所述侧柜门数量为两个,所述侧柜门分别为向上和向下开启,所述侧柜门内装有支撑侧柜门的液压杆。
在上述技术方案基础上,所述柜体底面通过导线与接地装置相连,所述接地装置型号为JN15-12/31.5。
在上述技术方案基础上,所述继电器数量为两个。
与现有的电器铠装柜技术相比,本实用新型金属铠装柜设计方案具有以下优点:本金属铠装柜结构简单,设计合理,便于维护和使用;在进行电气安装维护时,将需要安装的电器设备通过螺钉固定在仪器室内,通过导线连接在继电器上,日常使用时,通过观察窗和指示灯进行监控,十分方便,当需要维修继电器时,打开上柜门即可,需要维修仪器时,根据需要选择打开下柜门和侧柜门,侧柜门通过磁吸贴吸附在柜体上,便于紧急情况下打开柜体,避免危险的发生,安全可靠,宜推广使用。
附图说明

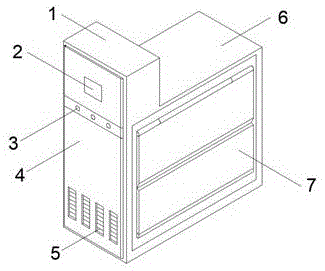

图1为本实用新型便于维修的金属铠装柜结构图。
图2为本实用新型便于维修的金属铠装柜打开结构图。
图3为本实用新型便于维修的金属铠装柜平面结构图。
图中:1、继电器室,2、观察窗,3、指示灯,4、下柜门,5、透气窗,6、柜体,7、侧柜门,8、上柜门,9、仪器室,10、磁吸贴,11、继电器。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图所示,一种便于维修的金属铠装柜,包括柜体6、继电器室1、仪器室9、上柜门8、下柜门4、侧柜门7、指示灯3和磁吸贴10,所述柜体6为横L型设计,所述继电器室1位于柜体6顶部,所述继电器11通过安装板固定在继电器室1内壁,所述上柜门8通过转轴安装在继电器室1表面,所述上柜门8表面开设观察窗2,所述下柜门4通过转轴安装在仪器室9表面,所述仪器室9位于柜体6下部,所述下柜门4表面底部开设透气窗5,所述侧柜门7通过转轴安装在柜体6侧面,所述侧柜门7为对开式设计,所述磁吸贴10焊接在柜体6侧面,所述侧柜门7通过磁力吸附在磁吸贴10,所述柜体6前面安装有指示灯3。
所述侧柜门7数量为两个,所述侧柜门7分别为向上和向下开启,所述侧柜门7内装有支撑侧柜门7的液压杆。
所述柜体6底面通过导线与接地装置相连,所述接地装置型号为JN15-12/31.5。
所述继电器11数量为两个。
本实用新型工作原理:在进行电气安装维护时,将需要安装的电器设备通过螺钉固定在仪器室9内,通过导线连接在继电器11上,日常使用时,通过观察窗2和指示灯3进行监控,十分方便,当需要维修继电器11时,打开上柜门8即可,需要维修仪器时,根据需要选择打开下柜门4和侧柜门7,侧柜门7通过磁吸贴10吸附在柜体6上,便于紧急情况下打开柜体6,避免危险的发生,安全可靠。
以上所述为本实用新型较佳实施例,对于本领域的普通技术人员而言,根据本实用新型的教导,在不脱离本实用新型的原理与精神的情况下,对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
