技术领域
本实用新型涉及显示屏领域，具体是一种具有散热功能的显示屏。
背景技术
随着显示屏的应用，显示屏逐渐趋向于高端化、显示细致化发展，显示屏若未解决好散热问题，不但会影响其正常使用的性能，严重时会造成显示屏热量太高无法散出，损坏内部芯片，使得显示屏的有效使用寿命就会大大缩短。
目前很多显示屏通常都采用散热孔自然散热或者风扇吹风散热，自然散热时散热效率低，很难满足需求，风扇吹风散热时风扇内的电极自身也会发热，从而影响散热。
实用新型内容
本实用新型的目的在于提供一种具有散热功能的显示屏，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种具有散热功能的显示屏，包括支撑架、显示屏和吸热管，所述显示屏的上下两侧分别固定于所述支撑架的内壁两端，所述支撑架的背板与所述吸热管相接触，所述吸热管的底部进水口连接有第二连接管，所述吸热管的顶部出水口连接有第三连接管，所述第三连接管的另一端固定连接散热管，所述散热管的左侧与隔热板相接触。
作为本实用新型进一步的方案：所述散热管的右侧设有散热板，所述散热板的顶端与支撑架的内壁固定连接。
作为本实用新型再进一步的方案：所述散热板的右侧设有散热鳍片，所述散热鳍片包括散热棒体和鳍片。
作为本实用新型再进一步的方案：所述散热管的底部固定连接储水箱，所述储水箱的底端固定连接第一连接管。
作为本实用新型再进一步的方案：所述第一连接管的左端连通水泵，所述水泵的另一端连接第二连接管。
作为本实用新型再进一步的方案：所述支撑架的底端外壁固定连接抽风机，所述抽风机将连接腔中的空气抽出。
与现有技术相比，本实用新型实施例的有益效果是：该具有散热功能的显示屏通过冷凝液循环系统高效迅速带走显示屏工作时产生的热量，设有的吸热管完成显示屏与冷凝液的热交换，设有的散热鳍片完成冷凝液与空气的热交换，整个装置散热效果好，散热速率高。
附图说明
为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例。

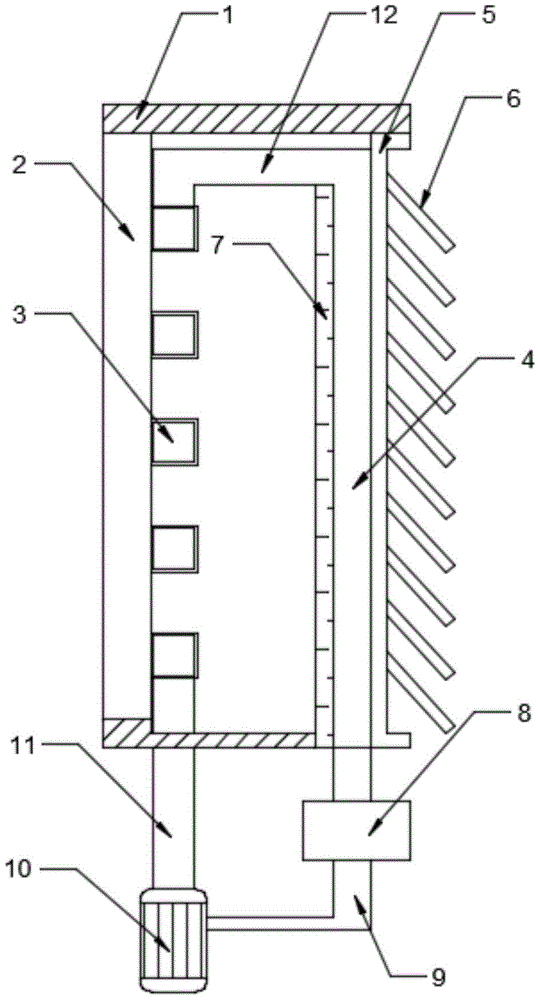

图1为实施例一的结构示意图。
图2为实施例一中吸热管的结构示意图。
图3为实施例一中散热鳍片的结构示意图。
图4为实施例二的结构示意图。
图中：1-支撑架，2-显示屏，3-吸热管，4-散热管，5-散热板，6-散热鳍片，61-散热棒体，62-鳍片，7-隔热板，8-储水箱，9-第一连接管，10-水泵，11-第二连接管，12-第三连接管，13-抽风机，14-连接腔。
具体实施方式
为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
实施例1
请参阅图1～3，本实用新型实施例中，一种具有散热功能的显示屏，包括支撑架1、显示屏2和吸热管3，所述显示屏2的上下两侧分别固定于所述支撑架1的内壁两端，所述支撑架1的背板与所述吸热管3相接触，所述吸热管3的管道为“井”状结构，所述吸热管3的底部进水口连接有第二连接管11，所述吸热管3的顶部出水口连接有第三连接管12，冷凝液由进水口进入管道，由下至上充满管道，保证了与显示屏背板接触的时间，并通过热交换带走显示屏工作时产生的热量，所述第三连接管12的另一端固定连接散热管4，所述散热管4的左侧与隔热板7相接触，隔热板7用于隔绝吸热管3产生的热量，防止对散热管4的散热造成影响。
进一步的，所述散热管4的右侧设有散热板5，所述散热板5的顶端与支撑架1的内壁固定连接，所述散热板5的右侧设有散热鳍片6，所述散热鳍片6包括散热棒体61和鳍片62,散热鳍片6的散热效率高，散热效果好，利于散热管4中冷凝液的快速散热。
进一步的，所述散热管4的底部固定连接储水箱8，所述储水箱8用于存放冷凝液，当显示屏2长时间工作时，在储水箱8的外周采取物理制冷的方法，能够快速降低冷凝液的温度，所述储水箱8的底端固定连接第一连接管9，所述第一连接管9的左端连通水泵10，所述水泵10的另一端连接第二连接管11，所述水泵10将散热完成的冷凝液从储水箱8中运至吸热管3中，形成循环系统。
本实用新型实施例的工作原理是：显示屏2工作时，打开水泵10，冷凝液通过第二连接管11被运输至吸热管3中，并由下至上充满管道，保证了冷凝液与显示屏背板接触的时间，通过热交换带走显示屏工作时产生的热量，接着液体由第三连接管12进入到散热管4中，散热管4的外壁与散热板5相接触，散热板5上设有散热鳍片6将散热管4中冷凝液的热量导出，冷却后的冷凝液经储水箱8和第一连接管9，再次由水泵10运输至吸热管3中，形成散热循环系统。
实施例2
请参阅图4，与实施例1不同的是，本实施例中设有抽风机13，所述抽风机13固定连接于所述支撑架1的底端外壁，所述抽风机13工作时，将连接腔14中的空气抽出，加快空气流通速度，防止热空气聚集在连接腔14中，影响热量的排出，降低散热效率，对显示屏2造成损害。
本实用新型实施例的工作原理是：显示屏2工作时，打开水泵10，冷凝液通过第二连接管11被运输至吸热管3中，并由下至上充满管道，保证了冷凝液与显示屏背板接触的时间，通过热交换带走显示屏工作时产生的热量，接着液体由第三连接管12进入到散热管4中，散热管4的外壁与散热板5相接触，散热板5上设有散热鳍片6将散热管4中冷凝液的热量导出，冷却后的冷凝液经储水箱8和第一连接管9，再次由水泵10运输至吸热管3中，形成散热循环系统，同时打开抽风机13,抽风机13将连接腔14中的空气抽出，加快空气流通速度，防止热空气聚集在连接腔14中，影响热量的排出。
综上所述，该具有散热功能的显示屏通过冷凝液循环系统高效迅速带走显示屏2工作时产生的热量，设有的吸热管3完成显示屏2与冷凝液的热交换，设有的散热鳍片6完成冷凝液与空气的热交换，整个装置散热效果好，散热速率高。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
在本实用新型的描述中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
