技术领域
本实用新型涉及一种水产养殖装置，具体是一种用于水产店可快捷清理残渣的水产养殖箱。
背景技术
水产养殖是人为控制下繁殖、培育和收获水生动植物的生产活动。一般包括在人工饲养管理下从苗种养成水产品的全过程。广义上也可包括水产资源增殖。水产养殖有粗养、精养和高密度精养等方式。粗养是在中、小型天然水域中投放苗种，完全靠天然饵料养成水产品，如湖泊水库养鱼和浅海养贝等。精养是在较小水体中用投饵、施肥方法养成水产品，如池塘养鱼、网箱养鱼和围栏养殖等。高密度精养采用流水、控温、增氧和投喂优质饵料等方法，在小水体中进行高密度养殖，从而获得高产，如流水高密度养鱼、虾等。
人们日常生活中购买鱼虾的时候一般都会去水产养殖店，水产养殖店里的水产物都是放置在水产养殖箱中功供顾客挑选的，但现有的水产养殖店所用的水产养殖箱大多难于清理鱼虾产生的残渣，且大部分水产养殖箱的供氧管仅仅是伸入水面以下而已，这样会造成水中供氧不足从而导致鱼虾的死亡。
实用新型内容
本实用新型的目的在于提供一种用于水产店可快捷清理残渣的水产养殖箱，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于水产店可快捷清理残渣的水产养殖箱，包括水箱、供氧装置、称重装置、排污装置和球状塞；所述水箱顶部设有箱盖，水箱左侧固定有供氧装置，水箱的底部为锥形面，水箱的底部中心位置设有通孔；水箱右侧面固定称重装置支架，称重装置支架连接称重装置，水箱右侧低于称重装置支架的位置固定有挂钩，挂钩可用来放置捞鱼工具；所述供氧装置输出端连接供氧管，供氧管贯穿箱盖伸入水箱的内部，供氧管位于水箱底部的管道呈蛇形排列且其上开设有多个氧气出口；所述排污装置为漏斗型结构，排污装置固定于水箱的底部通孔，排污装置的底部设有排污口，排污口连接排污管；所述球状塞为球型，球状塞上设有球状塞挂环，球状塞挂环连接拽拉绳，拽拉绳伸出水箱，拽拉绳的另一端连接拽拉环。
作为本实用新型进一步的方案：排污装置与水箱顶部的通孔通过螺纹连接。
作为本实用新型再进一步的方案：所述水箱的内壁上设有多个用于固定拽拉绳的拽拉绳固定环。
作为本实用新型再进一步的方案：所述拽拉绳固定环为不锈钢材质。
作为本实用新型再进一步的方案：所述球状塞的外表面为柔性材质。
作为本实用新型再进一步的方案：所述拽拉绳为不锈钢绳。
与现有技术相比，本实用新型的有益效果是：
本实用新型操作简单，可快捷的实现水箱养殖箱内部鱼粪和饲料残渣的清理，蛇形供氧管的设置保证了箱内供氧充足，避免出现鱼虾由于缺氧死亡的情况，称重装置的设置提高了水产店买卖鱼虾的便捷性同时整个装置结构简单，造价成本低，值得推广使用。
附图说明

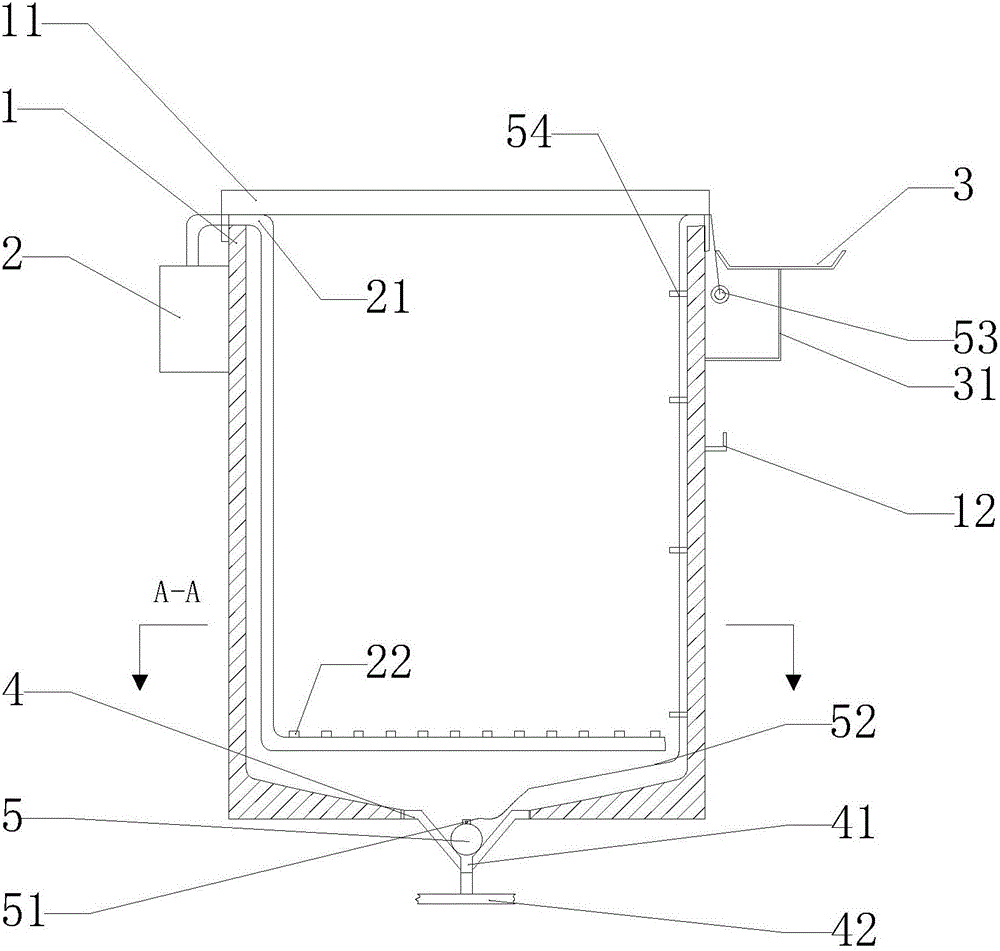

图1为用于水产店可快捷清理残渣的水产养殖箱的结构示意图。
图2为用于水产店可快捷清理残渣的水产养殖箱中A-A的结构示意图。
图3为用于水产店可快捷清理残渣的水产养殖箱中排污装置的结构示意图。
图4为用于水产店可快捷清理残渣的水产养殖箱中球状塞的结构示意图。
图中：1-水箱、11-箱盖、12-挂钩、2-供氧装置、21-供氧管、22-氧气出口、3-称重装置、31-称重装置支架、4-排污装置、41-排污口、42-排污管、5-球状塞、51-球状塞挂环、52-拽拉绳、53-拽拉环、54-拽拉绳固定环。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～4，本实用新型实施例中，一种用于水产店可快捷清理残渣的水产养殖箱，包括水箱1、供氧装置2、称重装置3、排污装置4和球状塞5；所述水箱1顶部设有箱盖11，水箱1左侧固定有供氧装置2，水箱1的底部为锥形面，水箱1的底部中心位置设有通孔；水箱1右侧面固定称重装置支架31，称重装置支架31连接称重装置3，水箱1右侧低于称重装置支架31的位置固定有挂钩12，挂钩12可用来放置捞鱼工具；所述供氧装置2输出端连接供氧管21，供氧管21贯穿箱盖11伸入水箱1的内部，供氧管21位于水箱1底部的管道呈蛇形排列且其上开设有多个氧气出口22；所述排污装置4为漏斗型结构，排污装置4固定于水箱1的底部通孔，排污装置4的底部设有排污口41，排污口1连接排污管42；所述球状塞5为球型，在初始状态下，由于水压的作用，球状塞5会紧紧贴合在排污装置4的内表面，形成密封，球状塞5上设有球状塞挂环51，球状塞挂环51连接拽拉绳52，拽拉绳52伸出水箱，拽拉绳52的另一端连接拽拉环53；
排污装置4与水箱1顶部的通孔通过螺纹连接；
所述水箱1的内壁上设有多个用于固定拽拉绳52的拽拉绳固定环54；
所述拽拉绳固定环54为不锈钢材质；
所述球状塞5的外表面为柔性材质，这样在水压作用下，球状塞5会和排污装置4的内表面贴合的更为紧密，密封性更好；
所述拽拉绳52为不锈钢绳，防腐效果更好；
本实用新型的工作原理是：
供氧装置2提供氧气，氧气经过供氧管21的输送来到水箱底部，再由氧气出口22出来为水箱内的鱼虾提供氧气，由于底部供氧管21为蛇形排布，故氧气供应范围广，避免了鱼虾出现缺氧的情况；由于水箱1底面为球型曲面，平时鱼虾所产生的的粪便及饲料的残渣会自动汇集到排污装置4的内表面上，当需要进行清理时，可拉拽拽拉环53，球状塞5就会移动，球状塞5外表面和排污装置4的内表面就会形成缺口，在水流作用下，鱼粪和饲料残渣就会从排污口41进入到排污管42中，从而到达对鱼粪和饲料残渣进行清理的目的，待清理完成以后，松开拽拉环53，球状塞5在水压作用下回到初始位置；当顾客需要买鱼虾时，可从挂钩12上拿取捞鱼工具，捞取后直接放置于称重装置3中进行称重，方便快捷。
本实用新型操作简单，可快捷的实现水箱养殖箱内部鱼粪和饲料残渣的清理；蛇形供氧管的设置保证了箱内供氧充足，避免出现鱼虾由于缺氧死亡的情况；称重装置的设置提高了水产店买卖鱼虾的便捷性；同时整个装置结构简单，造价成本低，值得推广使用。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
