技术领域
本实用新型涉及线缆生产技术领域，具体为一种线缆生产用电缆表面除水装置。
背景技术
在电线电缆生产过程中，常常需要印字以便标示和计米，对印字质量国家相关标准中也做了相应的规定：印字要清晰，耐擦。但实际生产过程中，绝缘线芯或电缆在经过水槽后，往往表面还带有大量的水渍，在这种情况下印字的清晰度和耐擦性要达到标准要求很难。目前，很多厂家都采用棉线团或海绵放置在水槽部位及水槽出线的地方，以达到除水的目的，但是这样需要经常更换棉线团或海绵，而且即使经常更换，在绝缘线芯或电缆达到喷码机或印字轮时，表面仍然附着了一层薄薄的水膜，虽然印字的清晰度暂时可能达到要求了，但是耐擦性往往不达标。
实用新型内容
本实用新型的目的在于提供一种线缆生产用电缆表面除水装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种线缆生产用电缆表面除水装置，包括夹持装置，所述夹持装置包括若干对滚轮，每对所述滚轮的两端均设置有条状杆，所述条状杆上开设有滑槽，所述滚轮轮轴插入滑槽内，且滑槽的两端均固定连接弹簧，所述弹簧沿滑槽长度方向设置，所述夹持装置的一侧设置刮水装置，所述条状杆和刮水装置均固定在机架上。
优选的，所述刮水装置包括安装管，所述安装管上安装有若干可伸缩杆件，且安装管的内腔设置有若干条带状气囊，且若干条带状气囊形成闭合环状，所述可伸缩杆件的一端固定连接条带状气囊，所述条带状气囊外接气泵。
优选的，所述可伸缩杆件为电动伸缩杆，且其远离条带状气囊的一端固定在安装管的内壁上。
优选的，所述刮水装置还包括调节管，所述调节管套设在安装管的外部，且调节管通过轴承与安装管活动连接，所述安装管的管壁上开设有若干通孔，所述调节管的内壁上开设有若干凹槽，所述凹槽的槽底呈渐开线状，所述可伸缩杆件包括细杆，每个通孔内通过一个细杆，所述细杆延伸到安装管内腔的一端连接条带状气囊，且细杆上套设有复位弹簧，所述复位弹簧的一端固定连接安装管，另一端固定连接细杆杆壁，所述凹槽的位置与通孔和可伸缩杆件的位置相对应，且凹槽、通孔和可伸缩杆件的数量一致。
优选的，还包括风干装置，所述风干装置位于刮水装置远离夹持装置的一侧，所述风干装置包括环状管，所述环状管的内缘管壁上开设有若干出气孔，且环状管外接气泵。
与现有技术相比，本实用新型的有益效果是：本技术方案提出的一种线缆生产用电缆表面除水装置除水效果好。
利用刮水装置将线缆表面的水分刮去，保证了除水的效果。
并且风干装置能够将经过刮水装置的线缆残留的少量水分风干，能够加快线缆干燥的速度。
附图说明

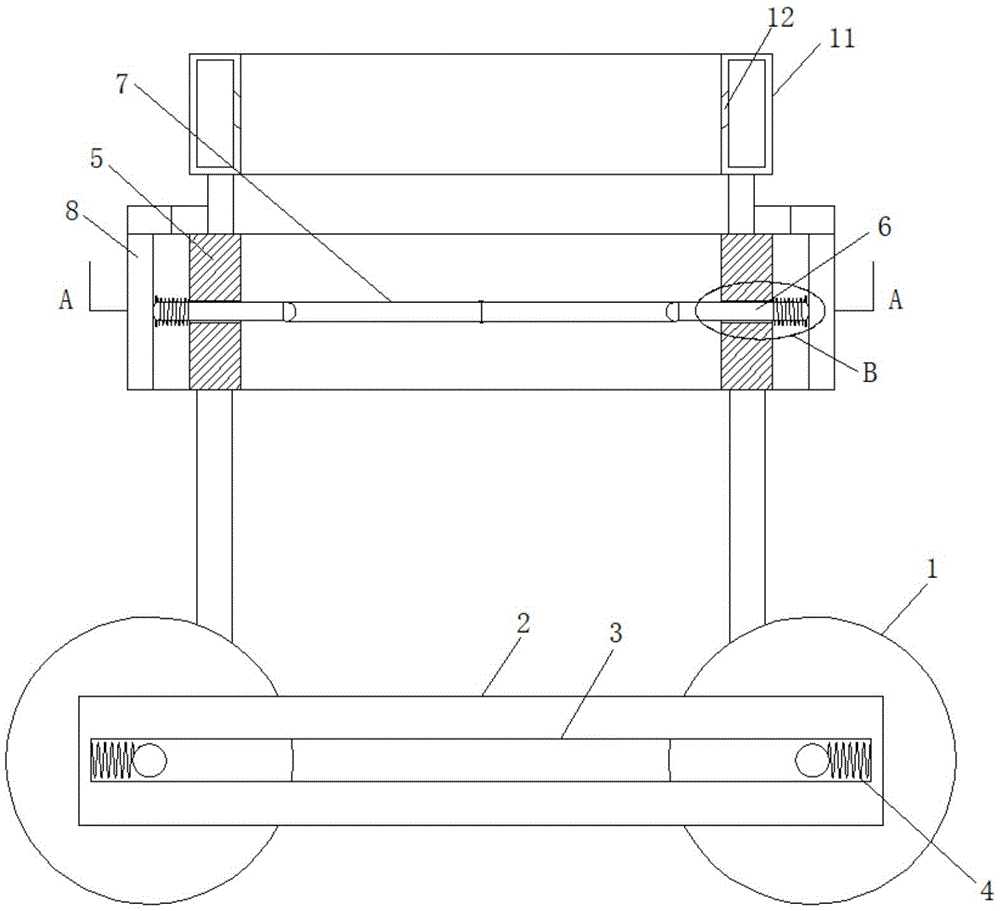

图1为本实用新型实施例1的结构示意图；
图2为图1的A-A截面图；
图3为图1的B处放大图；
图4为图2的C处放大图；
图5为本实用新型实施例1的结构示意图。
图中标号：1滚轮、2条状杆、3滑槽、4弹簧、5安装管、6可伸缩杆件、7条带状气囊、8调节管、9通孔、10凹槽、11环状管、12出气孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例1
请参阅图1-4，本实用新型提供一种技术方案：一种线缆生产用电缆表面除水装置，包括夹持装置，所述夹持装置包括若干对滚轮1，每对所述滚轮1的两端均设置有条状杆2，所述条状杆2上开设有滑槽3，所述滚轮1轮轴插入滑槽3内，且滑槽3的两端均固定连接弹簧4，所述弹簧4沿滑槽3长度方向设置，所述夹持装置的一侧设置刮水装置，所述条状杆2和刮水装置均固定在机架上。夹持装置夹持通过的线缆，保障线缆处于非缠绕状态。
所述刮水装置包括安装管5，所述安装管5上安装有若干可伸缩杆件6，且安装管5的内腔设置有若干条带状气囊7，且若干条带状气囊7形成闭合环状，条带状气囊7为橡胶囊，所述可伸缩杆件6的一端固定连接条带状气囊7，所述条带状气囊7外接气泵。所述刮水装置还包括调节管8，所述调节管8套设在安装管5的外部，且调节管8通过轴承与安装管5活动连接，所述安装管5的管壁上开设有若干通孔9，所述调节管8的内壁上开设有若干凹槽10，所述凹槽10的槽底呈渐开线状，所述可伸缩杆件6包括细杆61，每个通孔9内通过一个细杆61，所述细杆61延伸到安装管5内腔的一端连接条带状气囊7，且细杆61上套设有复位弹簧62，所述复位弹簧62的一端固定连接安装管5，另一端固定连接细杆61杆壁，所述凹槽10的位置与通孔9和可伸缩杆件6的位置相对应，且凹槽10、通孔9和可伸缩杆件6的数量一致。可伸缩杆件6能够使条带状气囊7能够贴合不同直径的线缆。使用时转动调节管8即可实现调节。
还包括风干装置，所述风干装置位于刮水装置远离夹持装置的一侧，所述风干装置包括环状管11，所述环状管11的内缘管壁上开设有若干出气孔12，且环状管11外接气泵。
本例能够适用直径小的线缆的表面除水。
实施例2
请参阅图5，本实用新型提供一种技术方案：一种线缆生产用电缆表面除水装置，包括夹持装置，所述夹持装置包括若干对滚轮1，每对所述滚轮1的两端均设置有条状杆2，所述条状杆2上开设有滑槽3，所述滚轮1轮轴插入滑槽3内，且滑槽3的两端均固定连接弹簧4，所述弹簧4沿滑槽3长度方向设置，所述夹持装置的一侧设置刮水装置，所述条状杆2和刮水装置均固定在机架上。
所述刮水装置包括安装管5，所述安装管5上安装有若干可伸缩杆件6，且安装管5的内腔设置有若干条带状气囊7，且若干条带状气囊7形成闭合环状，所述可伸缩杆件6的一端固定连接条带状气囊7，所述条带状气囊7外接气泵。
所述可伸缩杆件6为电动伸缩杆，且其远离条带状气囊7的一端固定在安装管5的内壁上。
还包括风干装置，所述风干装置位于刮水装置远离夹持装置的一侧，所述风干装置包括环状管11，所述环状管11的内缘管壁上开设有若干出气孔12，且环状管11外接气泵。
本例能够适用直径较大的线缆的表面除水。
