技术领域
本实用新型涉及五金工具技术领域，具体为一种电锯携带装置。
背景技术
电锯以电作为动力，用来切割木料、石料、钢材等的切割工具，边缘有尖齿，分手固定式和手提式，锯条一般是用工具钢制成，有圆形的，条形以及链式等多种。
电锯能够极大的节省切割材料的时间和人力，很受人们的喜爱，但是人们在使用电锯的过程中，往往只是简单的随手携带进行转移，操作不便，对电锯的防护很简陋，很容易造成损坏，同时由于锯齿的存在也可能会给工作人员带来安全隐患。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种电锯携带装置，解决了人们在使用电锯的过程中，往往只是简单的随手携带进行转移，操作不便，对电锯的防护很简陋，很容易造成损坏，同时由于锯齿的存在也可能会给工作人员带来安全隐患的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种电锯携带装置，包括外箱壳体，所述外箱壳体的内部设置有内箱壳体，所述外箱壳体内壁的下表面固定连接有两个第一伸缩装置，且第一伸缩装置的顶端与内箱壳体的下表面固定连接，所述外箱壳体内壁的左右两侧面均固定连接有四个第一定位板，且上下两个第一定位板的相对面固定连接有第一滑杆，所述第一滑杆的外表面滑动连接有第一滑套，所述第一滑套的右侧面固定连接有连接杆，且连接杆的右端固定连接在内箱壳体的左侧面，所述内箱壳体的内部设置有电锯本体，所述内箱壳体的左右两侧面均卡接有第一螺纹套，且第一螺纹套的内表面螺纹连接有第一螺纹柱，所述第一螺纹柱的右端固定连接有第一固定板，所述第一固定板的右侧面设置有第一海绵片，且第一海绵片的右侧面与电锯本体的左侧面搭接，所述内箱壳体内壁的背面固定连接有第二定位板，所述第二定位板内壁的左侧面固定连接有第二伸缩装置，且第二伸缩装置的右端固定连接在电锯本体的左侧面，所述第二定位板的右侧面卡接有第二螺纹套，所述第二螺纹套的内表面螺纹连接有第二螺纹柱，且第二螺纹柱的左端固定连接有第二固定板，所述第二固定板的左侧面设置有第二海绵片，且第二海绵片的左侧面搭接在电锯本体的右侧面，所述内箱壳体的上表面与内箱箱门的左侧通过销轴活动连接，且内箱箱门下表面的右侧搭接在内箱壳体的上表面，所述外箱壳体的左侧与外箱箱门的左侧通过第一合页活动连接，所述外箱箱门内壁的上表面固定连接有第三伸缩装置，且第三伸缩装置的底端搭接在内箱箱门的上表面，所述外箱箱门的右侧面与连接板通过第二合页活动连接，所述外箱壳体的右侧面开设有卡槽，且外箱箱门的右侧面开设有通孔，所述卡槽和通孔的内部插接有插销。
优选的，所述第一螺纹柱的右端固定连接有第一把手，所述第二螺纹柱的右端固定连接有第二把手，且第一把手和第二把手的形状均为圆形。
优选的，所述内箱箱门的上表面固定连接有第三把手，所述外箱箱门的上表面固定连接有第四把手，且第三把手和第四把手的形状均为U形。
优选的，所述插销的右侧面与连接绳的一端固定连接，且连接绳的另一端固定连接在外箱壳体的右侧面。
优选的，所述第一伸缩装置包括套筒，所述套筒的底端固定连接在外箱壳体内壁的下表面，且套筒的内表面卡接有第二滑套，所述第二滑套的内表面滑动连接有第二滑杆，所述第二滑杆的顶端固定连接在内箱壳体的下表面，且第二滑杆的底端与弹簧的顶端固定连接，所述弹簧的底端固定连接在套筒内壁的下表面。
优选的，所述第二伸缩装置和第三伸缩装置的结构与第一伸缩装置的结构相同，所述第二定位板的形状为U形。
(三)有益效果
本实用新型提供了一种电锯携带装置，具备以下有益效果：
1、该电锯携带装置，通过设置内箱壳体、第一固定板、第一螺纹柱、第一螺纹套、第二定位板、第二伸缩装置、第二固定板、第二螺纹柱、第二螺纹套，从而便于完成对电锯本体的固定工作，通过设置第一海绵片和第二海绵片，从而便于对电锯本体起到防护作用，通过设置第一伸缩装置、第三伸缩装置、内箱箱门、第一定位板、第一滑杆、第一滑套和连接杆，从而在对电锯本体携带的过程中对其进行进一步的防护。
2、该电锯携带装置，通过设置连接板、卡槽、通孔、插销和连接绳，从而便于对外箱箱门和外箱壳体进行固定连接，便于人们的使用，且本实用新型结构紧凑，设计合理，实用性强。
附图说明

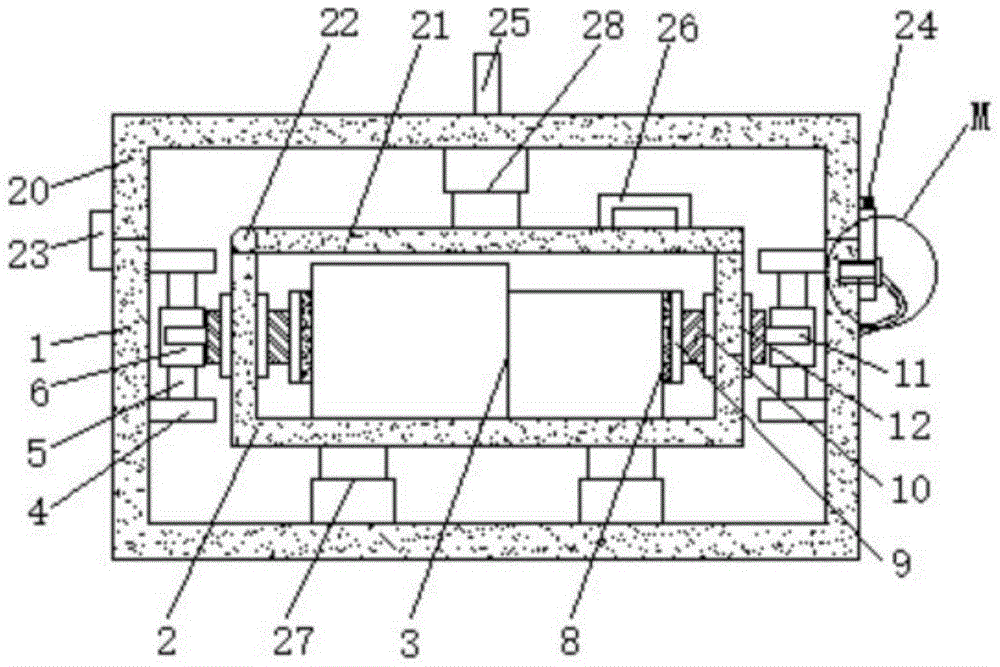

图1为本实用新型正视的剖面结构示意图；
图2为本实用新型俯视的剖面结构示意图；
图3为本实用新型M处放大的结构示意图；
图4为本实用新型第一伸缩装置正视的结构示意图。
图中：1外箱壳体、2内箱壳体、3电锯本体、4第一定位板、5第一滑杆、6第一滑套、7连接杆、8第一海绵片、9第一固定板、10第一螺纹柱、11第一把手、12第一螺纹套、13第二把手、14第二螺纹套、15第二螺纹柱、16第二固定板、17第二海绵片、18第二定位板、19第二伸缩装置、20外箱箱门、21内箱箱门、22销轴、23第一合页、24第二合页、25第四把手、26第三把手、27第一伸缩装置、271套筒、272弹簧、273第二滑套、274第二滑杆、28第三伸缩装置、29卡槽、30通孔、31插销、32连接绳、33连接板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-4所示，本实用新型提供一种技术方案：一种电锯携带装置，包括外箱壳体1，外箱壳体1的内部设置有内箱壳体2，外箱壳体1内壁的下表面固定连接有两个第一伸缩装置27，且第一伸缩装置27的顶端与内箱壳体2的下表面固定连接，第一伸缩装置27包括套筒271，套筒271的底端固定连接在外箱壳体1内壁的下表面，且套筒271的内表面卡接有第二滑套273，第二滑套273的内表面滑动连接有第二滑杆274，第二滑杆274的顶端固定连接在内箱壳体2的下表面，且第二滑杆274的底端与弹簧272的顶端固定连接，弹簧272的底端固定连接在套筒271内壁的下表面，外箱壳体1内壁的左右两侧面均固定连接有四个第一定位板4，且上下两个第一定位板4的相对面固定连接有第一滑杆5，通过设置第一定位板4，从而便于对第一滑杆5进行固定，第一滑杆5的外表面滑动连接有第一滑套6，第一滑套6的右侧面固定连接有连接杆7，且连接杆7的右端固定连接在内箱壳体2的左侧面，通过设置连接杆7，从而便于对第一滑套6和内箱壳体2进行固定连接，内箱壳体2的内部设置有电锯本体3，内箱壳体2的左右两侧面均卡接有第一螺纹套12，且第一螺纹套12的内表面螺纹连接有第一螺纹柱10，通过设置第一螺纹套12，从而便于其与第一螺纹柱10发生螺纹传动，第一螺纹柱10的右端固定连接有第一把手11，通过设置第一把手11，从而便于控制第一螺纹柱10进行旋转，第一螺纹柱10的右端固定连接有第一固定板9，第一固定板9的右侧面设置有第一海绵片8，且第一海绵片8的右侧面与电锯本体3的左侧面搭接，内箱壳体2内壁的背面固定连接有第二定位板18，第二定位板18的形状为U形，第二定位板18内壁的左侧面固定连接有第二伸缩装置19，且第二伸缩装置19的右端固定连接在电锯本体3的左侧面，第二定位板18的右侧面卡接有第二螺纹套14，第二螺纹套14的内表面螺纹连接有第二螺纹柱15，通过设置第二螺纹套14，从而便于其与第二螺纹柱15发生螺纹传动，第二螺纹柱15的右端固定连接有第二把手13，通过设置第二把手13，从而便于控制第二螺纹柱15进行旋转，且第一把手11和第二把手13的形状均为圆形，且第二螺纹柱15的左端固定连接有第二固定板16，第二固定板16的左侧面设置有第二海绵片17，且第二海绵片17的左侧面搭接在电锯本体3的右侧面，通过设置第一海绵片8和第二海绵片17，从而便于对电锯本体3起到防护作用，内箱壳体2的上表面与内箱箱门21的左侧通过销轴22活动连接，且内箱箱门21下表面的右侧搭接在内箱壳体2的上表面，内箱箱门21的上表面固定连接有第三把手26，外箱壳体1的左侧与外箱箱门20的左侧通过第一合页23活动连接，外箱箱门20的上表面固定连接有第四把手25，且第三把手26和第四把手25的形状均为U形，外箱箱门20内壁的上表面固定连接有第三伸缩装置28，且第三伸缩装置28的底端搭接在内箱箱门21的上表面，第二伸缩装置19和第三伸缩装置28的结构与第一伸缩装置27的结构相同，通过设置第一伸缩装置27、第三伸缩装置28、内箱箱门21、第一定位板4、第一滑杆5、第一滑套6和连接杆7，从而在对电锯本体3携带的过程中对其进行进一步的防护，外箱箱门20的右侧面与连接板33通过第二合页24活动连接，外箱壳体1的右侧面开设有卡槽29，且外箱箱门20的右侧面开设有通孔30，卡槽29和通孔30的内部插接有插销31，插销31的右侧面与连接绳32的一端固定连接，且连接绳32的另一端固定连接在外箱壳体1的右侧面，通过设置连接板33、卡槽29、通孔30、插销31和连接绳32，从而便于对外箱箱门20和外箱壳体1进行固定连接，便于人们的使用。
使用时，在将电锯本体3放置在内箱壳体2的内部后，首先通过控制第一把手11使第一螺纹柱10进行顺时针转动，在第一螺纹套12的作用下，即可完成对电锯本体3后侧的固定工作，再通过控制第二把手13使第二螺纹柱15进行顺时针转动，在第二螺纹套14和第二伸缩装置19的作用下，即可完成对电锯本体3前侧的固定工作，在通过控制第三把手26关闭内箱箱门21后，再通过控制第四把手25关闭外箱箱门20并将插销31插接在卡槽29和通孔30的内部，此时便完成了对电锯本体3的固定工作，即可对其进行携带转移。
综上可得，1、该电锯携带装置，通过设置内箱壳体2、第一固定板9、第一螺纹柱10、第一螺纹套12、第二定位板18、第二伸缩装置19、第二固定板16、第二螺纹柱15、第二螺纹套14，从而便于完成对电锯本体3的固定工作，通过设置第一海绵片8和第二海绵片17，从而便于对电锯本体3起到防护作用，通过设置第一伸缩装置27、第三伸缩装置28、内箱箱门21、第一定位板4、第一滑杆5、第一滑套6和连接杆7，从而在对电锯本体3携带的过程中对其进行进一步的防护。
2、该电锯携带装置，通过设置连接板33、卡槽29、通孔30、插销31和连接绳32，从而便于对外箱箱门20和外箱壳体1进行固定连接，便于人们的使用，且本实用新型结构紧凑，设计合理，实用性强。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
