技术领域
本实用新型涉及实木板转运的技术领域，尤其涉及一种用于木板转运的翻转装置技术领域。
背景技术
随着人类生活水平的提高，人们对家装板材的要求也越来越高，不仅对其外观美感有着严格要去，对木板的环保、多功能等特性需求日益加大。
家装板材是采用木板进行表面加工而成的，木板在加工过程中，需要经过多道工序完成。而随着家装板材市场用量的大幅度增加，为了提高板材的加工效率，各生产企业也由当初的以手工作业为主的生产改变为生产线生产，从而提高板材的加工效率，节省加工时间。
家装板材在生产过程中，因对其正反两面均有着极高的生产要求，因此，在生产中，需要对板材进行翻转运输，以达到两面加工的需求，为此，我们设计一种用于木板转运的翻转装置。
实用新型内容
为解决现有技术方案的缺陷，本实用新型公开了一种用于木板转运的翻转装置。
本实用新型公开了一种用于木板转运的翻转装置，包括：输送带、转运带、翻转架，所述输送带与转运带之间设有翻转架，所述翻转架的左右两端为右侧夹紧端、左侧夹紧端，所述右侧夹紧端、左侧夹紧端分别正对输送带、转运带设置，且右侧夹紧端与左侧夹紧端上分别开设有相对称设置的右侧夹紧槽、左侧夹紧槽，所述右侧夹紧端与左侧夹紧端之间开设有转轴避让孔，所述转轴避让孔内设置与翻转架转动连接的转轴，所述转轴的后侧轴端固接翻转电机。
优选的，所述右侧夹紧端的右侧顶角、左侧夹紧端的左侧底角位置处均设有多个弧形状的弹性压板，且弹性压板通过轴销与翻转架转动连接。
优选的，所述弹性压板的弧形顶端固接沿水平方向上设置的滑动板，所述滑动板滑动装配安装在立杆上，所述立杆上套设有弹簧，且弹簧的两端分别固接滑动板、翻转架。
优选的，所述输送带与转运带的传输方向一致，且均为水平向左传输。
优选的，所述转轴的转动方向为逆时针转动，且旋转一次的周期转动角度为180°。
优选的，所述右侧夹紧槽、左侧夹紧槽为开口相反的U型槽状，且槽壁上设有一层防滑夹层。
有益效果是：1、可以通过翻转电机带动翻转架转动180°，使得右侧夹紧端与左侧夹紧端对调位置进行夹紧翻转作业，使得翻转操作连贯，使得一侧夹紧端夹紧输送带来料的传输木板，另一侧夹紧端释放翻转后的传输木板。
2、弹性压板使得夹紧传输木板端弹性抵触牢靠，且在滑动板及弹簧的弹性作用下，方便释放对传输木板端弹性抵触，使得传输木板经翻转后方便的释放至转运带上。
3、翻转装置结构简单，制作成本投入较低，翻转夹紧操作稳定可靠，根据木板表面加工需求，对木板进行180°翻转，便于人工操作，极大的节省了人力和物力的投入，降低劳动强度，提高产品加工效率。
附图说明

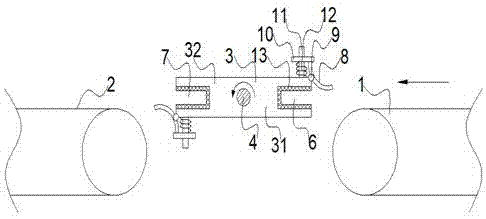

图1是本实用新型一种用于木板转运的翻转装置的俯视图；
图2是本实用新型一种用于木板转运的翻转装置的翻转架俯视图。
其中：1-输送带；2-转运带；3-翻转架；31-右侧夹紧端；32-左侧夹紧端；33-转轴避让孔；4-转轴；5-翻转电机；6-右侧夹紧槽；7-左侧夹紧槽；8-弹性压板；9-轴销；10-滑动板；11-立杆；12-弹簧；13-防滑夹层。
具体实施方式
如图1-2所示，本实用新型公开了一种用于木板转运的翻转装置，包括：输送带1、转运带2、翻转架3，所述输送带1与转运带2的传输方向一致，且均为水平向左传输，所述输送带1与转运带2之间设有翻转架3，所述翻转架3的左右两端为右侧夹紧端31、左侧夹紧端32，所述右侧夹紧端31、左侧夹紧端32分别正对输送带1、转运带2设置，且右侧夹紧端31与左侧夹紧端32上分别开设有相对称设置的右侧夹紧槽6、左侧夹紧槽7。
所述右侧夹紧槽6、左侧夹紧槽7为开口相反的U型槽状，且槽壁上设有一层防滑夹层13，设置防滑夹层13用于使得右侧夹紧槽6、左侧夹紧槽7内夹紧传输木板的端部夹紧牢靠，避免其发生侧移。
所述右侧夹紧端31与左侧夹紧端32之间开设有转轴避让孔33，所述转轴避让孔33内设置与翻转架3转动连接的转轴4，所述转轴4的后侧轴端固接翻转电机5，所述转轴4的转动方向为逆时针转动，且旋转一次的周期转动角度为180°，使得转动轴4逆时针旋转180°即可完成一次翻转工序。
所述右侧夹紧端31的右侧顶角、左侧夹紧端32的左侧底角位置处均设有多个弧形状的弹性压板8，且弹性压板8通过轴销9与翻转架3转动连接。
所述弹性压板8的弧形顶端固接沿水平方向上设置的滑动板10，所述滑动板10滑动装配安装在立杆11上，所述立杆11上套设有弹簧12，且弹簧12的两端分别固接滑动板10、翻转架3，使得滑动板10在弹簧12弹性拉动的作用下沿立杆11上下滑动。
本实用新型是这样实施的：输送带1与转动带2之间设有翻转架3，在传输木板向左侧传输时，木板的端部传输至翻转架3的右侧夹紧端31上的右侧夹紧槽6夹紧固定，并通过弧形状的弹性压板8的弹性抵触压设在传输木板的上表面，使得传输木板夹紧固定在右侧夹紧槽6内固定牢靠，开启翻转电机5，使得转轴4带动翻转架3逆时针翻转180°，使得右侧夹紧端31翻转至正对转运带2，而左侧夹紧端32翻转至正对输送带1，操作人员上推滑动板10，使得滑动板10沿立杆11上移时，固接弹性压板8的一端上推，使得弧形状的弹性压板8与翻转架3转动的另一弧形段接触对传输木板的弹性抵触压设，使得传输木板翻转至转运带2上翻转后继续向前传输，且滑动板10在弹簧12的作用下恢复，便于进行下次压紧作业；此时右侧夹紧端31与左侧夹紧端32对调位置进行夹紧翻转作业，使得翻转操作连贯。采用本技术方案，翻转装置结构简单，制作成本投入较低，翻转夹紧操作稳定可靠，根据木板表面加工需求，对木板进行180°翻转，便于人工操作，极大的节省了人力和物力的投入，降低劳动强度，提高产品加工效率。
最后应说明的是：以上实施例仅用以说明本实用新型而并非限制本实用新型所描述的技术方案；因此，尽管本说明书参照上述的各个实施例对本实用新型已进行了详细的说明，但是，本领域的普通技术人员应当理解，仍然可以对本实用新型进行修改或等同替换；而一切不脱离本实用新型的精神和范围的技术方案及其改进，其均应涵盖在本实用新型的权利要求范围中。
