技术领域
本实用新型涉及汽车尾气处理技术领域,具体为一种方便拆卸清洗式汽车尾气处理装置。
背景技术
汽车尾气中含有多种不同的化合物,其中的污染物有固体悬浮微粒(重金属化合物、铅化合物、黑烟及油雾等)、臭气(甲醛等)、一氧化碳、二氧化碳、碳氢化合物、氮氧化合物、铅及硫氧化合物等,一辆轿车一年排出的有害废气比自身重量大3倍,尾气在直接危害人体健康的同时,还会对人类生活的环境产生深远影响,如尾气中的二氧化硫具有强烈的刺激性气味,达到一定浓度时容易导致“酸雨”的发生,造成土壤和水源酸化,影响农作物和其它植物的生长,因此,需要对汽车尾气进行处理,现有的汽车尾气处理装置需要经常拆卸对过滤筒内的过滤网进行清洗以保证过滤的效果,但是目前过滤筒拆卸较为繁琐复杂,费时费力,不利于推广。
实用新型内容
本实用新型的目的在于提供一种方便拆卸清洗式汽车尾气处理装置,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种方便拆卸清洗式汽车尾气处理装置,包括排气管连接筒、过滤筒、过滤网和气体排出管,所述排气管连接筒的右侧插接有过滤筒,所述过滤筒的内腔从左到右依次卡接有过滤网,所述过滤筒的右侧过盈配合有气体排出管,所述排气管连接筒的内腔上下两侧表面均预留有滑槽,所述滑槽的左端封闭,所述过滤筒的上下两侧左端均焊接有与滑槽相配合的滑块,所述排气管连接筒的上下两侧均焊接有第一连接块,且第一连接块的外侧焊接有第一矩形板,所述过滤筒的上下两侧均焊接有第二连接块,所述第二连接块的外侧焊接有第二矩形板,所述第二矩形板的左侧螺接有螺杆,且螺杆的左侧与第一矩形板螺接,所述螺杆的外壁中心位置过盈配合有套环,且套环的外壁上焊接有圆柱杆。
优选的,所述过滤筒的外壁上套接有橡胶圈。
优选的,所述第一矩形板与第二矩形板内腔的螺纹方向是相反的。
优选的,所述圆柱杆的数量为两个,且两个圆柱杆相对于套环对称设置。
优选的,所述第一矩形板的长度大于第二矩形板的长度。
与现有技术相比,本实用新型的有益效果是:该方便拆卸清洗式汽车尾气处理装置,拆卸时,通过逆时针转动圆柱杆,可以使套环带动螺杆在第一矩形板和第二矩形板内转动,可以使螺杆从第一矩形板和第二矩形板内转动出来,随着螺杆的转动可以加大第一矩形板和第二矩形板之间的间距,通过滑块与滑槽配合相连,可以使过滤筒带动滑块在滑槽内向右侧滑动,从而使过滤筒从排气管连接筒内移动出来,可以对过滤筒内的过滤网进行清洗,过滤筒的拆卸操作简单,省时省力,有利于推广。
附图说明

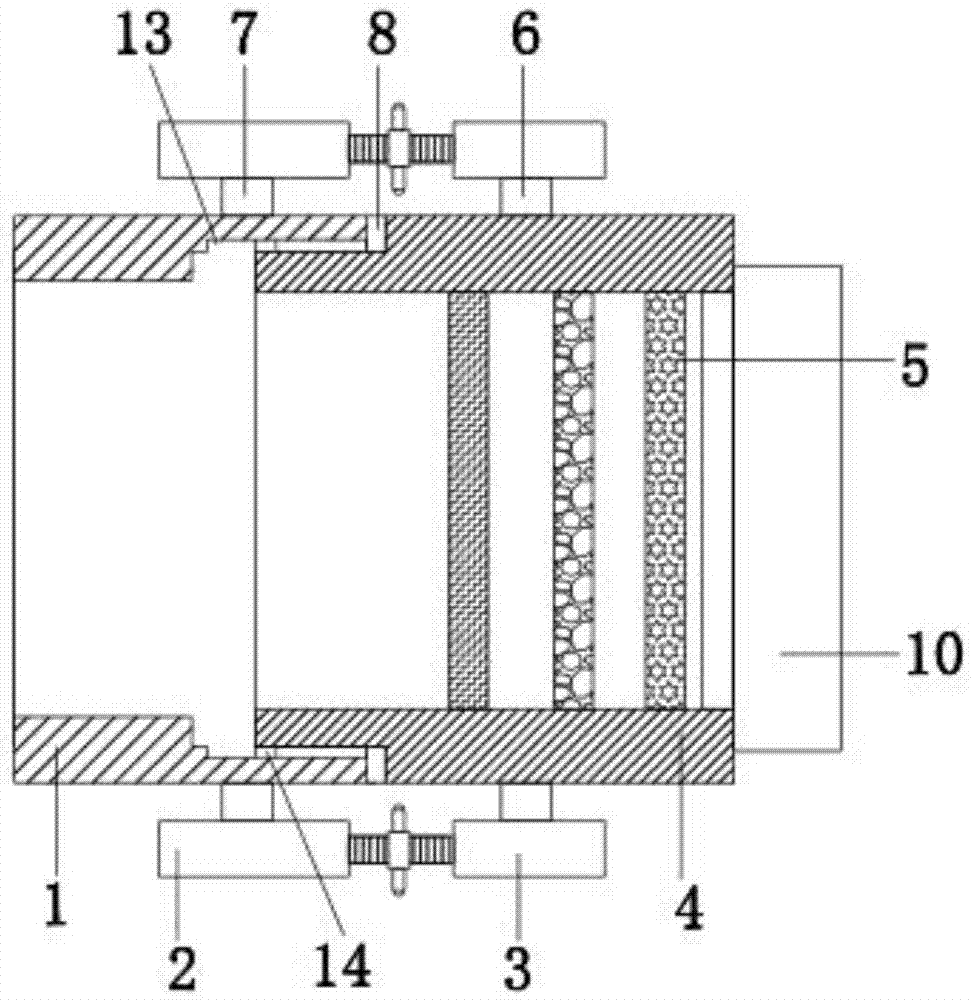

图1为本实用新型结构示意图;
图2为本实用新型的螺杆结构示意图。
图中:1、排气管连接筒,2、第一矩形板,3、第二矩形板,4、过滤筒,5、过滤网,6、第二连接块,7、第一连接块,8、橡胶圈,9、螺杆,10、气体排出管,11、圆柱杆,12、套环,13、滑槽,14、滑块。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-2,本实用新型提供一种技术方案:一种方便拆卸清洗式汽车尾气处理装置,包括排气管连接筒1、过滤筒4、过滤网5和气体排出管10,排气管连接筒1的右侧插接有过滤筒4,过滤筒4的外壁上套接有橡胶圈8,通过橡胶圈8可以加强过滤筒3与排气管连接筒1之间的严密性,过滤筒4的内腔从左到右依次卡接有过滤网5,过滤筒4的右侧过盈配合有气体排出管10,排气管连接筒1的内腔上下两侧表面均预留有滑槽13,滑槽13的左端封闭,过滤筒4的上下两侧左端均焊接有与滑槽13相配合的滑块14,通过滑块14与滑槽13配合相连,可以使过滤筒4带动滑块14在滑槽13内滑动,排气管连接筒1的上下两侧均焊接有第一连接块7,且第一连接块7的外侧焊接有第一矩形板2,过滤筒4的上下两侧均焊接有第二连接块6,第二连接块6的外侧焊接有第二矩形板3,第一矩形板2的长度大于第二矩形板3的长度,由于第一矩形板2的长度大于第二矩形板3可以保证螺杆9从第二矩形板3上转动出来时,螺杆9的左端留在第一矩形板2内,第一矩形板2与第二矩形板3内腔的螺纹方向是相反的,在螺杆9转动时,可以使第一矩形板2与第二矩形板3向相反的方向移动,第二矩形板3的左侧螺接有螺杆9,且螺杆9的左侧与第一矩形板2螺接,通过逆时针转动圆柱杆11,可以使套环12带动螺杆9在第一矩形板2和第二矩形板3内转动,可以使螺杆9从第一矩形板2和第二矩形板3内转动出来,随着螺杆9的转动可以加大第一矩形板2和第二矩形板3之间的间距,顺时针转动圆柱杆11可以缩小第一矩形板2和第二矩形板3之间的间距,螺杆9的外壁中心位置过盈配合有套环12,且套环12的外壁上焊接有圆柱杆11,圆柱杆11的数量为两个,且两个圆柱杆11相对于套环12对称设置。
拆卸时,逆时针转动圆柱杆11,可以使套环12带动螺杆9在第一矩形板2和第二矩形板3内转动,随着螺杆9的转动可以使螺杆9从第一矩形板2和第二矩形板3内转动出来,加大第一矩形板2和第二矩形板3之间的间距,同时使过滤筒3与排气管连接筒1向外侧移动,过滤筒4可以带动滑块14在滑槽13内向右侧滑动,从而使过滤筒4从排气管连接筒1内移动出来,由于第一矩形板2的长度大于第二矩形板3,随着转动螺杆9从第二矩形板3上脱落下来,使过滤筒4分离下来,可以对过滤筒4内的过滤网5进行清洗,清洗好后,将滑块14插入滑槽13内,使过滤筒4插入排气管连接筒1内,螺杆9的右侧与第二矩形板3左侧表面的螺孔接触上,顺时针转动圆柱杆11可以使螺杆9转动进第二矩形板3内,随着转动可以将过滤筒4与排气管连接筒1组合在一起,拆卸与组装都很方便,使用灵活,实用性强。
