技术领域
本实用新型涉及天然气开采技术领域，具体为一种天然气开采用照明装置。
背景技术
随着生活水平的提高，对于天然气的使用量也越来越大。天然气和原油一样埋藏在地下封闭的地质构造之中，天然气和原有一样需要进行开采，其开采方法既与原油的开采方法十分相似，又有其特殊的地方。
天然气开采时必不可少的就是井下的照明装置，目前对于井下的照明装置，要求非常高，目前的井下照明装置具备了移动的防爆功能，但是还是存在一些缺陷，比如：受井下地质的影响，在安装时不方便，容易晃动，同时不方便对灯体进行调节，影响施工效果。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种天然气开采用照明装置，优点在于，首先照明装置具备了安装方便的效果，并且携带方便；其次方便了对灯体的调节，提高照明的效果，方便施工；再者还达到了对灯体的保护效果；进一步的还达到了对蓄电池的保护效果。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种天然气开采用照明装置，包括两根相互平行的第一支撑杆和第二支撑杆，所述第一支撑杆的底部设置有夹紧机构，所述第二支撑杆的上部设置有伸缩机构，并且伸缩机构的顶部与夹紧机构连接，所述第一支撑杆的一端设置有储纳箱，所述储纳箱的一侧通过连接杆固定连接有旋转机构，旋转机构上设置有灯体，所述储纳箱的底部一侧设置有开关，并且储纳箱的另一侧固定连接有支臂，支臂的一端固定连接有竖杆，竖杆的顶端与第一支撑杆的底部固定连接，所述储纳箱的内壁两侧均设置有防潮膜，并且储纳箱的内壁底部设置有缓冲机构，缓冲机构的顶部设置有蓄电池，蓄电池通过开关与灯体电性连接，所述夹紧机构由与第一支撑杆固定连接的夹紧筒、夹紧筒内壁顶部设有的第一磁铁、夹紧筒一侧内壁设置有的定位筒、与定位筒套接并设置在夹紧筒另一侧的销轴、与第一磁铁相吸附的第二磁铁、第二磁铁底部固定连接有的夹紧杆共同构成。
优选的，所述伸缩机构包括固定连接在第二支撑杆上的壳体，所述壳体的顶部穿插设置有升降杆，升降杆上开设有长形槽，长形槽的内壁一侧设置有齿条，所述升降杆的顶端与夹紧杆的底端固定连接，所述壳体的一侧穿插设置有旋转轴，所述旋转轴裸露壳体外侧的一端固定连接有手柄，所述旋转轴的另一端贯穿升降杆并与壳体内壁另一侧的轴承内圈转动连接，所述旋转轴上且位于升降杆右侧与壳体内壁之间设置有环形板，环形板与手柄之间通过定位销固定连接，所述旋转轴上且位于长形槽内固定套接有第一齿轮，第一齿轮与齿条啮合，所述壳体的内壁另一侧且位于轴承的两侧对称设置有U形卡槽，并且U形卡槽与升降杆滑动接触。
优选的，所述旋转机构包括与连接杆相连接的箱体，箱体的前表面穿插设置有转动轴,转动轴裸露箱体外侧的一端设置有把手，所述转动轴的另一端与箱体内壁一侧的套筒转动连接，所述转动轴上且位于箱体的内部固定套接有横杆，横杆的一端贯穿箱体并延伸至箱体的外侧与灯体连接，所述横杆的另一端固定连接有第二齿轮，所述箱体的内壁左侧固定连接有伸缩杆，所述伸缩杆上固定套接有移动板，并且伸缩杆的一端固定连接有卡齿，并且卡齿与第二齿轮卡接，所述移动板的两端贯穿箱体的前后两侧并延伸至箱体的外侧与推板固定连接，所述箱体的前后两侧的表面上均固定连接有支撑块，支撑块的一侧固定连接有复位弹簧，复位弹簧的一端与移动板的一侧固定连接。
优选的，所述缓冲机构包括设在储纳箱内壁底部的橡胶垫，所述橡胶垫内壁底部对称设置的第三磁铁、所述橡胶垫的内壁底部且位于两个第三磁铁之间设置有缓冲弹簧，缓冲弹簧的顶部固定连接有垫板，垫板的顶部与蓄电池搭接，所述垫板的底部两侧且位于第三磁铁的上方设置有第四磁铁，所述橡胶垫的顶部开设有供蓄电池搭接的通孔。
优选的，所述灯体上设置有防护机构，所述防护机构由灯体底部的防尘罩、灯体顶部设置的防尘膜、灯体前表面开设的散热孔共同构成。
优选的，所述第二磁铁的顶部设置有齿牙，并且第一磁铁对应齿牙的部位开设有牙槽。
优选的，所述销轴的一端贯穿夹紧杆上开设的通孔，所述夹紧杆的底端延伸至夹紧筒的外侧。
优选的，所述第一支撑杆和第二支撑杆的另一端均固定连接有尖端块，两个尖端块的顶点位于同一垂直线上。
优选的，所述环形板与手柄上环绕开设有供定位销穿插的销孔。
优选的，所述箱体的一端开设有供横杆移动的槽口，并且箱体的前后两侧均开设有供移动板移动的开口。
(三)有益效果
本实用新型提供了一种天然气开采用照明装置。具备以下有益效果：
(1)、通过对夹紧机构、伸缩机构、旋转机构和防护机构的设置，首先照明装置具备了安装方便的效果，并且携带方便；其次方便了对灯体的调节，提高照明的效果，方便施工；再者还达到了对灯体的保护效果；进一步的还达到了对蓄电池的保护效果。
(2)、夹紧机构的设置，采用夹紧筒、第一磁铁、定位筒、销轴、第二磁铁、夹紧杆、齿牙和牙槽的结构设计，销轴用来固定夹紧杆，并且第一磁铁和第二磁铁相吸附，同时齿牙和牙槽卡接，齿牙和牙槽的设计，避免了夹紧杆的移动错位，提高支撑和安装效率，并且携带方便，方便井下操作。
(3)、伸缩机构的设置，方便了第一支撑杆与第二支撑杆的固定，通过摇动手柄带动旋转轴旋转，并且旋转的同时第一齿轮带动齿条移动，推动升降杆升降，U形卡槽起到了对升降杆的限位效果，环形板和定位销的设置，方便对伸缩机构的固定。
(4)、旋转机构的设置，采用箱体、转动轴、把手、套筒、横杆、第二齿轮、伸缩杆、移动板、卡齿、推板、支撑块、复位弹簧的结构搭配方式，方便了对灯体光线的角度调节，方便井下照明，提高工作效率，其中复位弹簧的设置，方便卡齿与第二齿轮卡接，控制调整后灯体的角度，减轻工作人员的负担。
(5)、支臂和竖杆的设置，进一步的对灯体进行支撑加固，提高了灯体的使用寿命。
(6)、缓冲机构的设置，在缓冲弹簧的作用下，并且第三磁铁配合第四磁铁，达到了对蓄电池缓冲的效果，提高蓄电池的使用寿命，并且防潮膜的设置，避免了蓄电池受潮。
(7)、防护机构的设置，在防尘罩、防尘膜、散热孔的作用下，不仅达到了对灯体的防尘效果，而且具备了散热的功能，提高灯体的使用寿命，方便使用。
附图说明

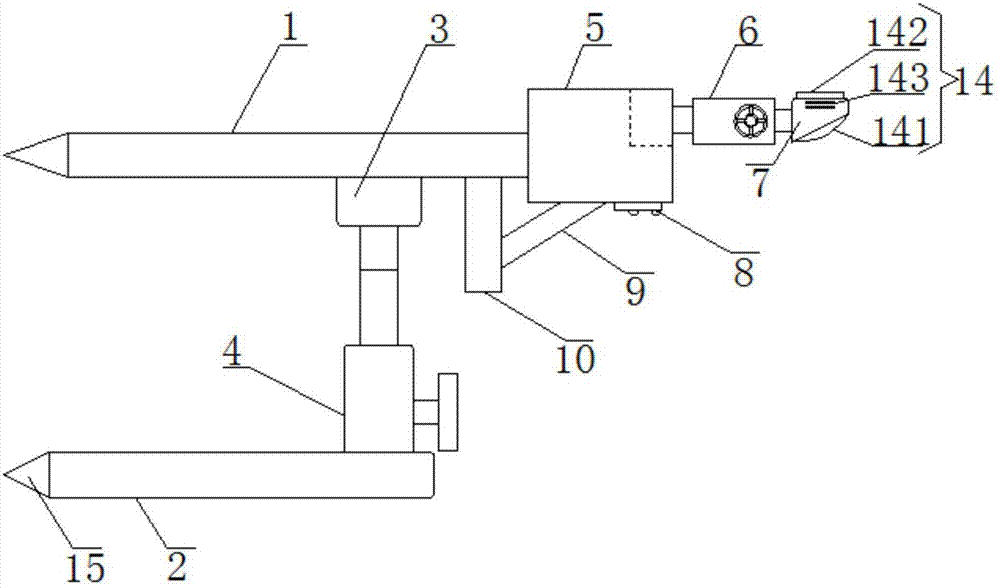

图1为本实用新型结构示意图；
图2为本实用新型夹紧机构的结构示意图；
图3为本实用新型伸缩机构的正面剖视图；
图4为本实用新型伸缩机构的侧面剖视图；
图5为本实用新型旋转机构的结构示意图；
图6为本实用新型储纳箱的内部结构示意图；
图7为本实用新型缓冲机构的结构示意图。
图中：1第一支撑杆、2第二支撑杆、3夹紧机构、31夹紧筒、32第一磁铁、33定位筒、34销轴、35第二磁铁、36夹紧杆、37齿牙、38牙槽、4伸缩机构、41壳体、42升降杆、43长形槽、44齿条、45旋转轴、46手柄、47轴承、48环形板、49定位销、410第一齿轮、411U形卡槽、5储纳箱、6旋转机构、61箱体、62转动轴、63把手、64套筒、65横杆、66第二齿轮、67伸缩杆、68移动板、69卡齿、610推板、611支撑块、612复位弹簧、7灯体、8开关、9支臂、10竖杆、11防潮膜、12缓冲机构、121橡胶垫、122第三磁铁、123缓冲弹簧、124垫板、125第四磁铁、13蓄电池、14防护机构、141防尘罩、142防尘膜、143散热孔、15尖端块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-7所示，一种天然气开采用照明装置，包括两根相互平行的第一支撑杆1和第二支撑杆2，第一支撑杆1的底部设置有夹紧机构3，第二支撑杆2的上部设置有伸缩机构4，并且伸缩机构4的顶部与夹紧机构3连接，第一支撑杆1的一端设置有储纳箱5，储纳箱5的一侧通过连接杆固定连接有旋转机构6，旋转机构6上设置有灯体7，储纳箱5的底部一侧设置有开关8，并且储纳箱5的另一侧固定连接有支臂9，支臂9的一端固定连接有竖杆10，竖杆10的顶端与第一支撑杆1的底部固定连接，储纳箱5的内壁两侧均设置有防潮膜11，并且储纳箱5的内壁底部设置有缓冲机构12，缓冲机构12的顶部设置有蓄电池13，蓄电池13通过开关8与灯体7电性连接，夹紧机构3由与第一支撑杆1固定连接的夹紧筒31、夹紧筒31内壁顶部设有的第一磁铁32、夹紧筒31一侧内壁设置有的定位筒33、与定位筒33套接并设置在夹紧筒31另一侧的销轴34、与第一磁铁32相吸附的第二磁铁35、第二磁铁35底部固定连接有的夹紧杆36共同构成。
伸缩机构4包括固定连接在第二支撑杆2上的壳体41，壳体41的顶部穿插设置有升降杆42，升降杆42上开设有长形槽43，长形槽43的内壁一侧设置有齿条44，升降杆42的顶端与夹紧杆36的底端固定连接，壳体41的一侧穿插设置有旋转轴45，旋转轴45裸露壳体41外侧的一端固定连接有手柄46，旋转轴45的另一端贯穿升降杆42并与壳体41内壁另一侧的轴承47内圈转动连接，旋转轴45上且位于升降杆42右侧与壳体41内壁之间设置有环形板48，环形板48与手柄46之间通过定位销49固定连接，旋转轴45上且位于长形槽43内固定套接有第一齿轮410，第一齿轮410与齿条44啮合，壳体41的内壁另一侧且位于轴承47的两侧对称设置有U形卡槽411，并且U形卡槽411与升降杆42滑动接触。
旋转机构6包括与连接杆相连接的箱体61，箱体61的前表面穿插设置有转动轴62,转动轴62裸露箱体61外侧的一端设置有把手63，转动轴62的另一端与箱体61内壁一侧的套筒64转动连接，转动轴62上且位于箱体61的内部固定套接有横杆65，横杆65的一端贯穿箱体61并延伸至箱体61的外侧与灯体7连接，横杆65的另一端固定连接有第二齿轮66，箱体61的内壁左侧固定连接有伸缩杆67，伸缩杆67上固定套接有移动板68，并且伸缩杆67的一端固定连接有卡齿69，并且卡齿69与第二齿轮66卡接，移动板68的两端贯穿箱体61的前后两侧并延伸至箱体61的外侧与推板610固定连接，箱体61的前后两侧的表面上均固定连接有支撑块611，支撑块611的一侧固定连接有复位弹簧612，复位弹簧612的一端与移动板68的一侧固定连接。
缓冲机构12包括设在储纳箱5内壁底部的橡胶垫121，橡胶垫121内壁底部对称设置的第三磁铁122、橡胶垫121的内壁底部且位于两个第三磁铁122之间设置有缓冲弹簧123，缓冲弹簧123的顶部固定连接有垫板124，垫板124的顶部与蓄电池13搭接，垫板124的底部两侧且位于第三磁铁122的上方设置有第四磁铁125，橡胶垫121的顶部开设有供蓄电池13搭接的通孔。
灯体7上设置有防护机构14，防护机构14由灯体7底部的防尘罩141、灯体7顶部设置的防尘膜142、灯体7前表面开设的散热孔143共同构成，防护机构14的设置，在防尘罩141、防尘膜142、散热孔143的作用下，不仅达到了对灯体7的防尘效果，而且具备了散热的功能，提高灯体7的使用寿命，方便使用。
第二磁铁35的顶部设置有齿牙37，并且第一磁铁32对应齿牙37的部位开设有牙槽38。
销轴34的一端贯穿夹紧杆36上开设的通孔，夹紧杆36的底端延伸至夹紧筒31的外侧。
第一支撑杆1和第二支撑杆2的另一端均固定连接有尖端块15，两个尖端块15的顶点位于同一垂直线上。
环形板48与手柄46上环绕开设有供定位销49穿插的销孔。
箱体61的一端开设有供横杆65移动的槽口，并且箱体61的前后两侧均开设有供移动板68移动的开口。
本实施方案的特点为，夹紧机构3由与第一支撑杆1固定连接的夹紧筒31、夹紧筒31内壁顶部设有的第一磁铁32、夹紧筒31一侧内壁设置有的定位筒33、与定位筒33套接并设置在夹紧筒31另一侧的销轴34、与第一磁铁32相吸附的第二磁铁35、第二磁铁35底部固定连接有的夹紧杆36共同构成，采用夹紧筒31、第一磁铁32、定位筒33、销轴34、第二磁铁35、夹紧杆36、齿牙37和牙槽38的结构设计，销轴34用来固定夹紧杆36，并且第一磁铁33和第二磁铁35相吸附，同时齿牙37和牙槽38卡接，齿牙37和牙槽38的设计，避免了夹紧杆36的移动错位，提高支撑和安装效率，并且携带方便，方便井下操作；并且伸缩机构4包括固定连接在第二支撑杆2上的壳体41，壳体41的顶部穿插设置有升降杆42，升降杆42上开设有长形槽43，长形槽43的内壁一侧设置有齿条44，升降杆42的顶端与夹紧杆36的底端固定连接，壳体41的一侧穿插设置有旋转轴45，旋转轴45裸露壳体41外侧的一端固定连接有手柄46，旋转轴45的另一端贯穿升降杆42并与壳体41内壁另一侧的轴承47内圈转动连接，旋转轴45上且位于升降杆42右侧与壳体41内壁之间设置有环形板48，环形板48与手柄46之间通过定位销49固定连接，旋转轴45上且位于长形槽43内固定套接有第一齿轮410，第一齿轮410与齿条44啮合，壳体41的内壁另一侧且位于轴承47的两侧对称设置有U形卡槽411，并且U形卡槽411与升降杆42滑动接触，伸缩机构4的设置，方便了第一支撑杆1与第二支撑杆2的固定，通过摇动手柄46带动旋转轴45旋转，并且旋转的同时第一齿轮410带动齿条44移动，推动升降杆42升降，U形卡槽411起到了对升降杆42的限位效果，环形板48和定位销49的设置，方便对伸缩机构4的固定；旋转机构6包括与连接杆相连接的箱体61，箱体61的前表面穿插设置有转动轴62,转动轴62裸露箱体61外侧的一端设置有把手63，转动轴62的另一端与箱体61内壁一侧的套筒64转动连接，转动轴62上且位于箱体61的内部固定套接有横杆65，横杆65的一端贯穿箱体61并延伸至箱体61的外侧与灯体7连接，横杆65的另一端固定连接有第二齿轮66，箱体61的内壁左侧固定连接有伸缩杆67，伸缩杆67上固定套接有移动板68，并且伸缩杆67的一端固定连接有卡齿69，并且卡齿69与第二齿轮66卡接，移动板68的两端贯穿箱体61的前后两侧并延伸至箱体61的外侧与推板610固定连接，箱体61的前后两侧的表面上均固定连接有支撑块611，支撑块611的一侧固定连接有复位弹簧612，复位弹簧612的一端与移动板68的一侧固定连接，旋转机构6的设置，采用箱体61、转动轴62、把手63、套筒64、横杆65、第二齿轮66、伸缩杆67、移动板68、卡齿69、推板610、支撑块611、复位弹簧612的结构搭配方式，方便了对灯体7光线的角度调节，方便井下照明，提高工作效率，其中复位弹簧612的设置，方便卡齿69与第二齿轮66卡接，控制调整后灯体7的角度，减轻工作人员的负担。
在本实施方案中，下井时，分别对第一支撑杆1和第二支撑杆2分开拿，需要对灯体7进行安装时，首先，先在墙上打两个孔，先将第一支撑杆1和第二支撑杆2分别插进一个孔内，接着，转动伸缩机构4，摇动手柄46，带动旋转轴45转动，同时旋转轴45上的第一齿轮410带动齿条44移动，同时升降杆42上升，升降杆42带动夹紧杆36上升，直到夹紧杆36顶部的第二磁铁35与第一磁铁32相贴合时，停止转动手柄46，最后用销轴34进行固定夹紧杆36，同时定位销49插进环形板48制止第一齿轮410转动，完成安装操作。
需要对灯体7进行角度调节时，首先，将推动推板610带动移动板68移动，移动板68挤压复位弹簧612，此时第二齿轮66和卡齿69相分离，接着，转动把手63，带动转动轴62，转动轴62带动横杆65旋转，调整灯体7的角度，调整好后，最后，松开推板610，复位弹簧612将移动板68复位，并且第二齿轮66和卡齿69再次啮合，对调整后的灯体7进行固定。
