技术领域
本实用新型涉及生活用品设备技术领域，更具体地说，本实用涉及一种多功能切菜护手器。
背景技术
人们在日常生活中，切菜时一般用一只手手持菜刀，另一只手用手指按住菜，这样在切菜过程中容易不小心切到手指，使用其他工具都不能很好的代替手指按压，即使技术娴熟的人也难免出现手指切伤的意外，这样增加了烹饪人员的危险性。
专利申请公布号CN201456055U的实用新型专利公开了多功能切菜护手器，包括一个护板和一个手柄，所述护板是手型护板；所述手柄长度大于所述手型护板长度，所述手柄宽度小于所述手型护板宽度；所述手柄上有一个握手处，且所述手柄是伸缩式的；所述手型护板的中指上有削皮刀刃、弧形去疤刀刃和出皮口；所述削皮刀刃、弧形去疤刀刃口和出皮口都用不锈钢制成。
但是其在实际使用时，由于采用护板按压住需要切得菜，会使切出的蔬菜粗细不均，不美观、实用性低。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型的实施例提供一种多功能切菜护手器，本实用新型通过设有压带和推板，蔬菜在压带的推动下会向第一出菜口方向均速滑动，由于蔬菜是均速运动，可使切割后的蔬菜大小保持一致，胡萝卜会向第二出菜口方向滑动，第二出菜口上的出丝口会将胡萝卜切割成丝，本实用新型，操作简单，功能多样，可将蔬菜切割为片状或丝状，由于用户的手是按压在第一盖板上，可避免菜刀切伤手指，实用性高。
为实现上述目的，本实用新型提供如下技术方案：一种多功能切菜护手器，包括壳体，所述壳体内部包括有第一切菜腔和第二切菜腔，所述第一切菜腔顶部设置有第一盖板，所述第一盖板底部设置有压紧装置，所述第二切菜腔顶部设置有第二盖板，所述第二切菜腔内部设置有推动装置，所述壳体外部设置有出菜口；
压紧装置包括有电动辊筒、压带、支架和弹簧，所述电动辊筒设置为两个，两个所述电动辊筒之间套接有压带，所述支架截面形状设置为U形，所述电动辊筒位于支架内部，所述支架与第一盖板之间设置有弹簧；
推动装置包括有电动推杆和推板，所述电动推杆固定在第二切菜腔内部，所述电动推杆输出轴固定有推板，所述推板与第二切菜腔滑动连接；
出菜口包括有第一出菜口和第二出菜口，所述壳体内部设置有第一出菜口和第二出菜口，所述第一出菜口与第一切菜腔连通，所述第二出菜口与第二切菜腔连通，所述第二出菜口表面设置有出丝口。
在一个优选地实施方式中，所述壳体一侧设置有电池仓，所述电池仓外部设置有开启板，所述开启板与壳体连接处设置有密封条。
在一个优选地实施方式中，所述电池仓通过导线与电动辊筒和电动推杆连接。
在一个优选地实施方式中，所述第一盖板与第二盖板靠近壳体的一侧设置有第一吸附块，所述壳体顶部设置有第二吸附块，所述第一吸附块和第二吸附块均与磁性材料制成。
在一个优选地实施方式中，所述电动辊筒与支架连接处设置有密封环，所述电动推杆设置为防水电动推杆。
在一个优选地实施方式中，所述压带由橡胶材料制成，所述压带表面设置有凸块。
在一个优选地实施方式中，所述第一盖板和第二盖板均通过转轴与壳体铰接。
在一个优选地实施方式中，所述第二出菜口截面形状设置为圆形。
本实用新型的技术效果和优点：
1、本实用新型通过设有压带和推板，此时在弹簧的推动下压带会将蔬菜压平，电动辊筒会带动压带缓慢转动，蔬菜在压带的推动下会向第一出菜口方向均速滑动，由于蔬菜是均速运动，可使切割后的蔬菜大小保持一致，整齐美观，电动推杆输出轴会推动推板挤压胡萝卜，胡萝卜会向第二出菜口方向滑动，第二出菜口上的出丝口会将胡萝卜切割成丝，本实用新型，操作简单，功能多样，可将蔬菜切割为片状或丝状，由于用户的手是按压在第一盖板上，可避免菜刀切伤手指，实用性高；
2、本实用新型通过设有，由于电动辊筒、电池仓和电动推杆均做过防水处理，可将壳体直接放在水管下直接冲洗，可快速将第一切菜腔和第二切菜腔内部残留的蔬菜汁清理，方便重复使用，避免了各种蔬菜味道混合，第二吸附块会吸附第一吸附块，从而将第一盖板和第二盖板紧密贴合在壳体上。
附图说明

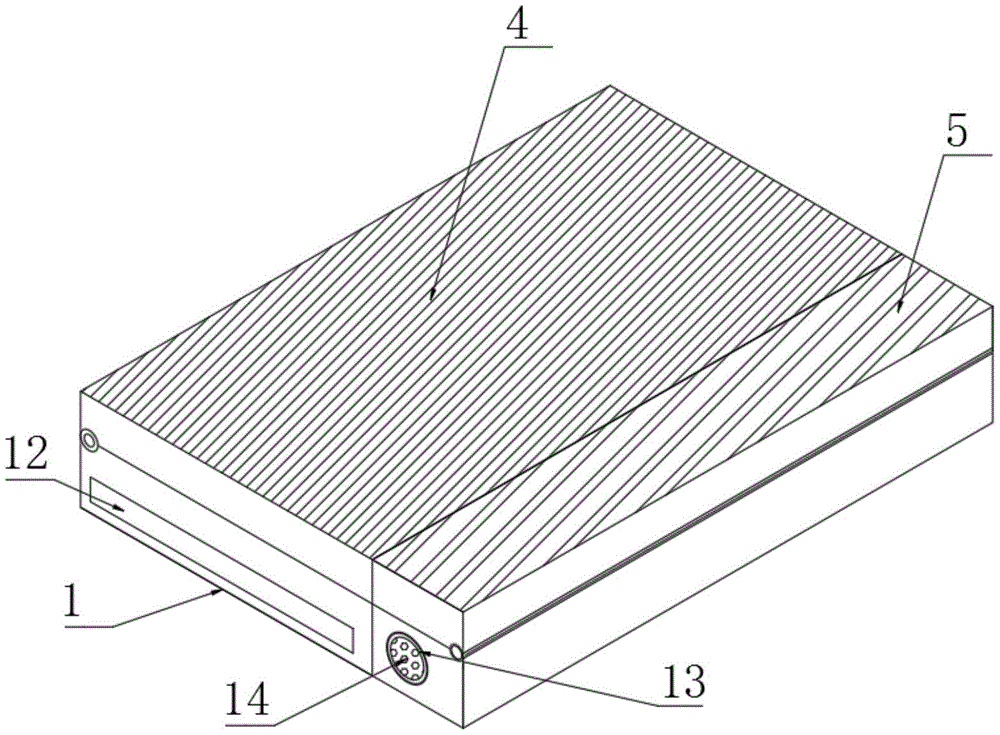

图1为本实用新型整体结构立体图。
图2为本实用新型整体结构正视图。
图3为本实用新型第一切菜腔结构侧视剖视图。
图4为本实用新型图3中A部放大结构示意图。
图5为本实用新型第二切菜腔结构侧视剖面图。
附图标记为：1壳体、2第一切菜腔、3第二切菜腔、4第一盖板、5第二盖板、6电动辊筒、7压带、8支架、9弹簧、10电动推杆、11推板、12第一出菜口、13第二出菜口、14出丝口、15电池仓、16第一吸附块、17第二吸附块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型提供了一种多功能切菜护手器，包括壳体1，所述壳体1内部包括有第一切菜腔2和第二切菜腔3，所述第一切菜腔2顶部设置有第一盖板4，所述第一盖板4底部设置有压紧装置，所述第二切菜腔3顶部设置有第二盖板5，所述第二切菜腔3内部设置有推动装置，所述壳体1外部设置有出菜口；
压紧装置包括有电动辊筒6、压带7、支架8和弹簧9，所述电动辊筒6设置为两个，两个所述电动辊筒6之间套接有压带7，所述支架8截面形状设置为U形，所述电动辊筒6位于支架8内部，所述支架8与第一盖板4之间设置有弹簧9；
推动装置包括有电动推杆10和推板11，所述电动推杆10固定在第二切菜腔3内部，所述电动推杆10输出轴固定有推板11，所述推板11与第二切菜腔3滑动连接；
出菜口包括有第一出菜口12和第二出菜口13，所述壳体1内部设置有第一出菜口12和第二出菜口13，所述第一出菜口12与第一切菜腔2连通，所述第二出菜口13与第二切菜腔3连通，所述第二出菜口13表面设置有出丝口14。
如图1-5所示，实施方式具体为：通过逆时针转动第一盖板4，从而可将第一盖板4打开，然后用户可往第一切菜腔2内部放置蔬菜，放置完蔬菜后，再顺时针转动第一盖板4，即可将第一盖板4卡合在壳体1上，由于第一盖板4底部通过弹簧9连接有支架8，支架8底部安装有电动辊筒6，电动辊筒6表面套接有压带7，此时在弹簧9的推动下压带7会将蔬菜压平，电动辊筒6会带动压带7缓慢转动，蔬菜在压带7的推动下会向第一出菜口12方向均速滑动，用户一直手按压第一盖板4，使第一盖板4保持稳定，另一只手可拿菜刀对出菜口的蔬菜进行切割，由于蔬菜是均速运动，可使切割后的蔬菜大小保持一致，通过打开第二盖板5，可往第二切菜腔3内部放入棍状类蔬菜如胡萝卜，电动推杆10输出轴会推动推板11挤压胡萝卜，胡萝卜会向第二出菜口13方向滑动，第二出菜口13上的出丝口14会将胡萝卜切割成丝。
所述壳体1一侧设置有电池仓15，所述电池仓15外部设置有开启板，所述开启板与壳体1连接处设置有密封条，所述电池仓15通过导线与电动辊筒6和电动推杆10连接，所述第一盖板4与第二盖板5靠近壳体1的一侧设置有第一吸附块16，所述壳体1顶部设置有第二吸附块17，所述第一吸附块16和第二吸附块17均与磁性材料制成，所述电动辊筒6与支架8连接处设置有密封环，所述电动推杆10设置为防水电动推杆，所述压带7由橡胶材料制成，所述压带7表面设置有凸块，所述第一盖板4和第二盖板5均通过转轴与壳体1铰接，所述第二出菜口13截面形状设置为圆形。
如图2-5所示，实施方式具体为：由于电动辊筒6、电池仓15和电动推杆10均做过防水处理，可将壳体1直接放在水管下直接冲洗，可快速将第一切菜腔2和第二切菜腔3内部残留的蔬菜汁清理，方便重复使用，避免了各种蔬菜味道混合，第二吸附块17会吸附第一吸附块16，从而将第一盖板4和第二盖板5紧密贴合在壳体1上。
本实用新型工作原理：
参照说明书附图1-5，由于第一盖板4底部通过弹簧9连接有支架8，支架8底部安装有电动辊筒6，电动辊筒6表面套接有压带7，此时在弹簧9的推动下压带7会将蔬菜压平，电动辊筒6会带动压带7缓慢转动，蔬菜在压带7的推动下会向第一出菜口12方向均速滑动，用户一直手按压第一盖板4，使第一盖板4保持稳定，另一只手可拿菜刀对出菜口的蔬菜进行切割，由于蔬菜是均速运动，可使切割后的蔬菜大小保持一致，通过打开第二盖板5，可往第二切菜腔3内部放入棍状类蔬菜如胡萝卜，电动推杆10输出轴会推动推板11挤压胡萝卜，胡萝卜会向第二出菜口13方向滑动，第二出菜口13上的出丝口14会将胡萝卜切割成丝；
参照说明书附图2-5，由于电动辊筒6、电池仓15和电动推杆10均做过防水处理，可将壳体1直接放在水管下直接冲洗，可快速将第一切菜腔2和第二切菜腔3内部残留的蔬菜汁清理，第二吸附块17会吸附第一吸附块16，从而将第一盖板4和第二盖板5紧密贴合在壳体1上。
最后应说明的几点是：首先，在本申请的描述中,需要说明的是,除非另有规定和限定,术语“安装”、“相连”、“连接”应做广义理解,可以是机械连接或电连接,也可以是两个元件内部的连通,可以是直接相连,“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；
其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；
最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
