技术领域
本实用新型涉及绘画设备领域，具体地讲，涉及一种老年人绘画辅助设备。
背景技术
老年人，按照国际规定，65周岁以上的人确定为老年；在中国，60周岁以上的公民为老年人。随着社会老龄化的日益加重，中国的老年人越来越多，所占人口比例也越来越高，随着数量的不断增加，老年人面临着养老、医疗以及精神赡养等诸多社会问题，值得各界关注。很多老年人喜欢绘画，老年人一般体力较弱，长时间的抬着手臂使用画笔进行绘画，容易造成手臂疲劳，体力不支，现在还没有专门为老年人提供一种可以减轻绘画时的手臂疲劳，方便调节高度和角度的老年人绘画辅助设备，此为现有技术的不足之处。
实用新型内容
本实用新型要解决的技术问题是提供一种老年人绘画辅助设备，方便老年人绘画。
本实用新型采用如下技术方案实现发明目的：
一种老年人绘画辅助设备，包括底板，其特征是：所述底板上侧固定有对称的T形滑槽，两个所述T形滑槽内分别设有一个T形滑块，两个所述T形滑槽中部分别铰接丝杠一的一端，其中所述丝杠一的一端穿过一个所述T形滑槽的中部且固定连接转盘一的中心，所述丝杠一的两端分别螺纹连接有螺纹块一，两个所述螺纹块一上端铰接分别铰接连板一的一端，两个所述连板一的另一端分别对应铰接在一个所述T形滑块的下端，两个所述T形滑块相对的一侧下端分别固定连接支撑杆的一端，两个所述T形滑块相对的一侧上端分别铰接画板的两侧下端，所述画板的后侧中部铰接连板二的一端，所述连板二的另一端铰接螺纹块二的上侧，所述螺纹块二螺纹连接在丝杠二上，所述丝杠二的一端铰接在所述支撑杆的后侧中部，所述丝杠二的另一端固定连接在转盘二的中心。
作为本技术方案的进一步限定，所述支撑杆的前侧固定连接手臂支撑板的后侧。
作为本技术方案的进一步限定，所述转盘一的偏心处螺纹连接顶丝一。
作为本技术方案的进一步限定，所述螺纹块二的一侧中部螺纹连接顶丝二。
作为本技术方案的进一步限定，所述底板上侧中部固定有圆凳。
作为本技术方案的进一步限定，所述丝杠一设有两段反向螺纹。
与现有技术相比，本实用新型的优点和积极效果是：使用本装置时，首先转动拧下顶丝一，转动转盘一带动丝杠一转动，丝杠一带动两个螺纹块一向相互远离的方向移动，两个螺纹块一带动对应的连板一摆动，两个连板一带动对应的T形滑块在对应的T形滑槽内向上滑动，两个T形滑槽带动支撑杆和画板向上移动，支撑杆带动手臂支撑板、连板二、螺纹块二和丝杠二等向上移动，使用者根据自己需求，当手臂支撑板到达合适的高度，停止转动转盘一转动，拧紧顶丝一，顶丝一顶紧在T形滑槽的外壁上，支撑杆、画板和手臂支撑板等零件的高度固定，然后拧下顶丝二，转动转盘二带动丝杠二转动，丝杠二带动螺纹块二向靠近支撑杆的方向移动，螺纹块二带动连板二摆动，连板二带动画板向上摆动，使用者根据自己需求，画板摆动到合适的角度后，停止转动转盘二转动，拧紧顶丝二，顶丝二顶紧丝杠二，画板的角度被固定。然后使用者坐在圆凳上，手肘放置在手臂支撑板上，然后对进行绘画。手肘放置在手臂支撑板上，可以减轻绘画时的手臂疲劳，也方便使用者根据自己需求调节画板的高度和角度，方便实用。
附图说明

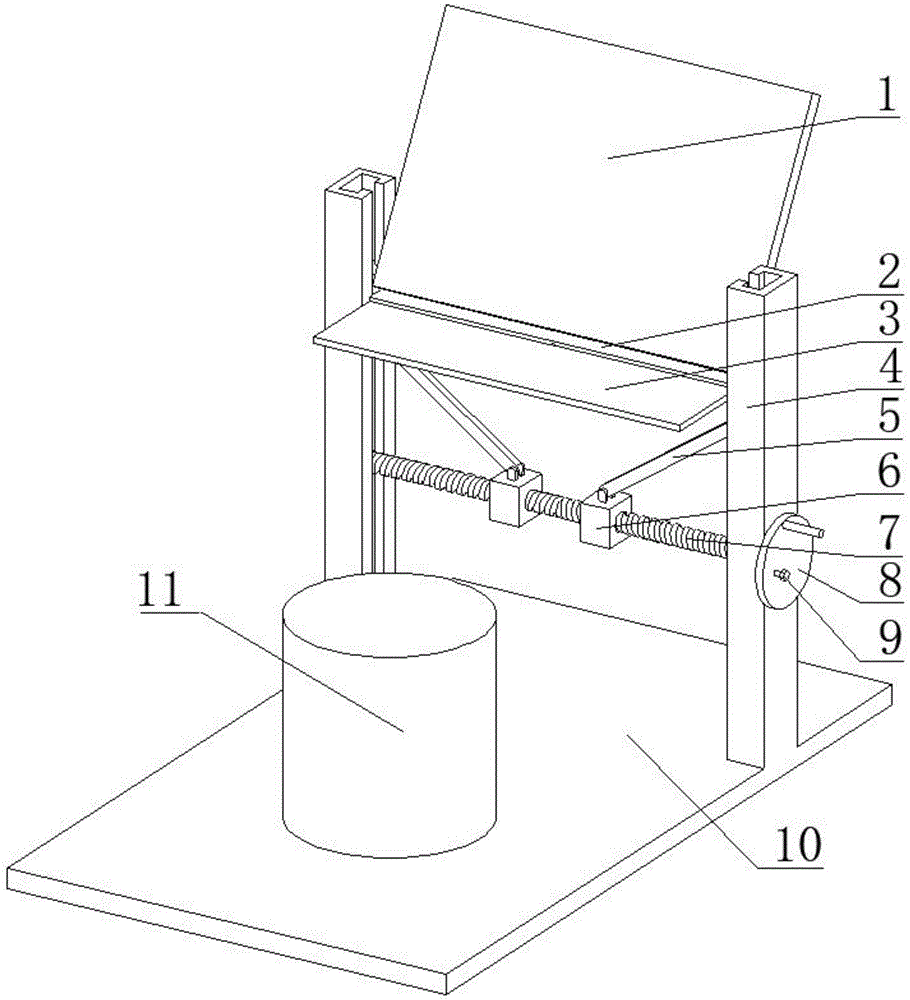

图1为本实用新型的立体结构示意图一。
图2为本实用新型的立体结构示意图二。
图3为本实用新型的部分零件连接结构示意图一。
图4为本实用新型的部分零件连接结构示意图二。
图5为本实用新型的部分零件连接结构示意图三。
图6为本实用新型的部分零件连接结构示意图四。
图中：1、画板，2、支撑杆，3、手臂支撑板，4、T形滑槽，5、连板一，6、螺纹块一，7、丝杠一，8、转盘一，9、顶丝一，10、底板，11、圆凳，12、连板二，13、螺纹块二，14、丝杠二，15、转盘二，16、顶丝二，17、T形滑块。
具体实施方式
下面结合附图，对本实用新型的一个具体实施方式进行详细描述，但应当理解本实用新型的保护范围并不受具体实施方式的限制。
如图1-图6所示，本实用新型包括底板10，所述底板10上侧固定有对称的T形滑槽4，两个所述T形滑槽4内分别设有一个T形滑块17，两个所述T形滑槽4中部分别铰接丝杠一7的一端，其中所述丝杠一7的一端穿过一个所述T形滑槽4的中部且固定连接转盘一8的中心，所述丝杠一7的两端分别螺纹连接有螺纹块一6，两个所述螺纹块一6上端铰接分别铰接连板一5的一端，两个所述连板一5的另一端分别对应铰接在一个所述T形滑块17的下端，两个所述T形滑块17相对的一侧下端分别固定连接支撑杆2的一端，两个所述T形滑块17相对的一侧上端分别铰接画板1的两侧下端，所述画板1的后侧中部铰接连板二12的一端，所述连板二12的另一端铰接螺纹块二13的上侧，所述螺纹块二13螺纹连接在丝杠二14上，所述丝杠二14的一端铰接在所述支撑杆2的后侧中部，所述丝杠二14的另一端固定连接在转盘二15的中心。
所述支撑杆2的前侧固定连接手臂支撑板3的后侧。
所述转盘一8的偏心处螺纹连接顶丝一9。
所述螺纹块二13的一侧中部螺纹连接顶丝二16。
所述底板10上侧中部固定有圆凳11。
所述丝杠一7设有两段反向螺纹。
本实用新型的工作流程为：使用本装置时，首先转动拧下顶丝一9，转动转盘一8带动丝杠7一转动，丝杠一7带动两个螺纹块一6向相互远离的方向移动，两个螺纹块一6带动对应的连板一5摆动，两个连板一5带动对应的T形滑块17在对应的T形滑槽4内向上滑动，两个T形滑槽4带动支撑杆2和画板1向上移动，支撑杆2带动手臂支撑板3、连板二12、螺纹块二13和丝杠二14等向上移动，使用者根据自己需求，当手臂支撑板3到达合适的高度，停止转动转盘一8转动，拧紧顶丝一9，顶丝一9顶紧在T形滑槽4的外壁上，支撑杆2、画板1和手臂支撑板3等零件的高度固定，然后拧下顶丝二16，转动转盘二15带动丝杠二14转动，丝杠二14带动螺纹块二13向靠近支撑杆2的方向移动，螺纹块二13带动连板二12摆动，连板二12带动画板1向上摆动，使用者根据自己需求，画板1摆动到合适的角度后，停止转动转盘二15转动，拧紧顶丝二16，顶丝二16顶紧丝杠二14，画板1的角度被固定。然后使用者坐在圆凳11上，手肘放置在手臂支撑板3上，然后对进行绘画。
以上公开的仅为本实用新型的一个具体实施例，但是，本实用新型并非局限于此，任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。
