技术领域
本实用新型涉及检测设备技术领域，具体是一种手表样品检测装置。
背景技术
现在在对机械手表进行精度检测时，仅仅是将手表放置在台面上计时，但是若想要准确获得机械手表的精度，就需要长时间的计时，而机械手表在长时间静置会出现停表的现象，使得人们需要间歇性的去手动摇动手表，极为不便，且容易产生误差，满足不了人们在生产生活中的使用需求。
针对上述问题，现有专利公告号为CN207882677U的专利公布了一种检测装置，但是这种装置检测存在一个问题：因为这里产生的震动是上下颠簸的形式，所以采用上下夹板的形式进行固定，但是这种固定方式会导致观测人员难以看到手表的度数，进而造成难以观测的问题。
针对现有装置存在的弊端，现在提供一种手表样品检测装置。
实用新型内容
本实用新型的目的在于提供一种手表样品检测装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种手表样品检测装置，包括底座和安装台，所述底座上方设有安装台，安装台左上端设有二号紧压块，二号紧压块右侧面设有二号紧压垫，所述安装台右上端设有一号固定块，所述一号固定块左侧设有一号紧压垫，所述一号固定块右侧连接螺纹推进机构，通过螺纹推进机构带动一号固定块靠近二号紧压块，从而实现对手表的紧压固定，所述一号固定块和二号紧压块之间的安装台上设有缓冲垫，所述安装台与底座之间设有带动安装台左右往复震动的偏振机构。
作为本实用新型进一步的方案：所述偏振机构包括固定在底座上端的两个固定座，两个固定座之间连接有导向杆，导向杆上滑动套设有支撑柱，支撑柱上端与安装台连接固定，所述支撑柱下端安装有与底座滑动接触的滑动座，滑动座左右两侧设有方便滑动的滑轮，所述底座上端设有与滑轮相配合的滑轮槽，所述支撑柱与左侧的固定座之间通过复位弹簧连接固定，所述偏振机构还包括位于安装台右下侧的受力板，受力板所在的底座上端设有驱动电机，驱动电机的输出端设有驱动盘，驱动盘外侧阵列分布有若干个偏振凸起，在驱动电机的带动下，驱动盘外侧的偏振凸起会对受力板产生间歇性的作用力，再配合复位弹簧的复位，从而使得安装台左右晃动。
作为本实用新型进一步的方案：所述螺纹推进机构包括固定在安装台右上侧的固定块，所述固定块左右两端贯穿有螺纹孔，螺纹孔中配合设有紧压螺杆，所述紧压螺杆右端设有手柄，所述紧压螺杆左端通过转动轴与一号紧压块转动连接，通过手柄带动紧压螺杆转动，从而推进一号紧压块移动，从而完成对手表的紧压固定。
作为本实用新型进一步的方案：所述一号固定块和二号紧压块都为弧形板，进而与手表的外形相配合。
作为本实用新型进一步的方案：所述偏振机构电性连接位于底座上端的控制面板。
作为本实用新型进一步的方案：所述安装条左端通过支撑架连接有用于拍摄记录手表时间的相机，相机电性连接控制面板，控制面板上设有存储模块，这样就能通过相机定时采集手表的读数，并且同时相机也会记录拍摄时候的北京时间，这样就能方便检测人员后期进行数据对比处理，这种方式就不需要检测员一直观察，降低了检测的劳动强度。
与现有技术相比，本实用新型的有益效果是：本实用新型针对现有装置的缺点进行改进，采用对手表左右两侧进行夹持固定，并且配合有左右往复的偏振方式，从而便于对手表刻度的观察，同时所述安装条左端通过支撑架连接有用于拍摄记录手表时间的相机，相机电性连接控制面板，控制面板上设有存储模块，这样就能通过相机定时采集手表的读数，并且同时相机也会记录拍摄时候的北京时间，这样就能方便检测人员后期进行数据对比处理，这种方式就不需要检测员一直观察，降低了检测的劳动强度，实用性强。
附图说明

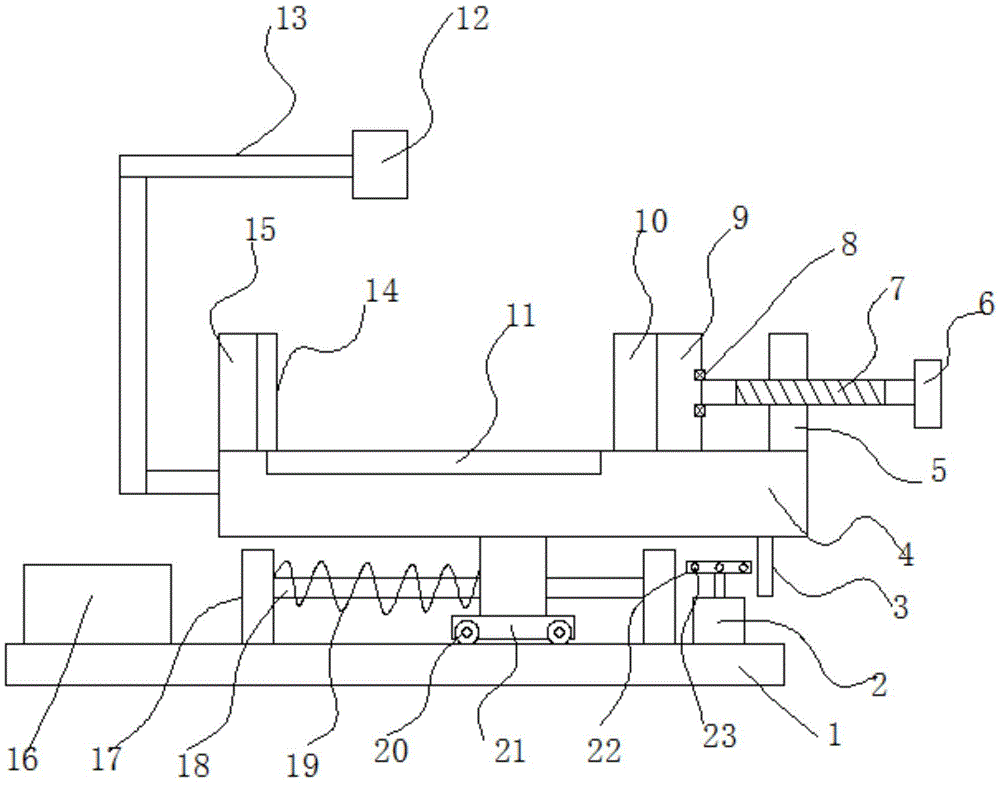

图1为本实用新型的结构示意图。
图2为本实用新型中驱动盘的结构示意图。
图3为本实用新型中底座上端的结构示意图。
其中：底座1、驱动电机2、受力板3、安装台4、固定块5、紧压螺杆7、手柄6、转动轴承8、一号紧压块9、一号紧压垫10、缓冲垫11、相机12、支撑架13、二号紧压垫14、二号紧压块15、控制面板16、固定座17、导向杆18、复位弹簧19、滑轮20、滑动座21、驱动盘22、偏振凸起23、滑轮槽24。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例1
请参阅图1～3，本实用新型实施例中，一种手表样品检测装置，包括底座1和安装台4，所述底座1上方设有安装台4，安装台4左上端设有二号紧压块15，二号紧压块15右侧面设有二号紧压垫14，所述安装台4右上端设有一号固定块9，所述一号固定块9左侧设有一号紧压垫10，所述一号固定块9和二号紧压块15都为弧形板，进而与手表的外形相配合，所述一号固定块9右侧连接螺纹推进机构，通过螺纹推进机构带动一号固定块9靠近二号紧压块15，从而实现对手表的紧压固定，所述一号固定块9和二号紧压块15之间的安装台4上设有缓冲垫11，所述安装台4与底座1之间设有带动安装台4左右往复震动的偏振机构。
所述螺纹推进机构包括固定在安装台4右上侧的固定块5，所述固定块5左右两端贯穿有螺纹孔，螺纹孔中配合设有紧压螺杆7，所述紧压螺杆7右端设有手柄6，所述紧压螺杆7左端通过转动轴8与一号紧压块9转动连接，通过手柄6带动紧压螺杆7转动，从而推进一号紧压块9移动，从而完成对手表的紧压固定。
偏振机构包括固定在底座1上端的两个固定座17，两个固定座17之间连接有导向杆18，导向杆18上滑动套设有支撑柱，支撑柱上端与安装台4连接固定，所述支撑柱下端安装有与底座1滑动接触的滑动座21，滑动座21左右两侧设有方便滑动的滑轮20，所述底座1上端设有与滑轮20相配合的滑轮槽24，所述支撑柱与左侧的固定座17之间通过复位弹簧19连接固定，所述偏振机构还包括位于安装台4右下侧的受力板3，受力板3所在的底座1上端设有驱动电机2，驱动电机2的输出端设有驱动盘22，驱动盘22外侧阵列分布有若干个偏振凸起23，在驱动电机2的带动下，驱动盘22外侧的偏振凸起23会对受力板3产生间歇性的作用力，再配合复位弹簧19的复位，从而使得安装台4左右晃动。
所述偏振机构电性连接位于底座1上端的控制面板16。
实施例2
与实施例1相区别的是：所述安装条4左端通过支撑架13连接有用于拍摄记录手表时间的相机12，相机12电性连接控制面板16，控制面板16上设有存储模块，这样就能通过相机12定时采集手表的读数，并且同时相机也会记录拍摄时候的北京时间，这样就能方便检测人员后期进行数据对比处理，这种方式就不需要检测员一直观察，降低了检测的劳动强度。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
