一种仓库管理用防摔式手持读写器

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:安全防护
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及电子设备技术领域,具体为一种仓库管理用防摔式手持读写器。


背景技术

仓库由贮存物品的库房、运输传送设施(如吊车、电梯、滑梯等)、出入库房的输送管道和设备以及消防设施、管理用房等组成。仓库是服务于生产商、商品供应商、物流组织,为方便合作,仓库通常邻近码头、火车站、飞机场等。

仓库管理中常用到读写器,中国实用新型专利申请公开说明书CN205038662U中公开了一种手持读写器,该手持读写器,虽然具备:天线部,通过与存储数据的无线标签之间进行无线通信,来读取存储于所述无线标签中的数据;抓握部,与所述天线部连结;固定部件,设置于所述抓握部的上部,将搭载了显示通过所述天线部从所述无线标签读取的所述数据的显示部的便携终端固定;通信部,通过与所述便携终端之间进行无线通信,来发送和接收所述数据;有效提高了设备的可操作性性,但是,该手持读写器具有不抗摔的缺点,手持读写器操作过程中,在野外条件下,或者极端天气下,操作时容易出现操作不当,导致设备从手中意外滑落,跌落过程中冲击极易对设备造成严重的损坏,影响设备的正常使用,严重时对设备造成不可修复的破坏。

因此,我们提出一种仓库管理用防摔式手持读写器来解决上述问题。


实用新型内容

本实用新型的目的在于提供一种仓库管理用防摔式手持读写器,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:

一种仓库管理用防摔式手持读写器,包括壳体、电子组件和减震机构,减震机构设置在壳体和电子组件之间,所述减震机构包括减震组件和减震块组件,所述减震组件包括左减震组件、右减震组件、前减震组件和后减震组件,左减震组件、右减震组件、前减震组件和后减震组件分别安装在电子组件的外侧,所述减震块包括左减震块、右减震块、底部减震块、前减震块和后减震块,减震块组件设置在减震组件的外侧。

作为本实用新型进一步的方案:所述左减震块设置在左减震组件与壳体之间,所述右减震块设置在右减震组件与壳体之间,所述前减震块设置在前减震组件与壳体之间,所述后减震块设置在后减震组件与壳体之间,底部减震块设置在电子组件和壳体之间。

作为本实用新型进一步的方案:所述左减震组件包括横向减震机构、主架、纵向减震机构、上胶垫和下胶垫,所述横向减震机构安装在主架左侧,所述纵向减震机构的数量为两组,分别位于主架的右侧,所述上胶垫和下胶垫安装在纵向减震机构上,电子组件卡合在纵向减震机构上,上胶垫和下胶垫为其提供缓冲力,进一步减小对电子组件的冲击力。

作为本实用新型进一步的方案:所述左减震组件、右减震组件、前减震组件和后前减震组件的结构相同。

作为本实用新型进一步的方案:所述横向减震机构包括减震弹簧和减震板,在壳体受到冲击后,有效将横向的冲击进行抵消,保证电子组件不受到冲击力的影响。

作为本实用新型进一步的方案:所述纵向减震机构的结构为圆柱形,包括安装板、活动轴和弹簧,所述活动轴安装在安装板之间,所述弹簧设置在活动轴的外壁,所述活动轴的数量为两组,在壳体受到冲击后,有效将纵向的冲击进行抵消,保证电子组件不受到冲击力的影响。

作为本实用新型进一步的方案:所述左减震块、右减震块、底部减震块、前减震块和后减震块均设有用于热量排放的筛孔,提高设备的耐用性,避免电子组件散热效果不足造成的意外情况发生。

与现有技术相比,本实用新型的有益效果是:

1、该仓库管理用防摔式手持读写器,所述左减震块、右减震块、底部减震块、前减震块和后减震块首先对能量进行第一次吸收,先期降低冲击力,提高抗震效果。

2、该仓库管理用防摔式手持读写器,减震组件安装在电子组件的四周,在特殊的纵向和横向减震装置的配合下进行二次能量吸收,缓解不同方向传递过来的冲击,将冲击力带来的影响降到最低,使该仓库管理用防摔式手持读写器具有优秀的抗摔的效果。


附图说明

图1为本实用新型结构示意图;

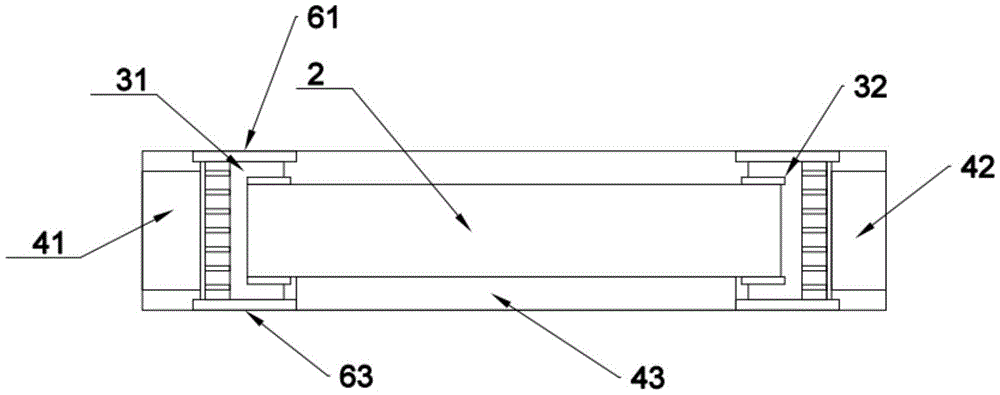

图2为本实用新型的内部结构示意图。

图3为本实用新型中左减震组件的结构示意图。

图4为本实用新型纵向减震机构的结构示意图。

图5为本实用新型纵向减震机构的内部结构示意图。

图中:1、壳体;2、电子组件;31、左减震组件;311、横向减震机构;312、主架;313、纵向减震机构;3131、安装板;3132、活动轴;3133、弹簧;32、右减震组件;41、左减震块;42、右减震块;43、底部减震块;活动槽;51、上胶垫;52、下胶垫;61、上固定板;62、下固定板。


具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

下面详细描述本专利的实施例,所述实施例的示例在附图中示出,其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的,仅用于解释本专利,而不能理解为对本专利的限制。


实施例1

请参阅图1-5,本实用新型提供一种技术方案:一种仓库管理用防摔式手持读写器,包括壳体1、电子组件2和减震机构,所述减震机构包括减震组件和减震块组件,所述减震组件包括左减震组件31、右减震组件32、前减震组件和后减震组件,左减震组件31、右减震组件32、前减震组件和后减震组件分别安装在电子组件2的外侧,所述减震块包括左减震块41、右减震块42、底部减震块43、前减震块和后减震块,减震块组件设置在减震组件的外侧;

具体的,本实施例中,左减震块41设置在左减震组件31与壳体1之间,所述右减震块42设置在右减震组件32与壳体1之间,所述前减震块设置在前减震组件与壳体1之间,所述后减震块设置在后减震组件与壳体1之间,底部减震块43设置在电子组件2和壳体1之间;

具体的,本实施例中,所述左减震组件31包括横向减震机构311、主架312、纵向减震机构313、上胶垫51和下胶垫52,所述横向减震机构311安装在主架312左侧,所述纵向减震机构313的数量为两组,分别位于主架312的右侧,所述上胶垫51和下胶垫52安装在纵向减震机构313上,电子组件2卡合在纵向减震机构313上,上胶垫51和下胶垫52为其提供缓冲力,进一步减小对电子组件2的冲击;

具体的,本实施例中,左减震组件31、右减震组件32、前减震组件和后减震组件的结构相同;

具体的,本实施例中,所述横向减震机构311包括减震弹簧和减震板构成,外界横向冲击传递过来后,由减震弹簧进行吸收;所述纵向减震机构313的结构为圆柱形,包括安装板3131、活动轴3132和弹簧3133,所述活动轴3132安装在安装板3131之间,所述弹簧3133设置在活动轴3132的外壁,所述活动轴3132的数量为两组,在壳体1受到冲击后,有效将纵向的冲击进行抵消,保证电子组件2不受到冲击力的影响。


实施例2

本实施例与实施例1的不同之处在于:

所述左减震块41、右减震块42、底部减震块43、前减震块和后减震块均为聚氨酯发泡材料,左减震块41、右减震块42、底部减震块43、前减震块和后减震块均设有用于热量排放的筛孔,保证电子元件2产生的热量可以及时的被排放出去。

综上所述,该仓库管理用防摔式手持读写器,使用时,在外力对壳体1形成冲击时候,所述左减震块41、右减震块42、底部减震块43、前减震块和后减震块首先对能量进行第一次吸收,溢出能量传递到减震组件,由于减震组件安装在电子组件2的四周,在特殊的纵向和横向减震装置的配合下,有效的缓解不同方向传递过来的冲击,有效的将冲击力带来的影响降到最低,所述左减震块41、右减震块42、底部减震块43、前减震块和后减震块可以有效将热量排出,避免采用减震机构对设备内部的热量排放产生影响,提高扫描式手持读写器的防摔性,便于扫描式手持读写器在野外环境的适应性。

以上的仅是本实用新型的优选实施方式,应当指出,对于本领域的技术人员来说,在不脱离本实用新型构思的前提下,还可以作出若干变形和改进,这些也应该视为本实用新型的保护范围,这些都不会影响本实用新型实施的效果和专利的实用性。
