技术领域
本实用新型涉及一种收纳箱，具体是一种玩具收纳箱。
背景技术
收纳箱，就是一个简易轻便的多功能储物盒，用来收纳家中零散物品，归类分储的小箱子，可以竖起来放，也可以平放，专门用来整理零乱物品的箱子（盒子），用来收纳家中零散的小东西，它轻便灵活，根据自己的需要设计成各种造型，有方形的也有圆形的、菱形的等等，可以是一个个的储物盒，也可以设计成为一组组的储物柜，收纳箱不占居室空间，根据需要整合或分立创意您的居家，方便人们的整理与收纳，收纳箱设计可折叠，可放置书刊、报纸、化妆品、等小物件，美观实用，折叠收纳，不占空间，是居家日用的好帮手。
玩具收纳箱是收纳箱的一种，常常用来收集和整理小孩子的玩具，现有的玩具收纳箱结构比较单一，可以理解为就是一个大体积箱子，那么在取用玩具时，因孩子的身形比较小，胳膊比较短，无法拿取到底部的玩具，并且还会有一定的危险性跌入收纳箱中。
实用新型内容
本实用新型的目的在于提供一种玩具收纳箱，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种玩具收纳箱，包括箱体和安装在箱体内部的收纳箱，所述收纳箱包括收纳箱一、收纳箱二和收纳箱三，所述箱体的底部两端安装有导向杆,导向杆上嵌套有弹簧，所述弹簧的一端固定在箱体的底部，另一端与放置板的底部固定连接，所述放置板嵌套在导向杆上，在导向杆远离箱体底部的一端设有限位块一，限位块一固定安装在箱体的内壁上，所述收纳箱一、收纳箱二和收纳箱三的外侧底部均设有卡块，且在箱体的内壁顶端处设有能够与卡块相互卡位的限位块二。
作为本实用新型进一步的方案：所述收纳箱二和收纳箱三的体积加起来等于收纳箱一的体积。
作为本实用新型再进一步的方案：所述箱体上通过合页设有箱盖。
作为本实用新型再进一步的方案：所述箱盖表面的中心位置处设有栅板。
作为本实用新型再进一步的方案：所述箱盖的表面的一端设有拉手。
作为本实用新型再进一步的方案：所述箱盖的一侧壁上设有锁扣，并在所述箱体外壁上方设有与锁扣相匹配的锁槽。
作为本实用新型再进一步的方案：所述箱体的两对向侧面上均设置有把手,把手的长小于箱体的宽度。
作为本实用新型再进一步的方案：所述箱体底部安装有支脚，所述支脚设置有万向轮，且在万向轮上设有刹车片。
与现有技术相比，本实用新型的有益效果是：通过导向杆、弹簧、限位块一、收纳箱一、收纳箱二和收纳箱的设置能够将存放在底部的玩具自动上升到收纳箱的箱口处，方便小孩子取用玩具，不需要像以前一样伸出胳膊努力去拿取存放在玩具收纳箱底部的玩具，减小危险性。
附图说明

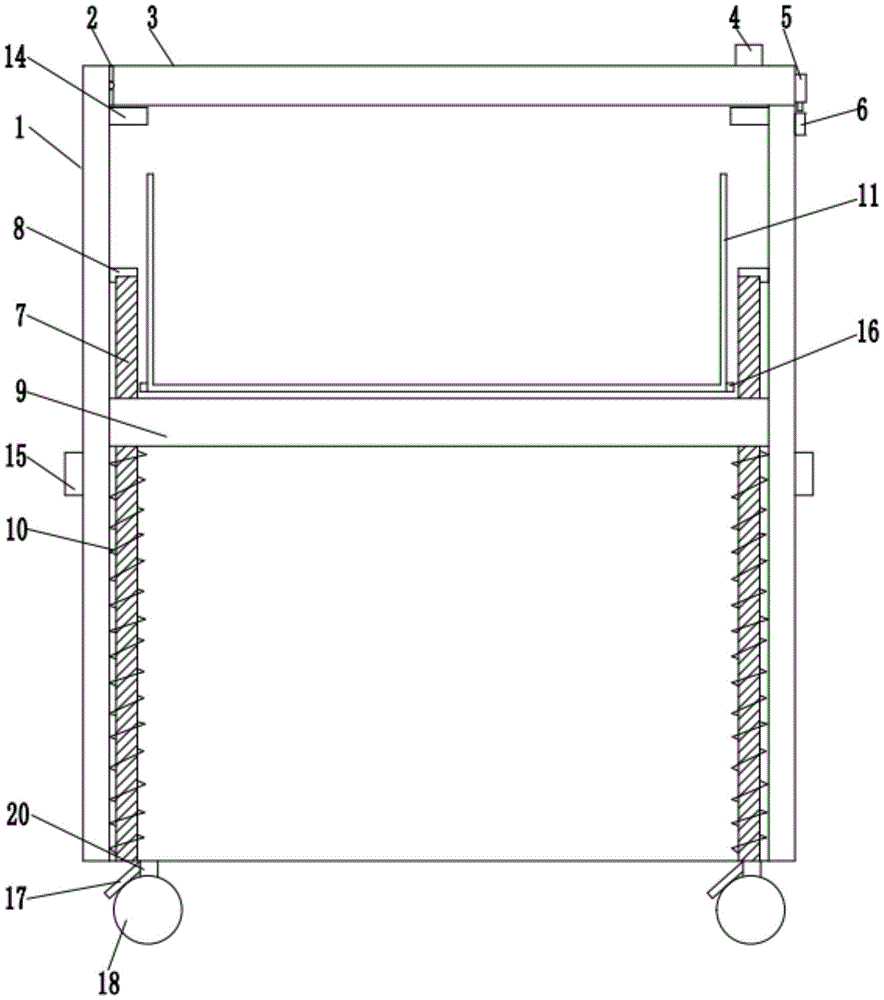

图1为一种玩具收纳箱的结构示意图。
图2为一种玩具收纳箱的俯视图。
图3为一种玩具收纳箱的内部结构示意图。
图中：1-箱体、2-合页、3-箱盖、4-拉手、5-锁扣、6-锁槽、7-导向杆、8-限位块一、9-放置板、10-弹簧、11-收纳箱一、12-收纳箱二、13-收纳箱三13、14-限位块二、15-把手、16-卡块、17-刹车片、18-万向轮、19-栅板、20-支脚。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例1
请参阅图1～3，本实用新型实施例中，一种玩具收纳箱，包括箱体1和安装在箱体1内部的收纳箱，所述收纳箱包括收纳箱一11、收纳箱二12和收纳箱三13，其中收纳箱二12和收纳箱三13的体积加起来等于收纳箱一11的体积，故收纳箱一11可用来放置一些大体积玩具，收纳箱二12和收纳箱三13用来放置一些小体积玩具，所述箱体1的底部两端安装有导向杆7,导向杆7上嵌套有弹簧10，所述弹簧10的一端固定在箱体1的底部，另一端与放置板9的底部固定连接，所述放置板9嵌套在导向杆7上，为了防止放置板9在弹簧10的作用下的脱落，在导向杆7远离箱体1底部的一端设有限位块一8，限位块一8固定安装在箱体1的内壁上，所述放置板9上设有收纳箱一11、收纳箱二12和收纳箱三13，为了防止收纳箱一11、收纳箱二12和收纳箱三13的脱落，所述收纳箱一11、收纳箱二12和收纳箱三13的外侧底部均设有卡块16，且在箱体1的内壁顶端处设有能够与卡块16相互卡位的限位块二14，将不同体积的玩具分别放入到收纳箱一11、收纳箱二12和收纳箱三13中，在重力的作用下，放置板9压缩弹簧10,弹簧10开始收缩，放置板9向下移动，上方存储空间增大，可以继续存放玩具，当需取出玩具时，上方的玩具陆续被取出，重量减小，弹簧10开始伸张复位，推动放置板9开始向上移动，存放在底部的玩具可以自动上升到玩具收纳箱的箱口处，方便小孩子取用玩具，不需要像以前一样伸出胳膊努力去拿取存放在玩具收纳箱底部的玩具，减小危险性。
实施例2
请参阅图1～3，本实用新型实施例中，一种玩具收纳箱，所述箱体1上通过合页2设有箱盖3，箱盖3用于将箱体1盖起来，防止箱体1中存放的玩具散落，所述箱盖3表面的中心位置处设有栅板19，栅板19具有透气作用，且在箱盖3的表面的一端设有拉手4,拉手4的设置能够方便箱盖3的开启，进一步的为了改善玩具收纳箱，所述箱盖3的一侧壁上设有锁扣5，并在所述箱体1外壁上方设有与锁扣5相匹配的锁槽6，通过锁扣5和锁槽6可将箱体1和箱盖3封锁住，进一步的，为了方便玩具收纳箱的转移，所述箱体1的两对向侧面上均设置有把手15,把手15的长小于箱体1的宽度，所述箱体1底部安装有支脚20，所述支脚20设置有万向轮18，且在万向轮18上设有刹车片17，支脚20的设置方便玩具收纳箱的移动，刹车片17的设置方便对万向轮18进行锁定，从而保障玩具收纳箱的稳定。
需要特别说明的是，本技术方案中箱体1和安装在箱体1内部的放置板9为现有技术，通过导向杆7、弹簧10、限位块一8、收纳箱一11、收纳箱二12和收纳箱13的设置能够将存放在底部的玩具自动上升到收纳箱的箱口处，方便小孩子取用玩具，不需要像以前一样伸出胳膊努力去拿取存放在玩具收纳箱底部的玩具，减小危险性。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
