技术领域
本实用新型涉及一种售卖机领域，具体是一种盆栽自动售卖机。
背景技术
盆栽定义是指栽在盆里的，有生命的植物总称，一般日常生活中种植的盆栽包括花盆和土壤对以及小型植株，盆栽具有一定的观赏性和娱乐性，盆栽放置在电脑前还可以吸收一定量的辐射以及净化空气，因此，盆栽受到广大群众的喜爱，人们通过在花卉店对盆栽进行选购，随着网购的发展，一些盆栽可以直接在线上进行购买，线下直接快递送达，但是盆栽一般都是活体植株，不适合长途运输，所以网上销售的盆栽大多都是多肉等一些体型小耐高温耐干旱的小型盆栽，而且往往网上图片与真实盆栽的差距较大，无法与实体店直接选购直观和有保障，因此，大多数仍然去往各种花卉市场对花卉进行选购。
但是城市上班族的生活节奏较快，一般难以抽出时间去采购，导致需求和消费的矛盾，随着自动售卖机技术的不断成熟，目前市场上虽然有许多饮料零食的自动售卖机，但是对于活体植株的自动售卖却一直空白，针对上述问题，市场上对盆栽自动售卖机的需求也在不断显现出来，因此，我们需要一种可以解决上述问题的盆栽自动售卖机。
实用新型内容
本实用新型的目的在于提供一种盆栽自动售卖机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种盆栽自动售卖机，包括售卖箱、继电器、抽风支架、抽风机、通风主管、通风支管、进风孔、填料门、养殖通道、传送支架、传送轴、传送滚筒、传送隔板、传送带、传送皮带轮、传动皮带、电机皮带轮、传送伺服电机、储水箱、盆栽、出风口、养殖槽、灯带、喷水头、喷水管、供水腔、抽水泵、电磁水阀、抽水管、水位传感器、温湿度传感器、电磁门、展示口、控制箱、显示触摸屏、传送接受模块、控制板，所述售卖箱的内部设有多个养殖通道，所述所述养殖通道的前面板开设有展示口，所述展示口内安装着电磁门，所述养殖通道的后面板侧开设有填料门，所述填料门的底部开设有进风孔，所述进风孔内穿设密封固定着通风支管，所述通风支管连接在通风主管上，所述通风主管竖直设置在售卖箱的后面板外侧，所述通风主管的底端与抽风机的排风端相连，所述抽风机固定在抽风支架的顶面上，所述抽风支架固定在售卖箱的后面板底部位置，所述抽风支架的底面安装着一个继电器，所述养殖通道内前后两侧固定着两排传送支架，所述传送支架的顶部转动固定着传送轴，所述传送轴的杆壁上固定着传送滚筒，所述养殖通道内部前后两侧的传送滚筒之间通过传送带相连，所述传送带上间隔固定着多个传送隔板，相邻传送隔板之间放置着盆栽，所述传送隔板与养殖通道顶部的间隔高度小于盆栽的高度，所述养殖通道前侧位置的传送轴右侧端固定着传送皮带轮，所述传送皮带轮通过传动皮带与电机皮带轮相连，所述电机皮带轮固定在传送伺服电机的电机轴上，所述传送伺服电机固定安装在养殖通道的内底面上，所述传动皮带的左侧安装着继电器，所述养殖通道的顶部开设有养殖槽，所述养殖通道的左右两侧开设有供水腔，所述养殖槽内顶部中部位置固定安装着灯带，所述灯带的两侧开设有多个出风口，所述养殖槽的槽底位置设置有多个喷水头，所述喷水头与喷水管内侧端相连通，所述喷水管左端穿设入供水腔内并固定在抽水泵的排水端，所述抽水泵固定在储水箱的顶面上，所述抽水泵固定在供水腔的内底面上，所述抽水泵的抽水端连接着抽水管，所述抽水管的底端与储水箱的内底部相连通，所述储水箱的内底部侧壁上安装着水位传感器，所述储水箱的外侧壁定位位置安装着电磁水阀，所述电磁水阀与储水箱的内顶部相连通，所述抽水泵的左侧安装着一个继电器，所述售卖箱的前面板右侧位置固定安装着显示触摸屏，所述显示触摸屏的后侧设置着控制箱，所述控制箱开设在售卖箱的内部，所述控制箱内安装着传送接受模块和控制板，所述控制板的信号输入端与水位传感器、温湿度传感器、显示触摸屏和传送接受模块输出端电气相连，所述控制板的输出端与显示触摸屏、传送接受模块和多个继电器的输入端电气相连，所述继电器的输出端与抽风机、传送伺服电机、灯带、抽水泵、电磁水阀和电磁门的电源端电气相连。
更进一步的方案：所述养殖通道呈网格状分布设置在售卖箱的内部。
更进一步的方案：所述电磁门的驱动板采用透明的亚克力板制成。
更进一步的方案：所述填料门为铰接的机械锁芯门。
更进一步的方案：所述养殖槽为开口向下的矩形凹槽。
更进一步的方案：所述灯带为内置亮度可调的LED焊接灯片的条形灯带。
更进一步的方案：所述控制板与继电器之间设置有多个晶体三极管构成的放大电路。
与现有技术相比，本实用新型的有益效果是：本实用新型可以自动完成盆栽的售卖流程和出货动作，其中，售卖箱内还设有温湿度传感器可以对盆栽根据环境条件进行通风和浇灌，供水箱可以根据水位传感器通过控制电磁水阀的开合对水位进行自动补充，而且灯带在展示的同时还可以给盆栽提高生长的光照条件，整体通过控制箱内的控制板实现自动操作，调控环节通过控制板控制继电器的方式，自动完成售卖箱内的各种电器动作，全程只需要定时通过填料门进行补充盆栽即可，自动化操作，无需人力干预，养殖通道可以根据盆栽大小设置不同的尺寸，保证消费者的可选性更大，因此本实用新型在为盆栽销售提供一种新的消费方式的同时，方便了广大采购者的购买途径，而且具有一定展示装饰美观的效果，值得推广。
附图说明

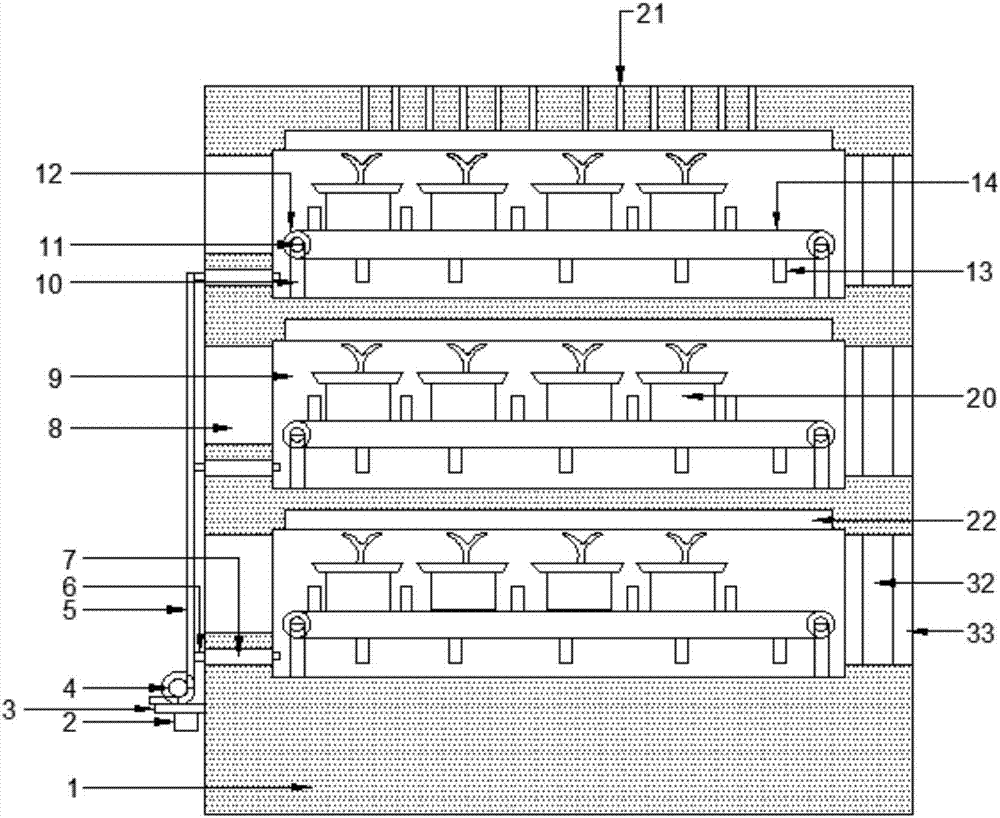

图1为盆栽自动售卖机的结构示意图。
图2为盆栽自动售卖机前视图的内部结构示意图。
图3为盆栽自动售卖机的前视图。
图4为盆栽自动售卖机中养殖槽的结构示意图。
图5为盆栽自动售卖机中控制箱的结构示意图。
图6为盆栽自动售卖机的系统框图。
图中：售卖箱1、继电器2、抽风支架3、抽风机4、通风主管5、通风支管6、进风孔7、填料门8、养殖通道9、传送支架10、传送轴11、传送滚筒12、传送隔板13、传送带14、传送皮带轮15、传动皮带16、电机皮带轮17、传送伺服电机18、储水箱19、盆栽20、出风口21、养殖槽22、灯带23、喷水头24、喷水管25、供水腔26、抽水泵27、电磁水阀28、抽水管29、水位传感器30、温湿度传感器31、电磁门32、展示口33、控制箱34、显示触摸屏35、传送接受模块36、控制板37。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～6，本实用新型实施例中，一种盆栽自动售卖机，包括售卖箱1、继电器2、抽风支架3、抽风机4、通风主管5、通风支管6、进风孔7、填料门8、养殖通道9、传送支架10、传送轴11、传送滚筒12、传送隔板13、传送带14、传送皮带轮15、传动皮带16、电机皮带轮17、传送伺服电机18、储水箱19、盆栽20、出风口21、养殖槽22、灯带23、喷水头24、喷水管25、供水腔26、抽水泵27、电磁水阀28、抽水管29、水位传感器30、温湿度传感器31、电磁门32、展示口33、控制箱34、显示触摸屏35、传送接受模块36、控制板37，所述售卖箱1的内部设有多个养殖通道9，所述养殖通道9呈网格状分布设置在售卖箱1的内部，所述所述养殖通道9的前面板开设有展示口33，所述展示口33内安装着电磁门32，所述电磁门32的驱动板采用透明的亚克力板制成，所述养殖通道9的后面板侧开设有填料门8，所述填料门8为铰接的机械锁芯门，所述填料门8的底部开设有进风孔7，所述进风孔7内穿设密封固定着通风支管6，所述通风支管6连接在通风主管5上，所述通风主管5竖直设置在售卖箱1的后面板外侧，所述通风主管5的底端与抽风机4的排风端相连，所述抽风机4固定在抽风支架3的顶面上，所述抽风支架3固定在售卖箱1的后面板底部位置，所述抽风支架3的底面安装着一个继电器2，所述养殖通道9内前后两侧固定着两排传送支架10，所述传送支架10的顶部转动固定着传送轴11，所述传送轴11的杆壁上固定着传送滚筒12，所述养殖通道9内部前后两侧的传送滚筒12之间通过传送带14相连，所述传送带14上间隔固定着多个传送隔板13，相邻传送隔板13之间放置着盆栽20，所述传送隔板13与养殖通道9顶部的间隔高度小于盆栽20的高度，所述养殖通道9前侧位置的传送轴11右侧端固定着传送皮带轮15，所述传送皮带轮15通过传动皮带16与电机皮带轮17相连，所述电机皮带轮17固定在传送伺服电机18的电机轴上，所述传送伺服电机18固定安装在养殖通道9的内底面上，所述传动皮带16的左侧安装着继电器2，所述养殖通道9的顶部开设有养殖槽22，所述养殖通道9的左右两侧开设有供水腔26，所述养殖槽22为开口向下的矩形凹槽，所述养殖槽22内顶部中部位置固定安装着灯带23，所述灯带23为内置亮度可调的LED焊接灯片的条形灯带，所述灯带23的两侧开设有多个出风口21，所述养殖槽22的槽底位置设置有多个喷水头24，所述喷水头24与喷水管25内侧端相连通，所述喷水管25左端穿设入供水腔26内并固定在抽水泵27的排水端，所述抽水泵27固定在储水箱19的顶面上，所述抽水泵27固定在供水腔26的内底面上，所述抽水泵27的抽水端连接着抽水管29，所述抽水管29的底端与储水箱19的内底部相连通，所述储水箱19的内底部侧壁上安装着水位传感器30，所述储水箱19的外侧壁定位位置安装着电磁水阀28，所述电磁水阀28与储水箱19的内顶部相连通，所述抽水泵27的左侧安装着一个继电器2，所述售卖箱1的前面板右侧位置固定安装着显示触摸屏35，所述显示触摸屏35的后侧设置着控制箱34，所述控制箱34开设在售卖箱1的内部，所述控制箱34内安装着传送接受模块36和控制板37，所述控制板37的信号输入端与水位传感器30、温湿度传感器31、显示触摸屏35和传送接受模块36输出端电气相连，所述控制板37的输出端与显示触摸屏35、传送接受模块36和多个继电器2的输入端电气相连，所述继电器2的输出端与抽风机4、传送伺服电机18、灯带23、抽水泵27、电磁水阀28和电磁门32的电源端电气相连，所述控制板37与继电器2之间设置有多个晶体三极管构成的放大电路。
本实用新型的工作原理是：工作时，首先通过填料门8将每格养殖通道9内的传送带14上放置满盆栽20，顾客通过展示口33对喜欢的盆栽20进行挑选，然后通过显示触摸屏35选择相应养殖通道9内的盆栽20，支付方式通过扫码形式完成，控制板37会将显示触摸屏35上的支付信息通过传送接受模块36发送到服务器进行校验，完成后，控制板37会控制相应的继电器2,继电器2会驱动相应养殖通道9内的传送伺服电机18转动，传送伺服电机18转动一定角度，会将传送带14上的盆栽20推送到展示口33内侧附近，此时，盆栽20前侧的传送隔板13会随着传送带14转动到底部，传送隔板13不在挡住盆栽20,于此同时展示口33内安装的电磁门32在相应的继电器2的作用下打开，盆栽20便可以从传送带14上取出，电磁门32可以在传送接受模块36的控制下延时闭合，由此，完成盆栽20的售卖出货动作，其中，为了保证盆栽20在售卖箱1内的正常生长，在售卖箱1内部设置喷水头24会利用抽水泵27将储水箱19内的水抽取出进行浇灌，浇灌的起始信号通过传送接受模块36检测温湿度传感器31传送的温湿度信号，当养殖通道9内部湿度过低时，继电器2会控制抽水泵27抽水对盆栽20进行浇灌，当养殖通道9内部温度过高时，继电器2会控制抽风机4打开，抽风机4通过通风主管5和通风支管6对养殖通道9内部进行鼓风通气降温，其中设置的灯带23为盆栽20提供正常生长的光照条件，由此，在保证盆栽20的正常生长的情况下，售卖箱1实现了展示、售卖和出货的全程自动一体化的功能。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
