技术领域
本实用新型涉及节能设备，具体是一种恒压稳压发酵沼气池。
背景技术
随着社会的不断进步，人们的生活质量不断的提高，对于生活环境的要求也越来越高，现在人们对于无污染的循环经济越来越重视，尤其是现在沼气技术的普遍运用，提高了人们对循环经济的认识，沼气是有机物质在厌氧环境中，在一定的温度、湿度、酸碱度的条件下，通过微生物发酵作用，产生的一种可燃气体，由于这种气体最初是在沼泽、湖泊、池塘中发现的，所以人们叫它沼气。
由于沼气在产生过程中需要无氧环境，所以沼气池大多为密封结构，这样在发酵过程中就很难对物料情况进行及时监控，并且沼气在不断产生时，会造成沼气池内压力过大，如何保证沼气池内压力稳定也是对沼气取用所需要解决的问题。
实用新型内容
本实用新型的目的在于提供一种恒压稳压发酵沼气池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种恒压稳压发酵沼气池，包括池体，所述池体为封闭型池体，在池体顶部设有物料进出口，物料进出口上设有压力封闭门，在池体顶部中央设有提升电机，所述提升电机和池体之间设有轴封架，提升电机的输出轴穿过轴封架伸入池体内部，在池体内设有竖向的提升筒，所述提升筒位于提升电机正下方，在提升筒内设有提升绞龙，所述提升绞龙上端与提升电机的输出轴对接，所述提升筒上下两端均为开口结构，且提升筒上下两端与池体顶面和底面之间均留有间隙；在池体中设有取样装置，所述取样装置包括提拉杆和竖杆，提拉杆固定在竖杆顶部并与竖杆互相垂直设置，在池体顶部开设有用于插装竖杆的开口，所述开口内设有摩擦件，在竖杆上部设有与开口大小相匹配的顶部密封板，在竖杆上还设有若干取样杯，所述摩擦件下方设有隔板，在隔板上开设有多个通孔，通孔的最高位置低于池体内物料顶面位置；所述池体侧面设有释压取气塔，所述释压取气塔与池体通过连接管相连通，释压取气塔的高度低于池体的高度；所述释压取气塔顶部设有补液口，在释压取气塔内部填充有水，在释压取气塔顶部设有下端开口的导向管，在导向管内部设有压力球，所述压力球底部设有联动杆，在联动杆底部安装有浮球；在导向管底部开口内侧设有压力感应开关，所述压力感应开关电连接有蜂鸣器，蜂鸣器位于释压取气塔外壁上，在释压取气塔侧面底部设有溢流管，溢流管顶端位于导向管下端开口下方。
作为本实用新型的优选方案：所述取样杯具有方形的杯架，在杯架底部设有十字架，在杯架上平面两侧均设有合页轴，合页轴上安装有翻转板。
作为本实用新型再进一步的优选方案：所述竖杆的长度大于池体内深度。
作为本实用新型再进一步的优选方案：所述连接管与池体的连接处位于池体侧面顶部，连接管另一端从释压取气塔顶部伸入释压取气塔内。
作为本实用新型再进一步的优选方案：所述浮球的直径为压力球直径的2倍。
与现有技术相比，本实用新型的有益效果是：本装置通过设置取样装置，在保证池体内密封性的情况下，能够对池体内不同层面上的物料进行取样查看，并可通过提升筒内的提升绞龙对池体内的物料进行循环提升翻面，保证物料反应效果一致，并且通过释压取气塔的设置，能够保证池体内压力能够控制在一定范围内，通过简单结构进行压力控制，节约能源，适合推广使用。
附图说明

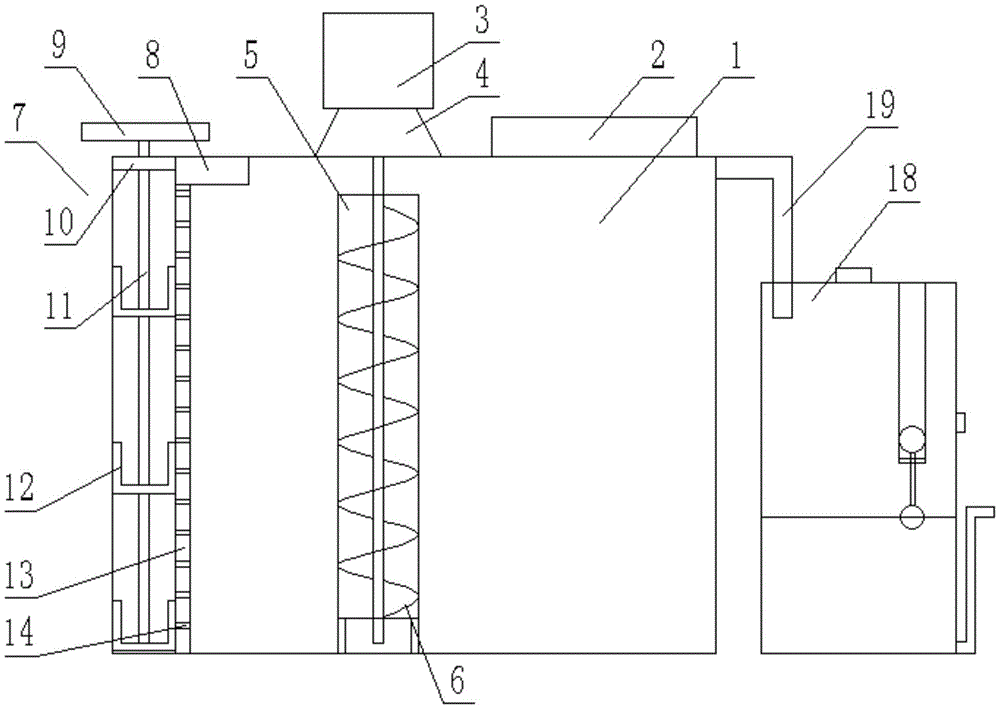

图1为本实用新型的结构示意图。
图2为本实用新型中取样杯的俯视图。
图3为本实用新型中释压取气塔的结构示意图。
图中1-池体，2-物料进出口，3-提升电机，4-轴封架，5-提升筒，6-提升绞龙，7-取样器，8-摩擦件，9-提拉杆，10-顶部密封板，11-竖杆，12-取样杯，13-隔板，14-通孔，15-杯架，16-十字架，17-合页轴，18-释压取气塔，19-连接管，20-补液口，21-导向管，22-压力球，23-联动杆，24-浮球，25-压力感应开关，26-蜂鸣器，27-溢流管。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型实施例中，一种恒压稳压发酵沼气池，包括池体1，所述池体1为封闭型池体，在池体1顶部设有物料进出口2，物料进出口2上设有压力封闭门，在池体1顶部中央设有提升电机3，所述提升电机3和池体1之间设有轴封架4，提升电机3的输出轴穿过轴封架4伸入池体1内部，并通过轴封架4内的轴封保证池体1内的封闭性，在池体1内设有竖向的提升筒5，所述提升筒5位于提升电机3正下方，在提升筒5内设有提升绞龙6，所述提升绞龙6上端与提升电机3的输出轴对接，所述提升筒5上下两端均为开口结构，且提升筒5上下两端与池体1顶面和底面之间均留有间隙；在池体1中设有取样装置，所述取样装置包括提拉杆9和竖杆11，所述竖杆11的长度大于池体1内深度，提拉杆9固定在竖杆11顶部并与竖杆11互相垂直设置，在池体1顶部开设有用于插装竖杆11的开口，所述开口内设有摩擦件8，在竖杆11上部设有与开口大小相匹配的顶部密封板10，在竖杆11上还设有若干取样杯12，所述取样杯12具有方形的杯架15，在杯架15底部设有十字架16，在杯架15上平面两侧均设有合页轴17，合页轴17上安装有翻转板，所述摩擦件8下方设有隔板13，在隔板13上开设有多个通孔14，通孔14的最高位置低于池体1内物料顶面位置，当取样装置伸入池体1内时，顶部密封板10与开口内壁紧密贴合保证池体1内的密封性，池体1内的物料会通过隔板13上的通孔14缓慢进入杯架15内，取样装置插入过程中，杯架15上的翻转板会向上翻转，使杯架15呈上下开口状态，进而保证物料的进入，而当取样装置抽出时，受压力作用，翻转板会发生翻转，进而保证杯架15下端为封口状态，这种结构不仅方便了取样装置的放入，并且也保证了样品的取出；
所述池体1侧面设有释压取气塔18，所述释压取气塔18与池体1通过连接管19相连通，释压取气塔18的高度低于池体1的高度，连接管19与池体1的连接处位于池体1侧面顶部，连接管19另一端从释压取气塔18顶部伸入释压取气塔18内；所述释压取气塔18顶部设有补液口20，在释压取气塔18内部填充有水，在释压取气塔18顶部设有下端开口的导向管21，在导向管21内部设有压力球22，所述压力球22底部设有联动杆23，在联动杆23底部安装有浮球24，浮球24的直径为压力球22直径的2倍；在导向管21底部开口内侧设有压力感应开关25，所述压力感应开关25电连接有蜂鸣器26，蜂鸣器26位于释压取气塔18外壁上，在释压取气塔18侧面底部设有溢流管27，溢流管27顶端位于导向管21下端开口下方；通过补液口20向释压取气塔18内补水使水面位置与溢流管27顶端位置相同，池体1内产生的沼气会通过连接管19进入释压取气塔18内，在压力作用下，释压取气塔18内的水通过溢流管27排出，当压力足够大、水排出过多时，浮球24下降带动压力球22按压压力感应开关25，通过蜂鸣器26报警提醒使用者进行排气工作。
本实用新型的工作原理是：本装置通过设置取样装置，在保证池体1内密封性的情况下，能够对池体1内不同层面上的物料进行取样查看，并可通过提升筒5内的提升绞龙6对池体1内的物料进行循环提升翻面，保证物料反应效果一致，并且通过释压取气塔18的设置，能够保证池体1内压力能够控制在一定范围内，通过简单结构进行压力控制，节约能源，适合推广使用。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
