技术领域
本实用新型涉及一种粉葛清洗装置，具体是一种基于差速原理的农业用粉葛清洗装置。
背景技术
粉葛是豆科，葛属植物葛的变种，葛在我国有8种及2变种，主要分布于西南部、中南部至东南部，长江以北少见。块根含淀粉，供食用，所提取的淀粉称葛粉，粉葛的食用部分为块根，俗称“葛根”。葛根是我国卫生部认定的药食两用的山地植物。葛根性凉，味甘、辛，具有解肌退热、生津、透疹、升阳止泻之功，主治外感发烧头痛、顽强、口渴、消渴、麻疹不透，热痢，葛根素含量高，其具有降血压、降低心肌耗氧量、减慢心率、扩张冠血状管，改善正常和缺血心肌的代谢，改善脑循环和外周循环等作用。
粉葛在收获后，需要清洗掉粉葛上带的泥土后进行运输和售卖，现在的粉葛清洗机结构简单，清洗不够干净，同时存在着清洗效率低下的问题。
实用新型内容
本实用新型的目的在于提供一种基于差速原理的农业用粉葛清洗装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种基于差速原理的农业用粉葛清洗装置，包括清洗箱、喷液排、喷嘴、清洗带一和清洗带二，所述清洗箱内安装有上下分布的清洗带一和清洗带二，清洗带一和清洗带二之间预留有间隙，形成供粉葛运动的通道，所述清洗带一和清洗带二的传动方向相反且传动速度不同，使得进入到二者间隙内的粉葛在存在差速的情况下进行翻滚运动，所述清洗带一和清洗带二之间间隙的两侧或单侧位置安装有喷液排，喷液排上安装有多个喷嘴，喷液排与伸入到清洗箱内的出水管连接，出水管上安装有阀门和水泵，所述水泵与电源和控制开关电性连接；所述清洗箱的底部安装有集水斗，集水斗的底部连接有进水管，进水管通过过滤器与出水管连接。
作为本实用新型进一步的方案：所述过滤器包括的两侧位置分别开设有用于与进水管连接的进水口和用于与出水管连接的出水口，过滤器内安装有滤网，滤网为倒装结构，滤网的开口朝向进水口，所述过滤器的顶部和底部分别设有冲洗口和排渣口。
作为本实用新型再进一步的方案：所述集水斗的底部还连接有排空管和补水管。
作为本实用新型再进一步的方案：所述清洗箱的两侧位置分别开设有进料口和出料口，进料口和出料口处分别安装有进料传送带和出料传送带。
作为本实用新型再进一步的方案：所述清洗带一和清洗带二的表面均间隔设置有多排清洗软毛和夹持凸柱，其中夹持凸柱的高度低于清洗软毛。
作为本实用新型再进一步的方案：所述夹持凸柱采用硅胶或塑料材质制成。
作为本实用新型再进一步的方案：所述清洗箱在对应清洗带二的底部位置处同样设有喷嘴。
与现有技术相比，本实用新型的有益效果是：由于清洗带一和清洗带二的传动方向相反且传动速度不同，使得进入到二者间隙内的粉葛在存在差速的情况下进行翻滚运动，翻滚时清洗软毛能对粉葛表面的泥土杂质等进行全方位的清理，配合喷嘴喷出的清洗水，能有效的对粉葛进行清洗，整体结构简单，操作方便，具有很好的市场推广性。
附图说明

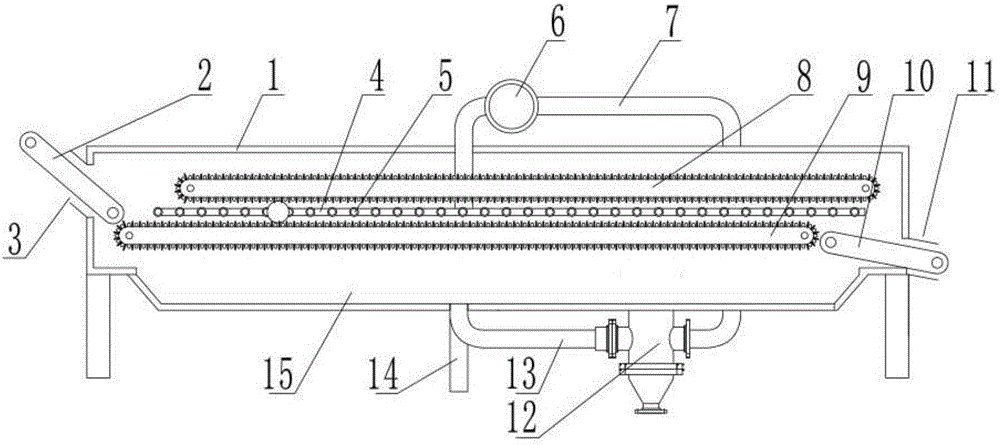

图1为一种基于差速原理的农业用粉葛清洗装置的结构示意图。
图2为一种基于差速原理的农业用粉葛清洗装置中过滤器的结构示意图。
图3为一种基于差速原理的农业用粉葛清洗装置中清洗软毛和夹持凸柱的结构示意图。
图中：1-清洗箱、2-进料传送带、3-进料口、4-喷液排、5-喷嘴、6-水泵、7-出水管、8-清洗带一、9-清洗带二、10-出料传送带、11-出料口、12-过滤器、13-进水管、14-排空管、15-集水斗、16-进水口、17-排渣口、18-出水口、19-过滤网、20-冲洗口、21-清洗软毛、22-夹持凸柱。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～3，本实用新型实施例中，一种基于差速原理的农业用粉葛清洗装置，包括清洗箱1、喷液排4、喷嘴5、清洗带一8和清洗带二9，所述清洗箱1内安装有上下分布的清洗带一8和清洗带二9，清洗带一8和清洗带二9之间预留有间隙，形成供粉葛运动的通道，所述清洗带一8和清洗带二9的传动方向相反且传动速度不同，使得进入到二者间隙内的粉葛在存在差速的情况下进行翻滚运动，翻滚时，清洗软毛21能对粉葛表面的泥土杂质等进行全方位的清理，所述清洗带一8和清洗带二9之间间隙的两侧或单侧位置安装有喷液排4，喷液排4上安装有多个喷嘴5，用于朝向间隙配喷出清洗水，而被清洗出的杂质泥沙等则落入到清洗带二9上，实现粉葛与泥沙杂质的分离，喷液排4与伸入到清洗箱1内的出水管7连接，出水管7上安装有阀门和水泵6，所述水泵6与电源和控制开关电性连接；所述清洗箱1的底部安装有集水斗15，集水斗15的底部连接有进水管13，进水管13通过过滤器12与出水管7连接，收集在集水斗15内的清洗水经过过滤器12的过滤之后可以被重复利用，能更加的节约水资源。
所述过滤器12包括的两侧位置分别开设有用于与进水管14连接的进水口16和用于与出水管7连接的出水口18，过滤器12内安装有滤网19，滤网19为倒装结构，滤网19的开口朝向进水口16，所述过滤器12的顶部和底部分别设有冲洗口20和排渣口17，当打开冲洗口20和排渣口17，即可对滤网19进行冲洗，将被滤网19截留的杂质和泥沙等排出。
所述集水斗15的底部还连接有排空管14和补水管，排空管14可以将集水斗15内的水放空，便于对整体结构进行清理，而补水管可以向集水斗15进行补水，补充损失的水分。
所述清洗箱1的两侧位置分别开设有进料口3和出料口11，进料口3和出料口11处分别安装有进料传送带2和出料传送带10，用于向清洗带一8和清洗带二9之间间隙输送粉葛和将粉葛导出。
所述清洗带一8和清洗带二9的表面均间隔设置有多排清洗软毛21和夹持凸柱22，其中夹持凸柱22的高度低于清洗软毛21，用于对进入到二者间隙内的粉葛进行夹持。
所述夹持凸柱22采用硅胶或塑料材质制成，材质较软，不会对粉葛造成压坏。
所述清洗箱1在对应清洗带二9的底部位置处同样设有喷嘴5，用于对处于清洗带二9表面的污泥进行清理，保证清洗带二9的干净和整洁。
本实用新型的工作原理是：工作时，进料传送带2将粉葛喂入至清洗带一8和清洗带二9之间的间隙内，由于清洗带一8和清洗带二9的传动方向相反且传动速度不同，使得进入到二者间隙内的粉葛在存在差速的情况下进行翻滚运动，翻滚时清洗软毛21能对粉葛表面的泥土杂质等进行全方位的清理，配合喷嘴5喷出的清洗水，能有效的对粉葛进行清洗，喷嘴5喷出的清洗水最终落入到集水斗15内进行收集，经过过滤器12的过滤之后可以被重复利用，能更加的节约水资源，清洗完成后的葛根由出料传送带10运输出去。
需要特别说明的是，本技术方案中，清洗箱1、喷液排4、喷嘴5、清洗带一8和清洗带二9均为现有技术的应用，而清洗带一8和清洗带二9的传动方向相反且传动速度不同、以及设置在清洗带一8和清洗带二9表面的清洗软毛21和夹持凸柱22为本技术方案的创新点，其能高效的对粉葛进行全方位的清洗。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
