技术领域
本实用新型涉及一种畜牧养殖领域，具体是一种畜牧多功能标签耳钉装置。
背景技术
在现代化畜牧养殖过程中，为了对各种家畜进行有效的健康健康和集约化管理，目前越来越多的畜牧厂开始对家畜的耳朵上进行打孔挂耳朵标牌的方式进行管理，耳朵上钻孔挂牌，一般会标明产地、品种、重量、出栏时间等等，作为一种保护品牌的手段，越来越受到现代化畜牧养殖业的青睐。
目前，耳钉的标签一般都采用铝合金铭牌或者塑料铭牌制成，一般通过在家畜耳壁上打孔后以悬挂的方式固定在家畜的耳朵上，但是目前的大部分悬挂式的耳朵标签存在容易脱落的问题，对于卡扣形的标签一般固定尺寸固定，对于不同耳壁厚度的家畜不易调节固定尺寸，而且卡扣形的标签耳钉容易堵塞耳孔，造成耳孔发炎、积水不透气的问题，严重时容易引起家畜耳壁糜烂，影响家畜生长等问题，因此，针对这些问题，我们需要一种适用性更广、对家畜耳壁可以有效消炎保护的标签耳钉装置。
实用新型内容
本实用新型的目的在于提供一种畜牧多功能标签耳钉装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种畜牧多功能标签耳钉装置，包括铭牌板、手扶夹板、夹板气孔、垫片、顶针腔、压力弹簧、固定插管、夹板插孔、刀具杆、导流板、刀片、导流槽、槽孔、弹性卡板、漏液腔、漏液孔、通风孔、薄膜袋、压板、固定板、固定插孔，所述手扶夹板的左侧壁上固定着铭牌板，所述手扶夹板的底部开设有夹板气孔，所述手扶夹板的内部开设有顶针腔，所述顶针腔的左侧内壁上固定着多个压力弹簧，所述压力弹簧的右侧端固定着固定插管，所述固定插管的左侧顶壁上固定着刀具杆，所述刀具杆的顶端固定着刀片，所述刀片的正上方设置有薄膜袋，所述薄膜袋倾斜固定在手扶夹板的内顶部，所述刀具杆的右侧固定着导流板，所述导流板的底端设置有导流槽，所述导流槽开设在固定插管的顶面上，所述导流槽的顶部开设有多个槽孔，所述槽孔与固定插管内部相连通，所述固定插管的左侧壁穿设在夹板插孔内，所述夹板插孔开设在手扶夹板的右侧壁中心位置，所述固定插管的右侧壁穿设在固定插孔内，所述固定插孔开设在固定板中心位置，所述固定板设置在手扶夹板的右侧，所述手扶夹板的右侧壁和固定板的左侧壁上固定有垫片，所述手扶夹板和固定板的顶面上都固定着压板，所述固定插管的外侧壁上开设有多个漏液孔，所述固定插管的内部设置有漏液腔，所述固定插管的左侧壁和右侧壁顶部都开设有通风孔，所述固定插管的右侧壁上固定着多个向左倾斜的弹性卡板。
更进一步的方案：所述铭牌板为圆形金属片。
更进一步的方案：所述固定插管为塑料圆管。
更进一步的方案：所述薄膜袋为内盛有消炎溶液的密封性塑料带。
更进一步的方案：所述固定插孔为内设有防滑垫的圆柱开口。
更进一步的方案：所述垫片为圆环形硅胶垫。
更进一步的方案：所述压板为矩形塑料片。
与现有技术相比，本实用新型的有益效果是：本实用新型设置的弹性卡板可以根据不同家畜的耳壁厚度调节固定尺寸，而且设置的漏液腔内的消炎溶剂会从漏液孔流到穿设的耳孔内，对穿设的耳孔进行一次性消炎，其中固定插管设置的通风孔，可以在后期给耳孔进行通气，防止固定插管撑在耳孔内，导致不透气，水分挤压，造成耳孔发炎溃烂等问题。
附图说明

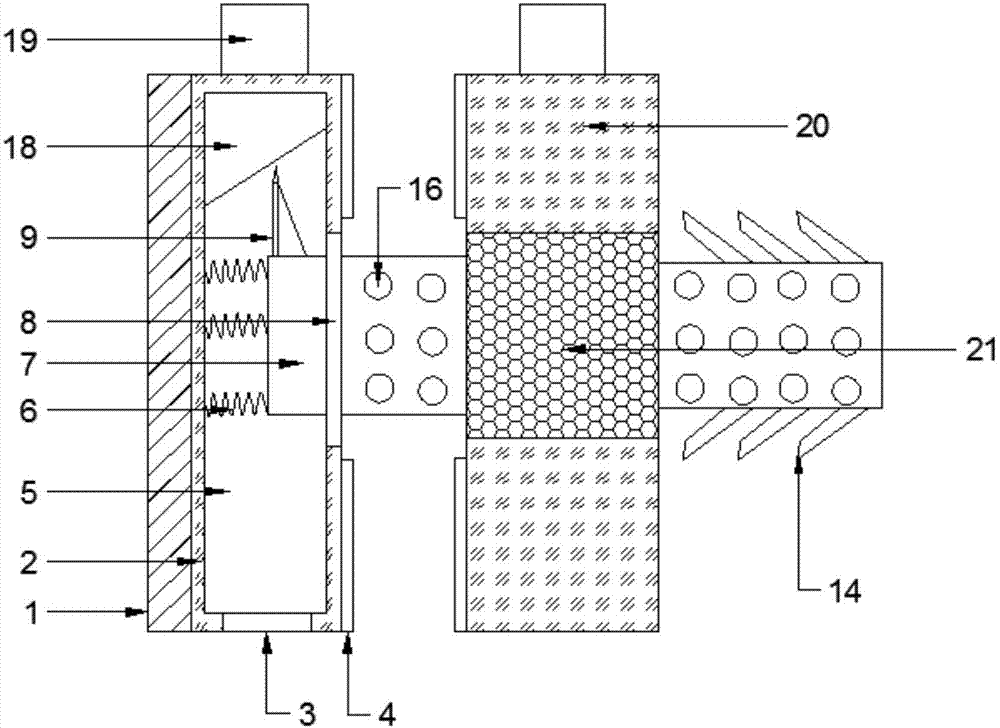

图1为畜牧多功能标签耳钉装置的结构示意图。
图2为畜牧多功能标签耳钉装置中固定插管的结构示意图。
图3为畜牧多功能标签耳钉装置的右视图。
图中：铭牌板1、手扶夹板2、夹板气孔3、垫片4、顶针腔5、压力弹簧6、固定插管7、夹板插孔8、刀具杆9、导流板10、刀片11、导流槽12、槽孔13、弹性卡板14、漏液腔15、漏液孔16、通风孔17、薄膜袋18、压板19、固定板20、固定插孔21。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～3，本实用新型实施例中，一种畜牧多功能标签耳钉装置，包括铭牌板1、手扶夹板2、夹板气孔3、垫片4、顶针腔5、压力弹簧6、固定插管7、夹板插孔8、刀具杆9、导流板10、刀片11、导流槽12、槽孔13、弹性卡板14、漏液腔15、漏液孔16、通风孔17、薄膜袋18、压板19、固定板20、固定插孔21，所述手扶夹板2的左侧壁上固定着铭牌板1，所述铭牌板1为圆形金属片，所述手扶夹板2的底部开设有夹板气孔3，所述手扶夹板2的内部开设有顶针腔5，所述顶针腔5的左侧内壁上固定着多个压力弹簧6，所述压力弹簧6的右侧端固定着固定插管7，所述固定插管7为塑料圆管，所述固定插管7的左侧顶壁上固定着刀具杆9，所述刀具杆9的顶端固定着刀片11，所述刀片11的正上方设置有薄膜袋18，所述薄膜袋18为内盛有消炎溶液的密封性塑料带，所述薄膜袋18倾斜固定在手扶夹板2的内顶部，所述刀具杆9的右侧固定着导流板10，所述导流板10的底端设置有导流槽12，所述导流槽12开设在固定插管7的顶面上，所述导流槽12的顶部开设有多个槽孔13，所述槽孔13与固定插管7内部相连通，所述固定插管7的左侧壁穿设在夹板插孔8内，所述夹板插孔8开设在手扶夹板2的右侧壁中心位置，所述固定插管7的右侧壁穿设在固定插孔21内，所述固定插孔21开设在固定板20中心位置，所述固定插孔21为内设有防滑垫的圆柱开口，所述固定板20设置在手扶夹板2的右侧，所述手扶夹板2的右侧壁和固定板20的左侧壁上固定有垫片4，所述垫片4为圆环形硅胶垫，所述手扶夹板2和固定板20的顶面上都固定着压板19，所述压板19为矩形塑料片，所述固定插管7的外侧壁上开设有多个漏液孔16，所述固定插管7的内部设置有漏液腔15，所述固定插管7的左侧壁和右侧壁顶部都开设有通风孔17，所述固定插管7的右侧壁上固定着多个向左倾斜的弹性卡板14。
本实用新型的工作原理是：在未使用时，手扶夹板2和固定板20相互分离，当需要畜牧家畜上耳钉时，将手扶夹板2的压板19朝上，将手扶夹板2上固定着的固定插管7从耳孔一侧穿入，然后将固定板20的固定插孔21从固定插管7的右端压入固定插管7的杆侧壁上，直到固定板20和手扶夹板2上的垫片4抵在家畜的耳朵上贴紧，固定插管7上的弹性卡板14在由固定板20左侧进入固定插孔21内时，弹性卡板14首先会整体压缩贴合在固定插管7的侧壁上，当固定插管7穿出固定插孔21的右端开口时，弹性卡板14向外弹开，弹性卡板14的顶端卡在固定板20的右侧壁上，从而固定住手扶夹板2和固定板20，手扶夹板2上的1可以对家畜的信息进行记载，其中固定插管7上多个弹性卡板14可以根据家畜耳壁的厚度进行适当的夹紧固定，其中，当固定板20在向左压入固定插管7的杆壁上的同时，固定插管7受力向左运动，固定插管7的左端在压力弹簧6的作用下向顶针腔5的左侧内壁一侧移动，固定插管7左侧顶面上固定着的刀具杆9和刀片11会刮开薄膜袋18,薄膜袋18内的消炎溶剂会顺着导流板10流入导流槽12内，再由导流槽12的槽孔13流到固定插管7的漏液腔15内，漏液腔15内的消炎溶剂会从漏液孔16流到穿设的耳孔内，对穿设的耳孔进行一次性消炎，其中固定插管7设置的通风孔17，可以在后期给耳孔进行通气，防止固定插管7撑在耳孔内，导致不透气，水分挤压，造成耳孔发炎溃烂等问题。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
