技术领域
本实用新型涉及荸荠清洗技术领域，具体是一种左右移动式荸荠刷洗装置。
背景技术
荸荠又名马蹄、水栗、乌芋、菩荠等，属单子叶莎草科，为多年生宿根性草本植物。有细长的匍匐根状茎，在匍匐根状茎的顶端生块茎，俗叶荸荠。秆多数，丛生，直立，圆柱状，有多数横隔膜，干后秆表面现有节，但不明显，灰绿色，光滑无毛。叶缺如，只在秆的基部有2-3个叶鞘；鞘近膜质，绿黄色，紫红色或褐色。小穗顶生，圆柱状，在小穗基部有两片鳞片中空无花，抱小穗基部一周；其余鳞片全有花；较小坚果长一倍半，有倒刺；柱头3。小坚果宽倒卵形，双凸状，顶端不缢缩。
荸荠采摘时常带有大量的泥土和污物，由于荸荠的外形结构较为复杂，在对其食用时常常难以进行清洗，现有技术中采用人工手动的方式对其进行逐个清洗，这种清洗方式不仅操作起来较为麻烦，浪费人力物力，增加人们的劳动强度，而且一次清洗荸荠的数量较少，清洗效率较低，因此需要发明一种方便人们清洗荸荠的清洗装置。
实用新型内容
本实用新型的目的在于提供一种左右移动式荸荠刷洗装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种左右移动式荸荠刷洗装置，包括底座、过滤箱、滑杆、转动杆、清洗箱和抽风机；所述底座的左右两侧对称安装有两块侧板，两块侧板的顶部固定安装有顶板，两块侧板的内侧还设置有隔板；所述滑杆固定安装在两块侧板的内侧，所述转动杆转动安装在两块侧板的内侧，转动杆位于滑杆的上方，且转动杆上设置有外螺纹；所述清洗箱的背部从上到下依次固定安装有螺纹套和滑套，螺纹套与转动杆螺纹连接，滑套与滑杆滑动连接；所述隔板上转动安装有第三转轴，第三转轴的下侧伸入清洗箱的内部，且第三转轴位于清洗箱内部的轴段上均匀设置有若干刷板；所述隔板上位于第三转轴的右侧转动安装有第一转轴和第二转轴，第一转轴的左端固定安装有连接锥齿轮，第三转轴的上端固定安装有从动锥齿轮，从动锥齿轮与连接锥齿轮啮合；所述第一转轴的右端固定安装有左锥齿轮，所述第二转轴的左端固定安装有右锥齿轮，所述顶板的底部固定安装有驱动电机，驱动电机的输出端固定连接有主动锥齿轮，主动锥齿轮的左右两侧分别与左锥齿轮和右锥齿轮相啮合；所述第二转轴和转动杆的右端均固定安装有皮带轮，两个皮带轮通过皮带传动连接；所述过滤箱固定安装在底座上，过滤箱的内部设置有过滤网，且过滤箱的上侧通过排水管与清洗箱的底部连通；所述隔板的底部设置有喷头，喷头位于清洗箱的正上方，且喷头通过进水管与过滤箱的底部连通，进水管上设置有水泵。
作为本实用新型进一步的方案：所述隔板位于顶板的下方。
作为本实用新型再进一步的方案：所述清洗箱为上端开口的箱体的结构。
作为本实用新型再进一步的方案：所述刷板为条形结构。
作为本实用新型再进一步的方案：所述排水管为软管结构，且排水管上设置有电磁阀。
作为本实用新型再进一步的方案：所述清洗箱的底部还固定安装有斜板，斜板的底部固定安装有振动电机。
作为本实用新型再进一步的方案：所述抽风机固定安装在顶板上，所述第三转轴为中空结构，抽风机的出风口通过进气管与第三转轴连通。
作为本实用新型再进一步的方案：所述第三转轴位于清洗箱内部的轴段上均匀开设有若干气孔。
作为本实用新型再进一步的方案：所述进气管上设置有加热装置。
与现有技术相比，本实用新型的有益效果是：本实用新型将荸荠放入清洗箱的内部，通过带动清洗箱左右移动以及通过第三转轴带动刷板转动，对箱内的荸荠进行清洗，不仅省时省力，操作简单方便，而且一次性能清洗多个荸荠，清洗效率较高；还设置有过滤箱和水泵，对清洗用水进行循环利用，节约水资源；还设置有抽风机和加热装置，能够对清洗后的荸荠进行干燥。
附图说明

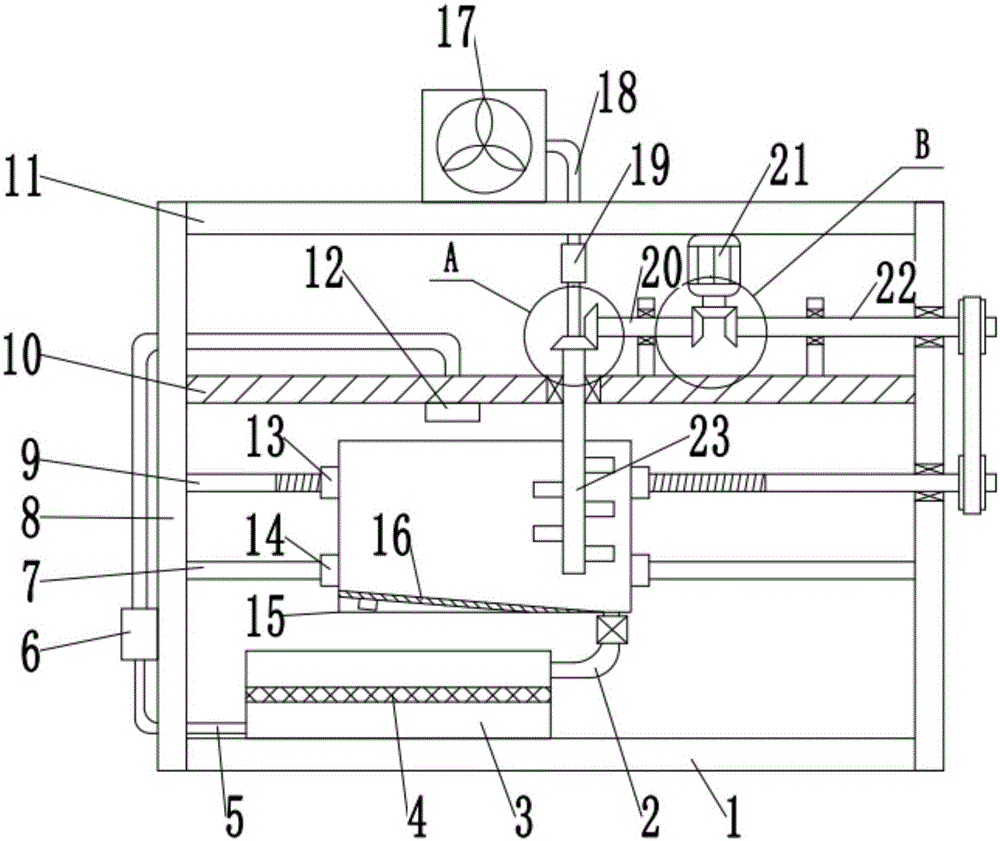

图1为左右移动式荸荠刷洗装置的结构示意图。
图2为左右移动式荸荠刷洗装置中第三转轴的结构示意图。
图3为左右移动式荸荠刷洗装置中A处放大图。
图4为左右移动式荸荠刷洗装置中B处放大图。
图中：1-底座、2-排水管、3-过滤箱、4-滤网、5-进水管、6-水泵、7-滑杆、8-侧板、9-转动杆、10-隔板、11-顶板、12-喷头、13-螺纹套、14-滑套、15-清洗箱、16-斜板、17-抽风机、18-进气管、19-加热装置、20-第一转轴、21-驱动电机、22-第二转轴、23-第三转轴、24-气孔、25-刷板、26-从动锥齿轮、27-连接锥齿轮、28-左锥齿轮、29-主动锥齿轮、30-右锥齿轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～4，本实用新型实施例中，一种左右移动式荸荠刷洗装置，包括底座1、过滤箱3、滑杆7、转动杆9、清洗箱15和抽风机17；所述底座1的左右两侧对称安装有两块侧板8，两块侧板8的顶部固定安装有顶板11，两块侧板8的内侧还设置有隔板10，隔板10位于顶板11的下方；所述滑杆7固定安装在两块侧板8的内侧，所述转动杆9转动安装在两块侧板8的内侧，转动杆9位于滑杆7的上方，且转动杆9上设置有外螺纹；所述清洗箱15为上端开口的箱体的结构，清洗箱15的背部从上到下依次固定安装有螺纹套13和滑套14，螺纹套13与转动杆9螺纹连接，滑套14与滑杆7滑动连接，转动杆9顺时针转动时带动清洗箱15向右滑动，转动杆9逆时针转动时带动清洗箱15向左滑动；所述隔板10上转动安装有第三转轴23，第三转轴23的下侧伸入清洗箱15的内部，且第三转轴23位于清洗箱15内部的轴段上均匀设置有若干刷板25，刷板25为条形结构，以便对箱内的荸荠进行清洗；所述隔板10上位于第三转轴23的右侧转动安装有第一转轴20和第二转轴22，第一转轴20的左端固定安装有连接锥齿轮27，第三转轴23的上端固定安装有从动锥齿轮26，从动锥齿轮26与连接锥齿轮27啮合，第一转轴20转动时带动第三转轴23转动；所述第一转轴20的右端固定安装有左锥齿轮28，所述第二转轴22的左端固定安装有右锥齿轮30，所述顶板11的底部固定安装有驱动电机21，驱动电机21的输出端固定连接有主动锥齿轮29，主动锥齿轮29的左右两侧分别与左锥齿轮28和右锥齿轮30相啮合，驱动电机21正反转时同时带动第一转轴20和第二转轴22正反转，第一转轴20带动第三转轴23正反转；所述第二转轴22和转动杆9的右端均固定安装有皮带轮，两个皮带轮通过皮带传动连接，第二转轴22转动时带动转动杆9转动；所述过滤箱3固定安装在底座1上，过滤箱3的内部设置有过滤网4，且过滤箱3的上侧通过排水管2与清洗箱15的底部连通，排水管2为软管结构，且排水管2上设置有电磁阀，以便控制污水流入过滤箱3的内部；所述隔板12的底部设置有喷头12，喷头12位于清洗箱15的正上方，且喷头12通过进水管5与过滤箱3的底部连通，进水管5上设置有水泵6，以便将过滤后的净水抽入喷头中进行循环利用；所述清洗箱15的底部还固定安装有斜板16，斜板16的底部固定安装有振动电机，以便促进斜板16上的污泥流入排水管2的内部；所述抽风机17固定安装在顶板11上，所述第三转轴23为中空结构，抽风机17的出风口通过进气管18与第三转轴23连通，且第三转轴23位于清洗箱15内部的轴段上均匀开设有若干气孔24，进气管18上设置有加热装置19，以便将热风抽入清洗箱15的内部，对刷洗后的荸荠进行烘干。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
