技术领域
本实用新型涉及电视机挂架技术领域，具体为一种智能家居用液晶电视机挂架。
背景技术
随着社会的进步和科技的发展，电视机从黑白演变到彩色，从又厚又重到越来越薄，所以人们就研究出来了能够给液晶电视机一个安身之所的电视机挂架，有了它，就方便了很多，我们在安装电视机挂架的时候,面对选择不同的款式，但是现有的智能家居用液晶电视机挂架一般以螺纹的形式来固定电视机，长时间下去会使对电视机的外表面磨损，从而造成挂架对电视机固定不牢固的问题。
实用新型内容
本实用新型的目的在于提供一种智能家居用液晶电视机挂架，以解决上述背景技术中提出的现有的智能家居用液晶电视机挂架一般以螺纹的形式来固定电视机，长时间下去会使对电视机的外表面磨损，从而造成挂架对电视机固定不牢固的问题。
为实现上述目的，本实用新型提供如下技术方案：一种智能家居用液晶电视机挂架，包括夹板，所述夹板的左侧内腔固接有转轴，所述夹板的右侧内腔固接有支撑架，所述支撑架的左侧上端安装有转动机构，所述转动机构的右侧下端安装有调节机构，所述支撑架的右侧上端安装有滑动机构，所述滑动机构与调节机构的内侧安装有电视机，所述转轴的左侧上端外壁与横块的右侧内腔转动相连，所述横块的左端安装有固定机构，所述固定机构的左侧设有墙体。
优选的，所述转动机构包括螺纹杆、轴承、转块、摇杆、隔板、横板和凹槽，所述螺纹杆的底端通过轴承与夹板的左侧上端中心表面转动相连，所述螺纹杆的下方外壁固接有转块，所述转块的外壁固接有摇杆，所述螺纹杆的顶端固接有隔板，所述螺纹杆的上方设有横板，所述横板的左侧贯穿凹槽，所述横板与凹槽间隙配合，所述凹槽开设在支撑架的表面左右两侧，所述横板的左侧中心与螺纹杆的上方螺纹相连。
优选的，所述调节机构包括第二凹板、第二橡胶垫、第二滑块和第二滑槽，所述第二凹板的下端固接有第二橡胶垫，所述第二橡胶垫的下端表面与电视机的顶端紧密贴合，所述第二凹板的顶端左右两侧均固接有第二滑块，两个所述第二滑块均与第二滑槽滑动连接，两个所述第二滑槽均开设在横板的右侧下端表面。
优选的，所述固定机构包括竖板、螺栓和垫片，所述竖板的上下两侧设有螺栓和垫片，两个所述螺栓从右向左均依次贯穿垫片和竖板，所述螺栓的左端与墙体螺纹连接。
优选的，所述滑动机构包括第一凹板、第一橡胶垫、第一滑块和第一滑槽，所述第一凹板的上端固接有第一橡胶垫，所述第一橡胶垫的上端表面与电视机的下端紧密贴合，所述第一凹板的底端左右两侧均固接有第一滑块，两个所述第一滑块均与第一滑槽滑动连接，两个所述第一滑槽均开设在支撑架的右侧下端表面。
优选的，所述第一滑块和第一滑槽构成滑动结构。
与现有技术相比，本实用新型的有益效果是：该智能家居用液晶电视机挂架，通过螺纹杆、轴承、转块、摇杆、横板、支撑架、第二凹板、第二橡胶垫和凹槽之间的配合，转动摇杆带动转块转动从而带动螺纹杆在轴承内转动，螺纹杆转动带动横板在支撑架上的凹槽内向下移动给第二凹板向下的力使第二橡胶垫对电视机夹紧固定，解决了现有的智能家居用液晶电视机挂架一般以螺纹的形式来固定电视机，长时间下去会使对电视机的外表面磨损，从而造成挂架对电视机固定不牢固的问题。
附图说明

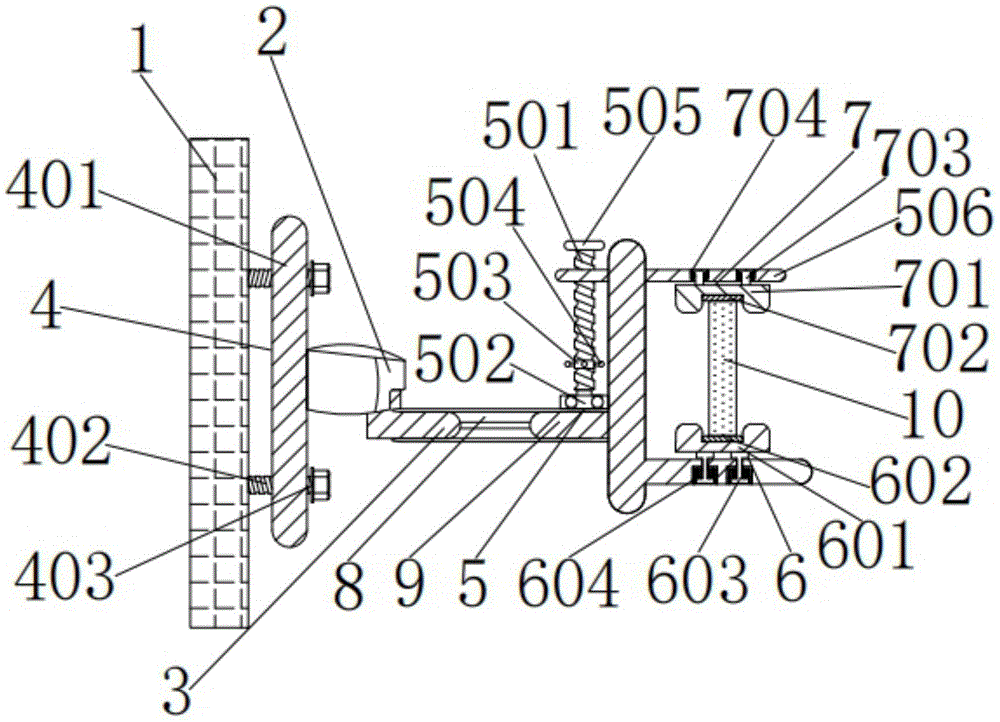

图1为本实用新型结构示意图；
图2为图1中横板和凹槽的结构示意图；
图3为图1中第二滑块和第二滑槽的结构示意图；
图4为图1中横块和转轴的结构示意图。
图中：1、墙体，2、横块，3、转轴，4、固定机构，401、竖板，402、螺栓，403、垫片，5、转动机构，501、螺纹杆，502、轴承，503、转块，504、摇杆，505、隔板，506、横板，507、凹槽，6、滑动机构，601、第一凹板，602、第一橡胶垫，603、第一滑块，604、第一滑槽，7、调节机构，701、第二凹板，702、第二橡胶垫，703、第二滑块，704、第二滑槽，8、夹板，9、支撑架，10、电视机。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种智能家居用液晶电视机挂架，包括夹板8，夹板8的左侧内腔固接有转轴3，转轴3对夹板8进行支撑，夹板8的右侧内腔固接有支撑架9，夹板8对支撑架9进行支撑，支撑架9的左侧上端安装有转动机构5，转动机构5的右侧下端安装有调节机构7，支撑架9的右侧上端安装有滑动机构6，滑动机构6与调节机构7的内侧安装有电视机10，转轴3的左侧上端外壁与横块2的右侧内腔转动相连，转轴3可以在横块2内转动，横块2的左端安装有固定机构4，固定机构4的左侧设有墙体1，转动机构5包括螺纹杆501、轴承502、转块503、摇杆504、隔板505、横板506和凹槽507，螺纹杆501的底端通过轴承502与夹板8的左侧上端中心表面转动相连，螺纹杆501通过轴承502在夹板8上转动，螺纹杆501的下方外壁固接有转块503，转块503的外壁固接有摇杆504，转动摇杆504带动转块503和螺纹杆501一起转动，螺纹杆501的顶端固接有隔板505，隔板505防止横板506脱落，螺纹杆501的上方设有横板506，横板506的左侧贯穿凹槽507，横板506与凹槽507间隙配合，横板506在凹槽507内上下移动，凹槽507开设在支撑架9的表面左右两侧，横板506的左侧中心与螺纹杆501的上方螺纹相连，螺纹杆501转动带动横板506上下移动，调节机构7包括第二凹板701、第二橡胶垫702、第二滑块703和第二滑槽704，第二凹板701的下端固接有第二橡胶垫702，第二橡胶垫702的下端表面与电视机10的顶端紧密贴合，第二橡胶垫702对电视机10外壁起保护作用，防止电视机10磨损，第二凹板701的顶端左右两侧均固接有第二滑块703，两个第二滑块703均与第二滑槽704滑动连接，第二凹板701通过两个第二滑块703在第二滑槽704内滑动，防止第二滑块703脱轨，两个第二滑槽704均开设在横板506的右侧下端表面，固定机构4包括竖板401、螺栓402和垫片403，竖板401的上下两侧设有螺栓402和垫片403，两个螺栓402从右向左均依次贯穿垫片403和竖板401，螺栓402的左端与墙体1螺纹连接，竖板501通过两个螺栓402与墙体1螺纹连接对竖板501进行固定防止竖板501脱落，滑动机构6包括第一凹板601、第一橡胶垫602、第一滑块603和第一滑槽604，第一凹板601的上端固接有第一橡胶垫602，第一橡胶垫602的上端表面与电视机10的下端紧密贴合，第一橡胶垫602对电视机10外壁起保护作用，防止电视机10磨损，第一凹板601的底端左右两侧均固接有第一滑块603，两个第一滑块603均与第一滑槽604滑动连接，第一凹板601通过两个第一滑块603在第一滑槽604内滑动，防止第一滑块603脱轨，两个第一滑槽604均开设在支撑架9的右侧下端表面，第一滑块603和第一滑槽604构成滑动结构，第一滑块603在第一滑槽604内滑动。
在使用该智能家居用液晶电视机挂架时，首先人工扭动螺栓402将竖板401固定在墙体1上，转轴3在横块2内转动来调节合适的角度，人工将电视机10的底端放在第一凹板601上的第一橡胶垫602上，将电视机10的上端放在第二凹板701上的第二橡胶垫702上扶好，转动摇杆504带动转块503转动从而带动螺纹杆501在轴承502内转动，螺纹杆501转动带动横板506在支撑架9上的凹槽507内向下移动通过第二滑块703和第二凹板701给第二橡胶垫702上的电视机10向下的力将电视机10夹紧固定，人工左右移动电视机10，第一凹板601通过第一滑块603在支撑架9上的第一滑槽604内左右滑动，同时第二凹板701通过第二滑块703在横板506上的第二滑槽704内左右滑动，来调节电视机10的合适位置。
