技术领域
本实用新型涉及除草技术领域,具体是一种具有破碎功能的农用除草装置。
背景技术
农业为通过培育动植物生产食品及工业原料的产业。农业属于第一产业,研究农业的科学是农学。农业的劳动对象是有生命的动植物,获得的产品是动植物本身。我们把利用动物植物等生物的生长发育规律,通过人工培育来获得产品的各部门的认可,统称为农业。农业是支撑国民经济建设与发展的基础产品。
现有的农业除草装置在除草结束后未对杂草碎料进行收集处理,从而导致杂草随意堆积,影响农作物的后续播种。
实用新型内容
本实用新型的目的在于提供一种具有破碎功能的农用除草装置,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:
一种具有破碎功能的农用除草装置,包括底座和破碎箱;所述底座的左上侧固定安装有机架,机架的内侧转动安装有螺杆,螺杆上螺纹连接有螺套,螺套与机架滑动连接,底座上位于机架的左侧还滑动安装有升降架,升降架与螺套固定连接;所述升降架的底部固定安装有电机罩,电机罩的内部固定安装有第四电机,第四电机的输出端固定连接有切割刀片;所述破碎箱固定安装在底座上,破碎箱的内部固定安装有过滤网,破碎箱的内部位于过滤网的下侧转动安装有第二转轴,第二转轴上均匀安装有若干破碎刀片;所述破碎箱的内部位于过滤网的上侧设置有螺旋叶片,螺旋叶片通过第一转轴转动安装在破碎箱上,破碎箱的顶部均匀开设有若干透气孔,破碎箱的上侧还固定安装有第二电机,第二电机的输出端与第一转轴固定连接;所述底座的下侧设置有集料斗,集料斗的上侧通过电动推杆与底座固定连接,集料斗的进料口正对切割刀片,集料斗的出料口通过进风管与破碎箱的内部连通。
作为本实用新型进一步的方案:所述切割刀片为圆盘结构,切割刀片的外侧均匀设置有若干刀刃。
作为本实用新型再进一步的方案:所述底座位于机架的右侧固定安装有第三电机,第三电机的输出端固定安装有第一锥齿轮,所述螺杆的下端固定安装有第二锥齿轮,第二锥齿轮与第一锥齿轮啮合。
作为本实用新型再进一步的方案:所述破碎箱的外侧还固定安装有第一电机,第一电机的输出端与第二转轴固定连接。
作为本实用新型再进一步的方案:所述底座的四角处均设置有支腿,支腿由第一支腿和第二支腿组成,第一支腿固定安装在底座的下侧,第二支腿滑动安装在第一支腿的内部。
作为本实用新型再进一步的方案:所述第二支腿的上端通过弹簧与第一支腿固定连接,第二支腿的下端转动安装有脚轮。
作为本实用新型再进一步的方案:所述底座的右侧还固定安装有推杆。
与现有技术相比,本实用新型的有益效果是:本实用新型通过螺杆和螺套之间的配合带动升降架上下滑动,从而带动切割刀片上下移动,以便根据杂草高度进行除草,还设置有破碎箱,通过螺旋叶片顺时针转动和逆时针转动使破碎箱内部的压强增大和排出,从而将切割后的杂草吸入后粉碎,粉碎后再将杂草排出;还设置具有减震功能的支腿,以便装置的平稳移动,提高除杂效率。
附图说明

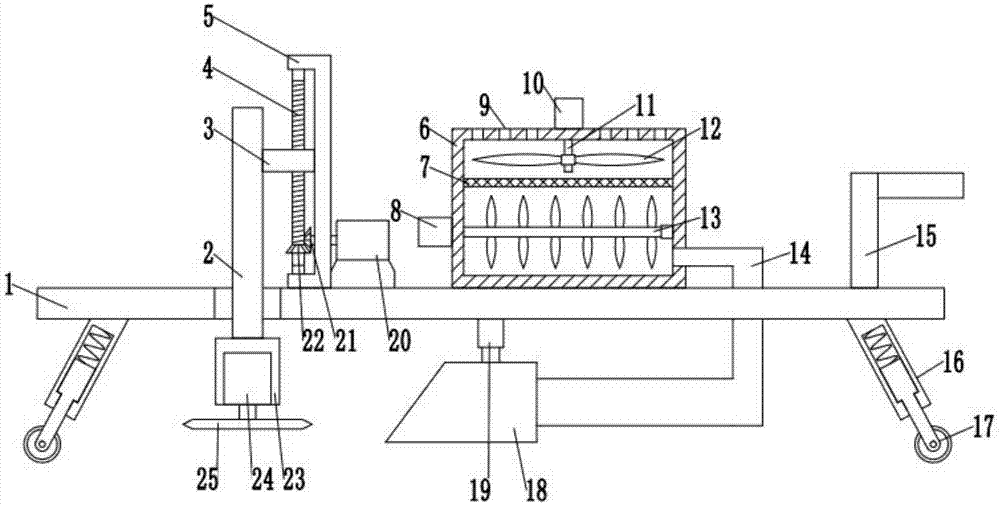

图1为具有破碎功能的农用除草装置的结构示意图。
图2为具有破碎功能的农用除草装置中切割刀片的结构示意图。
图3为具有破碎功能的农用除草装置中支腿的结构示意图。
图中1;1-底座、2-升降架、3-螺套、4-螺杆、5-机架、6-破碎箱、7-过滤网、8-第一电机、9-透气孔、10-第二电机、11-第一转轴、12-螺旋叶片、13-第二转轴、14-进风管、15-推杆、16-支腿、17-脚轮、18-集料斗、19-电动推杆、20-第三电机、21-第一锥齿轮、22-第二锥齿轮、23-电机罩、24-第四电机、25-切割刀片、26-刀刃、27-第一支腿、28-第二支腿、29-弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1~3,本实用新型实施例中,一种具有破碎功能的农用除草装置,包括底座1和破碎箱6;所述底座1的左上侧固定安装有机架5,机架5的内侧转动安装有螺杆4,螺杆4上螺纹连接有螺套3,螺套3与机架5滑动连接,底座1上位于机架5的左侧还滑动安装有升降架2,升降架2与螺套3固定连接,螺杆4顺时针转动时通过螺套3带动升降架2上升,螺杆4逆时针转动时通过螺套3带动升降架2下降;所述升降架2的底部固定安装有电机罩23,电机罩23的内部固定安装有第四电机24,第四电机24的输出端固定连接有切割刀片25,以便对杂草进行切割;所述切割刀片25为圆盘结构,切割刀片25的外侧均匀设置有若干刀刃26,以便提高除草效果;所述底座1位于机架5的右侧固定安装有第三电机20,第三电机20的输出端固定安装有第一锥齿轮21,所述螺杆4的下端固定安装有第二锥齿轮22,第二锥齿轮22与第一锥齿轮21啮合,从而使第三电机20的转动带动螺杆4的转动;所述破碎箱6固定安装在底座1上,破碎箱6的内部固定安装有过滤网7,破碎箱6的内部位于过滤网7的下侧转动安装有第二转轴13,第二转轴13上均匀安装有若干破碎刀片,破碎箱6的外侧还固定安装有第一电机8,第一电机8的输出端与第二转轴13固定连接;所述破碎箱6的内部位于过滤网7的上侧设置有螺旋叶片12,螺旋叶片12通过第一转轴11转动安装在破碎箱6上,破碎箱6的顶部均匀开设有若干透气孔9,破碎箱6的上侧还固定安装有第二电机10,第二电机10的输出端与第一转轴11固定连接,第二电机10带动第一转轴11顺时针转动时,破碎箱6的内部压强减小,第二电机10带动第一转轴11逆时针转动时,破碎箱6的内部压强增大;所述底座1的下侧设置有集料斗18,集料斗18的上侧通过电动推杆19与底座1固定连接,集料斗18的进料口正对切割刀片25,集料斗18的出料口通过进风管14与破碎箱6的内部连通,进风管14为软管结构,第一转轴11带动螺旋叶片12逆时针转动时,切割后的杂草被吸入集料斗18并沿进风管14进入破碎箱6的内部,破碎完成后,使第一转轴11带动螺旋叶片12顺时针转动,从而将破碎后的杂草排出,以便清理;所述底座1的四角处均设置有支腿16,支腿16由第一支腿27和第二支腿28组成,第一支腿27固定安装在底座1的下侧,第二支腿28滑动安装在第一支腿27的内部,且第二支腿28的上端通过弹簧29与第一支腿27固定连接,第二支腿28的下端转动安装有脚轮17,以便装置的平稳移动;所述底座1的右侧还固定安装有推杆15,以便装置的推动。
