技术领域
本实用新型涉及计算机散热装置技术领域，尤其涉及一种计算机用散热装置。
背景技术
计算机的CPU及其他部件高速运转过程中会产生热量，散热其实就是一个热传递的过程，目的是将CPU产生的热量带到其它介质上，将CPU温度控制在一个稳定范围之内。根据我们生活的环境，CPU的热量最终是要发散到空气当中。这个过程就是电脑散热。
现有的计算机用散热装置存在有不足之处：现有的计算机散热装置一般都是通过风扇将主机外的空气吹入主机进行散热，但当主机温度较高时，计算机周围的空气温度都比较高，因此现有的计算机散热装置散热性能较差，实用性不高。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种计算机用散热装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种计算机用散热装置，包括散热箱和吸气泵，散热箱的底部内壁分别通过螺钉固定有冷凝器和储水箱，所述冷凝器靠近储水箱的一侧外壁通过螺钉固定有第二吸水泵，所述第二吸水泵的输入端套接有连接管，且第二吸水泵的输出端与冷凝器内部相通，所述连接管远离冷凝器的一端与储水箱内部相通，所述储水箱的顶部外壁通过螺钉固定有第一吸水泵，所述第一吸水泵的输入端套接有循环冷凝管，且第一吸水泵的输出端与储水箱内部相通，所述循环冷凝管远离储水箱的一端与冷凝器内部相通，所述冷凝器和储水箱相对一侧外壁通过螺钉固定有同一块安装板，所述安装板底部外壁的两侧均通过螺钉固定有电机，所述电机的输出轴通过联轴器连接有散热扇。
进一步的，所述散热箱的两侧内壁均开有防尘孔，且防尘孔的内壁插接有吸气斗，吸气斗的内壁通过螺钉固定有防尘网，吸气斗的出风口套接于吸气泵的输入端，吸气泵的输出端套接有出气管。
进一步的，所述散热箱的两侧内壁通过螺钉固定有同一块透气板，且透气板的顶部外壁开有等距离分布的透气孔，透气板顶部外壁的两侧均通过螺钉固定有第一挡块。
进一步的，所述透气板的顶部外壁通过铰链连接有放置板，且放置板的顶部外壁开有等距离分布的散热孔，放置板顶部外壁的两侧均通过螺钉固定有防滑垫。
进一步的，所述放置板的两侧外壁分别通过铰链连接有第一支撑板和第二支撑板，且透气板的顶部外壁通过螺钉固定有等距离分布的第二挡块，第二挡块分别和第一支撑板、第二支撑板配合使用。
进一步的，所述散热箱的两侧内壁均开有滑槽，且滑槽的内壁通过螺钉固定有滑轨，滑轨的内壁滑动连接有防尘板，防尘板的一边外壁通过螺钉固定有把手。
本实用新型的有益效果为：
1、该计算机用散热装置，通过设置有冷凝器、储水箱、循环冷凝管和散热扇，冷凝器通过第二吸水泵将储水箱中的水吸入冷凝器并进行冷却，第一吸水泵将冷凝器冷却好的水通过循环冷凝管吸入储水箱，以此来对散热箱中的空气进行冷却，散热扇将冷却后的空气吹入计算机主机中进行散热，吸气泵将散热箱外的空气吸入散热箱进行循环散热，散热效果好，实用性较强。
2、该计算机用散热装置，通过设置有放置板、第一支撑板、第二支撑板和第二挡块，放置板通过铰链与透气板连接，可以调整放置板的角度，而通过第一支撑板、第二支撑板和第二挡块的配合使用可以扩大放置板调整角度的范围，结构合理，增强了装置的适用性。
3、该计算机用散热装置，通过设置有防尘板，防尘板可以防止空气中的灰尘进入装置内部，同时也可以将装置内部的灰尘集中到防尘板上面，方便集中处理。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，该装置设计结构合理，使用方便，满足人们的使用需求。
附图说明

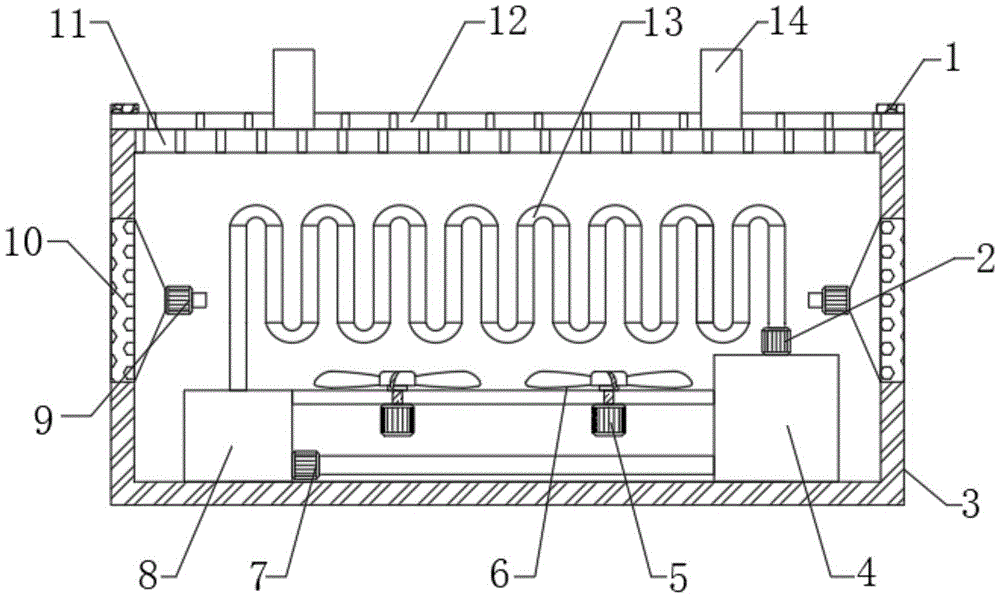

图1为本实用新型实施例1提出的一种计算机用散热装置的结构示意图；
图2为本实用新型提出的一种计算机用散热装置的立体结构图；
图3为本实用新型提出的一种计算机用散热装置的侧视图；
图4为本实用新型实施例2提出的一种计算机用散热装置的结构示意图。
图中：1-防滑垫、2-第一吸水泵、3-散热箱、4-储水箱、5-电机、6-散热扇、7-第二吸水泵、8-冷凝器、9-吸气泵、10-防尘网、11-透气板、12-放置板、13-循环冷凝管、14-第一挡块、15-第二挡块、16-第一支撑板、17-第二支撑板、18-防尘板。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。
在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。
在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
实施例1
参照图1-3，一种计算机用散热装置，包括散热箱3和吸气泵9，散热箱3的底部内壁分别通过螺钉固定有冷凝器8和储水箱4，冷凝器8靠近储水箱4的一侧外壁通过螺钉固定有第二吸水泵7，第二吸水泵7的输入端套接有连接管，且第二吸水泵7的输出端与冷凝器8内部相通，连接管远离冷凝器8的一端与储水箱4内部相通，储水箱4的顶部外壁通过螺钉固定有第一吸水泵2，第一吸水泵2的输入端套接有循环冷凝管13，且第一吸水泵2的输出端与储水箱4内部相通，循环冷凝管13远离储水箱4的一端与冷凝器8内部相通，冷凝器8和储水箱4相对一侧外壁通过螺钉固定有同一块安装板，安装板底部外壁的两侧均通过螺钉固定有电机5，电机5的输出轴通过联轴器连接有散热扇6。
本实用新型中，散热箱3的两侧内壁均开有防尘孔，且防尘孔的内壁插接有吸气斗，吸气斗的内壁通过螺钉固定有防尘网10，吸气斗的出风口套接于吸气泵9的输入端，吸气泵9的输出端套接有出气管。
本实用新型中，散热箱3的两侧内壁通过螺钉固定有同一块透气板11，且透气板11的顶部外壁开有等距离分布的透气孔，透气板11顶部外壁的两侧均通过螺钉固定有第一挡块14。
本实用新型中，透气板11的顶部外壁通过铰链连接有放置板12，且放置板12的顶部外壁开有等距离分布的散热孔，放置板12顶部外壁的两侧均通过螺钉固定有防滑垫1。
本实用新型中，放置板12的两侧外壁分别通过铰链连接有第一支撑板16和第二支撑板17，且透气板11的顶部外壁通过螺钉固定有等距离分布的第二挡块15，第二挡块15分别和第一支撑板16、第二支撑板17配合使用。
工作原理：使用时，将计算机放置在放置板12上，第一挡块14可以将计算机抵挡在放置板12上，然后转动放置板12调整计算机的使用角度，通过第一支撑板16、第二支撑板17和第二挡块15相配合将计算机固定在合适的角度，方便使用，将装置进行通电，冷凝器8通过第二吸水泵7将储水箱4中的水吸入冷凝器8并进行冷却，第一吸水泵2将冷凝器8冷却好的水通过循环冷凝管13吸入储水箱4，以此来对散热箱3中的空气进行冷却，散热扇6将冷却后的空气吹入计算机主机中进行散热，吸气泵9通过吸气斗将散热箱3外部的空气吸入散热箱3进行循环散热，防尘网10可以防止灰尘进入装置在装置内部堆积，造成对设备的损坏。
实施例2
参照图4，一种计算机用散热装置，本实施例相较于实施例1，还包括散热箱3的两侧内壁均开有滑槽，且滑槽的内壁通过螺钉固定有滑轨，滑轨的内壁滑动连接有防尘板18，防尘板18的一边外壁通过螺钉固定有把手。
工作原理：防尘板18可以防止空气中的灰尘进入装置内部，同时也可以通过散热扇6和防尘板18配合使用将装置内部的灰尘集中到防尘板18上面，方便集中处理。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
