技术领域
本实用新型涉及按摩床技术领域，具体是一种自动往复升降式捶背按摩床。
背景技术
床是供人躺在上面睡觉的家具。人的三分之一的时间都是在床上度过的。经过千百年的演化不仅是睡觉的工具，也是家庭的装饰品之一了。床的种类有平板床、四柱床、双层床、日床。目前，我国养身设备行业发展迅速，用于按摩的设备也多种多样，但是仍然面临着很多方面的挑战，需求寻找满足客户的解决方案，按摩床是按摩院、美容院、美体按摩会所、养生保健会所等场所常见家具之一，随着人们生活水平的提高，人们的保健意识也在不断增强，越来越多的人们通过按摩来放松肌肉，消除肌肉疲劳，缓解压力。
然而现有的按摩床按摩功能不够健全，仅仅是床体进行了有效的改进，在整个按摩过程中，仍然需要另外一个人对躺在床上的人进行按摩，这不仅增加着另外一个人的劳动强度，同时随着时间的加长，按摩质量也会有所降低，严重影响着按摩床的正常使用，实用性差。
实用新型内容
本实用新型的目的在于提供一种自动往复升降式捶背按摩床，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种自动往复升降式捶背按摩床，包括床体，所述床体上端两侧安装有第一移动块，第一移动块上端安装有移动架，移动架上端安装有顶板，顶板下端中部通过螺栓安装有固定筒，固定筒内部上端安装有旋转块，旋转块上端安装有旋转轴，所述旋转轴下端接触有升降块，升降块右端中部设有导向槽，导向槽内部设有导向块，所述升降块下端中部安装有升降轴，升降轴下端安装有升降板，升降板下端两侧安装有第二移动块，第二移动块下端安装有捶背架，捶背架下端安装有锤块。
作为本实用新型进一步的方案：所述床体下端两侧安装有床腿，床体上端两侧设有与第一移动块相互配合的第一燕尾槽。
作为本实用新型进一步的方案：所述升降板下端两侧设有与第二移动块相互配合的第二燕尾槽，第二燕尾槽内部均匀设有固定孔，固定孔内安装有固定螺栓。
作为本实用新型进一步的方案：所述锤块下端安装有保护垫。
作为本实用新型进一步的方案：所述升降板两端中部设有导向孔，导向孔内部设有导向柱，导向柱上端固定连接于顶板下端。
作为本实用新型进一步的方案：所述旋转轴上端安装有旋转电机，旋转电机固定于顶板上端中部。
作为本实用新型再进一步的方案：所述固定筒底端与升降块之间的升降轴外侧安装有复位弹簧。
与现有技术相比，本实用新型的有益效果是：
所述一种自动往复升降式捶背按摩床，结构合理，设计新颖，通过设有的旋转块和复位弹簧的相互配合，实现着对升降板的上下往复运动，从而带动锤块实现对人们的捶背作用，避免使用人力进行捶背，既降低了人们的劳动强度，同时也增加了捶背质量，实用性强，满足了人们捶背按摩的需要。
附图说明

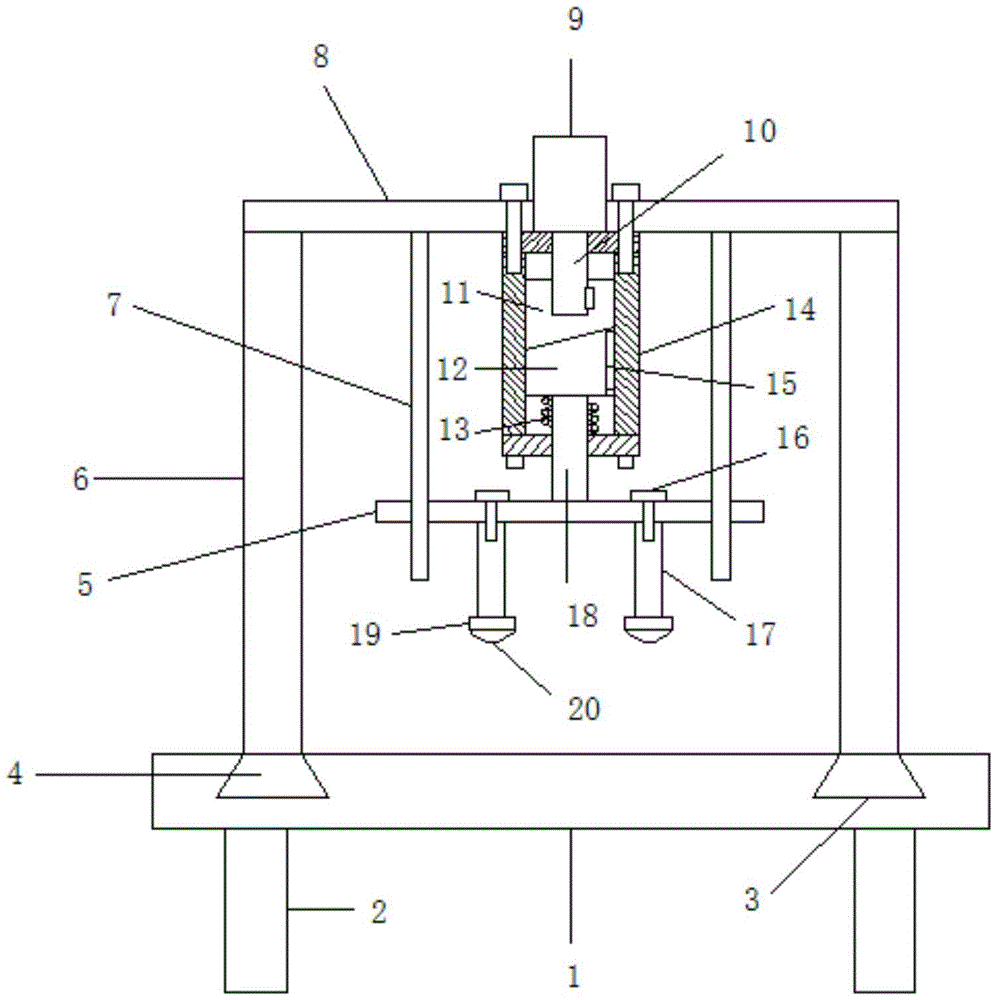

图1为一种自动往复升降式捶背按摩床的结构示意图。
图2为一种自动往复升降式捶背按摩床中升降板的侧视剖视结构示意图。
图3为一种自动往复升降式捶背按摩床中升降板的俯视剖视结构示意图。
图4为一种自动往复升降式捶背按摩床中升降块的俯视截面结构示意图。
具体实施方式
需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
下面将参考附图并结合实施例来详细说明本实用新型。
参阅图1～4，本实用新型实施例中，一种自动往复升降式捶背按摩床，包括床体1，所述床体1上端两侧安装有第一移动块4，所述床体1下端两侧安装有床腿2，用于实现着对整个床体1的支撑固定，床体1上端两侧设有与第一移动块4相互配合的第一燕尾槽3，用于对第一移动块4的前后移动进行限位导向，第一移动块4上端安装有移动架6，移动架6上端安装有顶板8，顶板8下端中部通过螺栓安装有固定筒14，固定筒14内部上端安装有旋转块11，旋转块11上端安装有旋转轴10，所述旋转轴10上端安装有旋转电机9，用于带动着旋转轴10进行转动，旋转电机9固定于顶板8上端中部，所述旋转轴10下端接触有升降块12，升降块12右端中部设有导向槽21，导向槽21内部设有导向块15，导向块15固定于固定筒14内壁，所述升降块12下端中部安装有升降轴18，所述固定筒14底端与升降块12之间的升降轴18外侧安装有复位弹簧13，用于对升降块12的往上移动进行复位作用，升降轴18下端安装有升降板5，升降板5下端两侧安装有第二移动块25，所述升降板5下端两侧设有与第二移动块25相互配合的第二燕尾槽22，用于对第二移动块25的左右移动进行限位，第二燕尾槽22内部均匀设有固定孔24，固定孔24内安装有固定螺栓16，用于实现着对第二移动块25的位置的固定，所述升降板5两端中部设有导向孔23，导向孔23内部设有导向柱7，进而对升降板5的上下移动进行导向作用，避免着升降板5在上下移动过程中发生歪斜，导向柱7上端固定连接于顶板8下端，第二移动块25下端安装有捶背架17，捶背架17下端安装有锤块19，所述锤块19下端安装有保护垫2，增加着缓冲效果，避免着锤块19直接接触背部，造成力度过大对人体背部造成影响。
所述一种自动往复升降式捶背按摩床，使用时，需要按摩背部的人们躺在床体1上，之后启动旋转电机9，旋转电机9带动着旋转轴10进行转动，从而使得旋转块11同步转动，由于旋转块11下端和升降块12上端均为斜截面，且升降块12右端被导向块15所限位，从而使得升降块12不发生旋转运动，而在固定筒14内部上下移动，进而带动着升降轴18同步上下移动，从而使得升降板5带动捶背架17上下移动，使得锤块19同步移动实现着对人们背部的捶背作用，在此过程中，复位弹簧13不断压缩复位，保证着升降块12的往上移动，对于不同的部位按摩，我们可以调节着第二移动块25在第二燕尾槽22中的距离，从而调节着锤块的左右距离，同时我们还可以调节着第一移动块在第一燕尾槽的距离，调节着锤块19的前后距离，操作简单，可靠性高。本实用新型，结构合理，设计新颖，通过设有的旋转块11和复位弹簧13的相互配合，实现着对升降板5的上下往复运动，从而带动锤块19实现对人们的捶背作用，避免使用人力进行捶背，既降低了人们的劳动强度，同时也增加了捶背质量，实用性强，满足了人们捶背按摩的需要。、
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
