技术领域
本实用新型涉及实验器材技术领域，具体是一种显微观察用旋转台座。
背景技术
在细胞分裂和病理学中，通常在透射光亮视场照明的显微镜下观察例如染色的样本。显微镜下观察的样本的颜色是用于诊断的重要依据。
在显微镜中，为了对载物台上的标本进行有效观察，需要调节载物台在左右、前后和上下方向上的位置，以使得标本的特定区域以适当的清晰程度呈现在观察视野中。在现有技术中，例如一般的电动显微镜配置有调焦旋钮可通过齿轮齿条传动机构或电机传动方式来调节载物台的升降(即，上下位置)，并且通常利用另外的操纵杆(控制手柄)来调节载物台在水平面内(左右和前后方向上)的定位。但是，上述操作为现有的显微镜基础的升降和前后左右移动，但是在针对样本观察的过程中，还需要不同角度的进行观察，需要转动样本在载物台上的角度，从而取放的操作不断影响观察的结果，而且中断操作后，再次放置后，将与前序观察位置无法对等，影响细胞分裂和病理学的检测结果。
实用新型内容
本实用新型的目的在于提供一种显微观察用旋转台座，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种显微观察用旋转台座，包括旋转旋钮、移动手轮、台座本体和旋转台板，所述台座本体底部设有移动通道，移动通道内穿设有齿条，齿条两端固定在基座上，所述台座本体内设有齿轮槽，所述齿轮槽内安装有移动齿轮，移动齿轮底侧与齿条上齿牙啮合连接，所述移动齿轮安装在移动转轴上，移动转轴一端穿出移动转轴连接移动手轮；所述旋转台板底端中部固定连接旋转立柱，旋转立柱底部安装在台座本体内的限位套内，所述旋转立柱上焊接有齿轮Ⅱ，齿轮Ⅱ侧面啮合连接齿轮Ⅰ，齿轮Ⅰ焊接在驱动杆一端，驱动杆穿过台座本体内的固定套与旋转旋钮连接。
作为本实用新型进一步的方案：所述齿轮槽与移动通道连通且设置在齿条上方。
作为本实用新型进一步的方案：所述台座本体上端中部固定有定位环，定位环上方设有旋转台板。
作为本实用新型进一步的方案：所述齿轮Ⅰ和齿轮Ⅱ均为相互啮合的伞型齿轮，旋转立柱与驱动杆垂直设置。
作为本实用新型进一步的方案：所述旋转台板侧面设有旋转尺度条，旋转尺度条上设有旋转刻度，所述台座本体一侧设有固定刻度，固定刻度中部设有零度标线。
作为本实用新型进一步的方案：所述旋转台板上端中部安装有置物台，置物台内设有置物槽。
与现有技术相比，本实用新型的有益效果是：所述的一种显微观察用旋转台座，转动移动手轮便于调节台座本体在基座上位置；转动旋转旋钮从而调节旋转台板的转动角度；通过固定刻度和旋转刻度的数值读出旋转台板的转动角度，便于精确调节旋转台板的旋转；显微观察时，将载玻片放置在置物槽中即可，无需触动载玻片即可实现其移动和旋转操作，便于显微观察使用。
附图说明

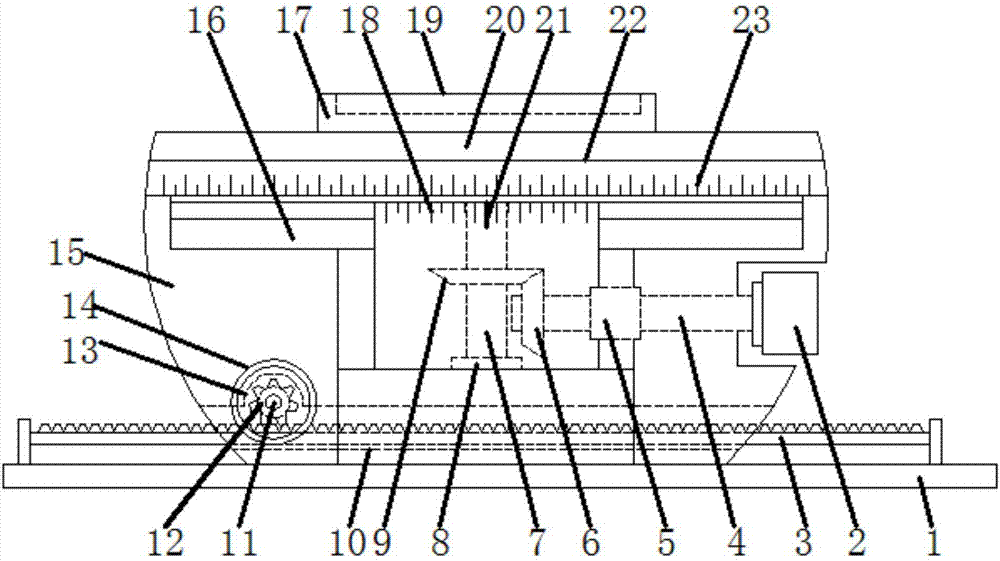

图1为本实用新型的结构示意图。
图2为本实用新型中移动齿轮的结构示意图。
图中：1-基座、2-旋转旋钮、3-齿条、4-驱动杆、5-固定套、6-齿轮Ⅰ、7-旋转立柱、8-限位套、9-齿轮Ⅱ、10-移动通道、11-移动转轴、12-移动齿轮、13-齿轮槽、14-移动手轮、15-台座本体、16-定位环、17-置物台、18-固定刻度、19-置物槽、20-旋转台板、21-零度标线、22-旋转尺度条、23-旋转刻度。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～2，本实用新型实施例中，一种显微观察用旋转台座，包括旋转旋钮2、移动手轮14、台座本体15和旋转台板20，所述台座本体15底部设有移动通道10，移动通道10内穿设有齿条3，齿条3两端固定在基座1上，所述台座本体15内设有齿轮槽13，齿轮槽13与移动通道10连通且设置在齿条3上方，所述齿轮槽13内安装有移动齿轮12，移动齿轮12底侧与齿条3上齿牙啮合连接，所述移动齿轮12安装在移动转轴11上，移动转轴11一端穿出移动转轴11连接移动手轮14；转动移动手轮14带动移动转轴11和移动齿轮12转动，移动齿轮12带动台座本体15沿相啮合的齿条3水平移动，便于调节台座本体15在基座1上位置。
所述台座本体15上端中部固定有定位环16，定位环16上方设有旋转台板20，旋转台板20底端中部固定连接旋转立柱7，旋转立柱7底部安装在台座本体15内的限位套8内，所述旋转立柱7上焊接有齿轮Ⅱ9，齿轮Ⅱ9侧面啮合连接齿轮Ⅰ6，齿轮Ⅰ6焊接在驱动杆4一端，驱动杆4穿过台座本体15内的固定套5与旋转旋钮2连接；通过转动旋转旋钮2带动驱动杆4和齿轮Ⅰ6转动，带动啮合的齿轮Ⅱ9转动，齿轮Ⅱ9带动旋转立柱7和旋转台板20旋转，从而调节旋转台板20的转动角度。
具体的，所述齿轮Ⅰ6和齿轮Ⅱ9均为相互啮合的伞型齿轮，旋转立柱7与驱动杆4垂直设置。
所述旋转台板20侧面设有旋转尺度条22，旋转尺度条22上设有旋转刻度23，所述台座本体15一侧设有固定刻度18，固定刻度18中部设有零度标线21；当旋转台板20转动时，通过固定刻度18和旋转刻度23的数值读出旋转台板20的转动角度，便于精确调节旋转台板20的旋转。
所述旋转台板20上端中部安装有置物台17，置物台17内设有置物槽19，显微观察时，将载玻片放置在置物槽19中即可，无需触动载玻片即可实现其移动和旋转操作，便于显微观察使用。
本实用新型并不局限于上述实施例，在本实用新型公开的技术方案的基础上，本领域的技术人员根据所公开的技术内容，不需要创造性的劳动就可以对其中的一些技术特征作出一些简单修改、等同变化与修饰，均属于本实用新型技术方案的范围内。
在本说明书的描述中，需要说明的是，除非另有明确的规定和限定，术语“设置”、“相连”及“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
