技术领域
本实用新型涉及一种科学研究领域，具体是一种科学研究用固液高效混合装置。
背景技术
科研一般是指利用科研手段和装备，为了认识客观事物的内在本质和运动规律而进行的调查研究、实验、试制等一系列的活动。为创造发明新产品和新技术提供理论依据。科学研究的基本要素主要有研究者、研究范围对象、研究方法、研究机构、物质的辅助手段、科学研究的已有成果、社会背景等七个自变量。
当前公布的中国专利授权公告号为CN206295832U的一种化工用固液原料高效搅拌混合设备，虽然可以进行固液搅拌混合，但是内部的搅拌设备与搅拌腔之间无法进行上下调节，这样导致设备的搅拌效率低下。因此，本领域技术人员提供了一种科学研究用固液高效混合装置，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种科学研究用固液高效混合装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种科学研究用固液高效混合装置，包括连接框架，所述连接框架内部前后两端安装有限位槽，所述限位槽右侧插入有限位板，位于限位槽和限位板之间的连接框架上安装有齿轮，所述齿轮下侧安装有第一电机，所述第一电机安装在连接框架的内侧壁上，所述第一电机通过皮带与齿轮上的转轴进行连接，所述齿轮右侧啮合有齿条，所述齿条右侧焊接有搅拌腔，所述限位板焊接在搅拌腔的左侧前后两端，所述搅拌腔下端安装有搅拌轴，位于搅拌腔内部的搅拌轴通过安装套安装有搅拌杆，所述搅拌轴下侧通过联轴器连接有第二电机，所述第二电机安装在连接框架的底部，所述连接框架上侧右端安装有加料斗，所述加料斗下侧通过连接软管与搅拌腔进行连接。
作为本实用新型进一步的方案：所述搅拌腔右侧下端设置有排料管，所述排料管上安装有电磁阀，可以方便物料的排放。
作为本实用新型进一步的方案：所述加料斗上方设置有连接杆，所述连接杆顶部设置有称量器，所述称量器下侧设置有钢丝绳，所述钢丝绳下侧通过连接耳连接有储料腔，可以有效地称量添加物品的重量。
作为本实用新型进一步的方案：所述储料腔上侧左右两端设置有加料口，方便添加混合的物品。
作为本实用新型进一步的方案：所述储料腔内部下端设置有导流槽，可以方便物品的排料。
作为本实用新型再进一步的方案：所述导流槽下侧设置有出料管，所述出料管上安装有电磁阀，可以有效地控制物品的排放。
与现有技术相比，本实用新型的有益效果是：本实用新型通过第二电机驱动搅拌轴和搅拌杆进行旋转搅拌，在搅拌过程中，通过第一电机驱动齿轮旋转，由于齿轮和齿条进行啮合，这样带动搅拌腔进行上下移动，搅拌腔在移动的过程中进行搅拌，这样可以有效的提高设备的搅拌效率，方便设备的使用。
附图说明

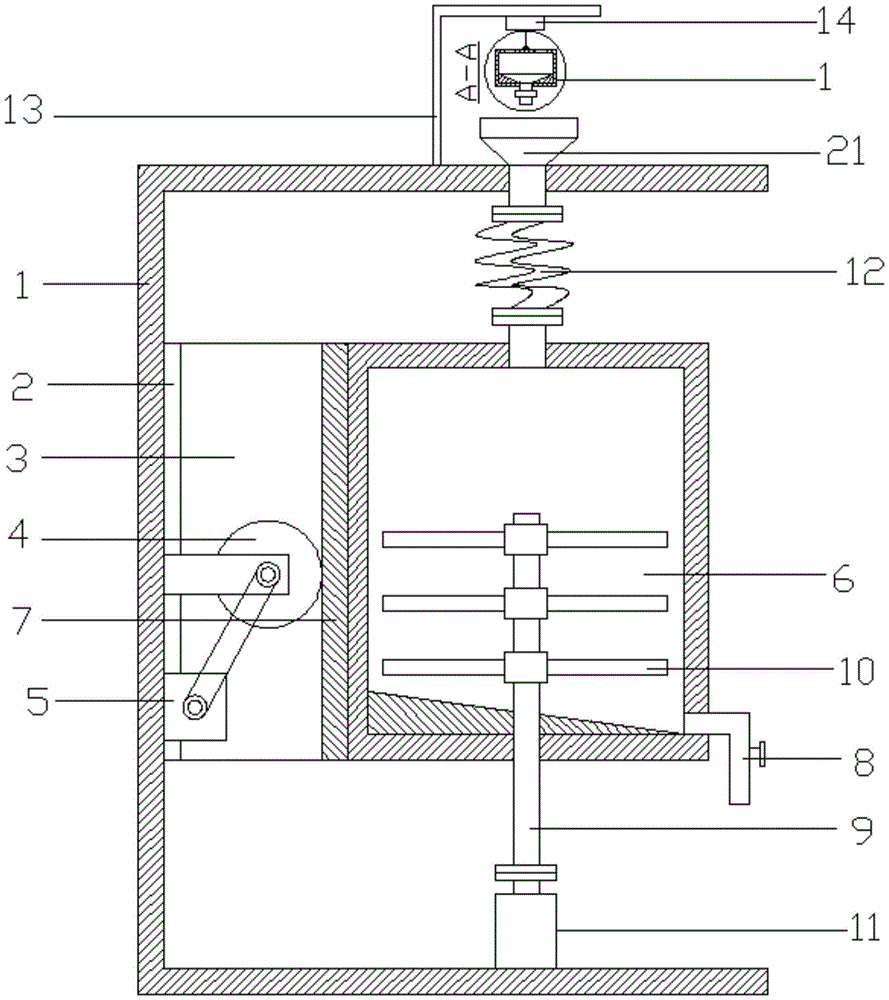

图1为本实用新型一种科学研究用固液高效混合装置的结构示意图。
图2为本实用新型一种科学研究用固液高效混合装置俯视图的结构示意图。
图3为本实用新型一种科学研究用固液高效混合装置中储料腔放大的结构示意图。
1-连接框架、2-限位槽、3-限位板、4-齿轮、5-第一电机、6-搅拌腔、7-齿条、8-排料管、9-搅拌轴、10-搅拌杆、11-第二电机、12-连接软管、13-连接杆、14-称量器、15-钢丝绳、16-储料腔、17-加料口、18-导流槽、19-出料管、20-电磁阀、21-加料斗。
具体实施方式
需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
下面将参考附图并结合实施例来详细说明本实用新型。
实施例一
参阅图1和图2，本实用新型实施例中，一种科学研究用固液高效混合装置，包括连接框架1，所述连接框架1内部前后两端安装有限位槽2，所述限位槽2右侧插入有限位板3，限位槽2和限位板3之间为相互卡接的方式进行连接，位于限位槽2和限位板3之间的连接框架1上安装有齿轮4，所述齿轮4下侧安装有第一电机5，所述第一电机5安装在连接框架1的内侧壁上，所述第一电机5通过皮带与齿轮4上的转轴进行连接，所述齿轮4右侧啮合有齿条7，所述齿条7右侧焊接有搅拌腔6，所述限位板3焊接在搅拌腔6的左侧前后两端，所述搅拌腔6右侧下端设置有排料管8，所述排料管8上安装有电磁阀，可以方便物料的排放，所述搅拌腔6下端安装有搅拌轴9，位于搅拌腔6内部的搅拌轴9通过安装套安装有搅拌杆10，所述搅拌轴9下侧通过联轴器连接有第二电机11，所述第二电机11安装在连接框架1的底部，通过第二电机11驱动搅拌轴9和搅拌杆10进行旋转搅拌，在搅拌过程中，通过第一电机5驱动齿轮4旋转，由于齿轮4和齿条7进行啮合，这样带动搅拌腔6进行上下移动，搅拌腔6在移动的过程中进行搅拌，这样可以有效的提高设备的搅拌效率，方便设备的使用，所述连接框架1上侧右端安装有加料斗21，所述加料斗21下侧通过连接软管12与搅拌腔6进行连接，可以有效的方便设备添加物料和溶液。
实施例二
参阅图3，与实施例一不同的是：所述加料斗21上方设置有连接杆13，所述连接杆13顶部设置有称量器14，可以有效的用于物料的称量，所述称量器14下侧设置有钢丝绳15，所述钢丝绳15下侧通过连接耳连接有储料腔16，所述储料腔16上侧左右两端设置有加料口17，可以方便加入物料或者溶液，所述储料腔16内部下端设置有导流槽18，可以方便物料或者溶液的排出，所述导流槽18下侧设置有出料管19，所述出料管19上安装有电磁阀20，可以有效地控制物料的排放，通过将物料或者溶液加入到储料腔16内部进行定量称量后，再通过出料管19进行排出，这样可以方便研究人员进行定量固液混合，保证了设备的精度。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
