一种小区用安防门

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:安全防护
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及小区安防技术领域,具体为一种小区用安防门。


背景技术

现如今随着安全意识的增强,所以小区的安防门也是越来越重要,而且随着时间的发展,其作用也不再是简简单单的安防作用,而且单一的功能不能再满足于人们的需求,然而现有的安防门只具有单一的功能,所以针对此问题,可以设计出一种具有多种使用功能的安防门。


实用新型内容

针对现有技术的不足,本实用新型提供了一种小区用安防门,达到具有多种使用功能的目的。

为实现上述具有清洁功能的目的,本实用新型提供如下技术方案:一种小区用安防门,包括和安装横板和调节机构,所述安装横板的内部设置有空腔,所述空腔的内表面底部与警报器的外表面底部连接,所述空腔的内表面顶部与隔离网的外表面连接。

所述调节机构包括内装盒、盛放盒、侧装片、把手、内衔片、调节架、连接片、活动扣、连接体、内装门和防护门,所述安装横板的外表面底部与金属杆的外表面顶部连接,所述金属杆的外表面底部与防护门的外表面顶部连接,所述防护门的内表面左侧顶部与内装盒的外表面左侧连接,所述防护门的内表面左侧中部与内衔片的外表面左侧连接,所述内衔片的外表面右侧与调节架的外表面左侧连接,所述调节架的外表面右侧与连接片的外表面左侧连接,所述连接片的外表面右侧与活动扣的外表面左侧连接,所述活动扣的外表面右侧与连接体的外表面左侧活动连接,所述连接体的外表面右侧与内装门的外表面左侧底部连接,所述内装门的外表面左侧顶部与盛放盒的外表面右侧连接。

优选的,所述内装门的外表面右侧顶部与侧装片的外表面左侧连接,且侧装片的外表面右侧中部与把手的外表面左侧连接。

优选的,所述安装横板的外表面右侧中部与安装片的外表面左侧连接,且安装片的外表面右侧与小短柱的外表面左侧连接。

优选的,所述内装盒的数量为两个,且两个内装盒的规格相同。

优选的,所述防护门的外径大于内装门的内径,且小短柱的外表面右侧与弯钩的外表面左侧连接。

优选的,所述内装门的外表面右侧顶部和底部均与侧装片的外表面左侧连接,且两个侧装片的规格相同。

与现有技术相比,本实用新型提供了一种小区用安防门,具备以下有益效果:

1、本实用新型通过空腔、警报器和隔离网等结构的相互配合使用,所以在使用的时候可以更好的发出警报,又因为有金属杆、安装横板、和安装片等结构的相互配合使用,所以在使用的时候可以更好的与外界沟通,方便观察,又因为有防护门、内装、连接体、活动扣和内衔片等结构的相互配合使用,所以在使用的时候可以更好的存放一些物品,所以由此可知,该装置可以达到具有多种使用功能的目的。

2、本实用新型通过安装片、短柱、弯钩、调节架和把手等结构的相互配合使用,所以在使用的时候可以更好的挂一些东西,而且还可以让内装门进行一定范围内的调节,从而方便使用,所以由此可知,该装置更是有且更方便。


附图说明

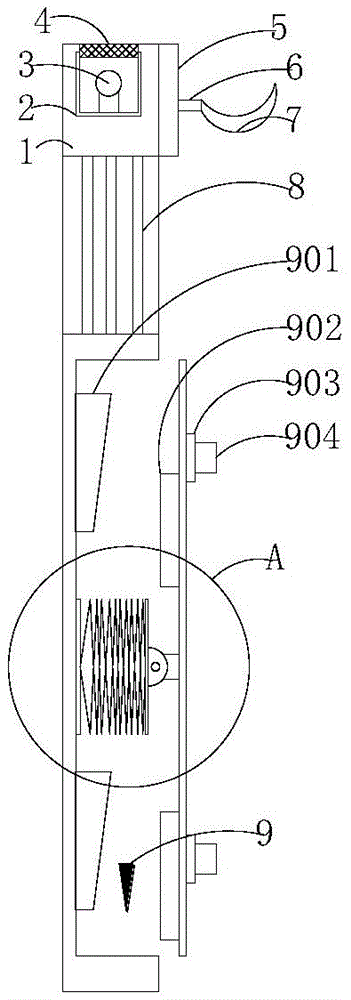

图1为本实用新型结构示意图;

图2为本实用新型图1的A处局部放大结构示意图;

图3为本实用新型图1的左视部分结构示意图。

图中:1安装横板、2空腔、3警报器、4隔离网、5安装片、6短柱、7弯钩、8金属杆、9调节机构、901内装盒、902盛放盒、903侧装片、904把手、905内衔片、906调节架、907连接片、908活动扣、909连接体、910内装门、911防护门。


具体实施方式

请参阅图1-3,一种小区用安防门,包括和安装横板和调节机构,所述安装横板的内部设置有空腔,所述空腔的内表面底部与警报器的外表面底部焊接,所述空腔的内表面顶部与隔离网的外表面固定连接。

所述调节机构包括内装盒、盛放盒、侧装片、把手、内衔片、调节架、连接片、活动扣、连接体、内装门和防护门,所述安装横板的外表面底部与金属杆的外表面顶部焊接,所述金属杆的外表面底部与防护门的外表面顶部焊接,所述防护门的内表面左侧顶部与内装盒的外表面左侧焊接,所述防护门的内表面左侧中部与内衔片的外表面左侧焊接,所述内衔片的外表面右侧与调节架的外表面左侧焊接,所述调节架的外表面右侧与连接片的外表面左侧焊接,所述连接片的外表面右侧与活动扣的外表面左侧焊接,所述活动扣的外表面右侧与连接体的外表面左侧活动连接,所述连接体的外表面右侧与内装门的外表面左侧底部焊接,所述内装门的外表面左侧顶部与盛放盒的外表面右侧焊接,所述内装门的外表面右侧顶部与侧装片的外表面左侧焊接,且侧装片的外表面右侧中部与把手的外表面左侧焊接,所述安装横板的外表面右侧中部与安装片的外表面左侧焊接,且安装片的外表面右侧与小短柱的外表面左侧焊接,所述内装盒的数量为两个,且两个内装盒的规格相同,所述防护门的外径大于内装门的内径,且小短柱的外表面右侧与弯钩的外表面左侧焊接,所述内装门的外表面右侧顶部和底部均与侧装片的外表面左侧粘接,且两个侧装片的规格相同,该小区用安防门,通过空腔2、警报器3和隔离网4等结构的相互配合使用,所以在使用的时候可以更好的发出警报,又因为有金属杆8、安装横板1、和安装片5等结构的相互配合使用,所以在使用的时候可以更好的与外界沟通,方便观察,又因为有防护门911、内装910、连接体909、活动扣908和内衔片905等结构的相互配合使用,所以在使用的时候可以更好的存放一些物品,所以由此可知,该装置可以达到具有多种使用功能的目的,通过安装片5、短柱6、弯钩7、调节架906和把手904等结构的相互配合使用,所以在使用的时候可以更好的挂一些东西,而且还可以让内装门910进行一定范围内的调节,从而方便使用,所以由此可知,该装置更是有且更方便。

在使用时,将该装置组装好之后,然后可以手握把手904,然后用力向外拉,则可以将内装门910和防护门911分开,然后调节架906限制其范围,从而可以在盛放盒902和内装盒901等结构的内部存放一些物品,例如应急设备或者维修工具等,警报器3等可以发出依稀警报,而金属杆8等则可以让内外相连。

综上所述,小区用安防门,通过空腔2、警报器3和隔离网4等结构的相互配合使用,所以在使用的时候可以更好的发出警报,又因为有金属杆8、安装横板1、和安装片5等结构的相互配合使用,所以在使用的时候可以更好的与外界沟通,方便观察,又因为有防护门911、内装910、连接体909、活动扣908和内衔片905等结构的相互配合使用,所以在使用的时候可以更好的存放一些物品,所以由此可知,该装置可以达到具有多种使用功能的目的,通过安装片5、短柱6、弯钩7、调节架906和把手904等结构的相互配合使用,所以在使用的时候可以更好的挂一些东西,而且还可以让内装门910进行一定范围内的调节,从而方便使用,所以由此可知,该装置更是有且更方便。

需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
