技术领域
本实用新型涉及农业设备技术领域，尤其涉及一种农业防护网凝结水发生器。
背景技术
凝结水是指在天气晴朗、无风或微风的夜晚或清晨，由于地面或地物表面辐射冷却，使贴近地面或物体表面的空气温度下降到露点以下，在地面或物体表面上凝结而成的水。
在农业生产过程中，农业防护网上在清晨或夜晚时分会凝结出许多露水，然而这些露水难以收集，在日出时随着气温的升高，会逐渐蒸发干净，因此设想一种可以回收农业防护网上凝结水而避免被蒸发浪费的装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种农业防护网凝结水发生器。
为了实现上述目的，本实用新型采用了如下技术方案：
一种农业防护网凝结水发生器，包括多个竖杆与多个横杆，且所述多个竖杆与多个横杆交错焊接成防护网，每个所述竖杆内均开设有条形腔，每个所述横杆内均开设有多个弧形腔，且所述弧形腔的两端分别与相邻的两个条形腔内部连通，所述横杆的上端开设有多个与弧形腔连通的进水口，所述横杆的下端固定连接有多个锥形块，且所述横杆上的锥形块的尖端延伸至另一个相邻横杆上的进水口内。
优选地，所述条形腔内密封滑动连接有活塞，所述活塞的下端通过弹簧弹性连接在条形腔的内底部，所述活塞的上端开设有两个盲孔，所述竖杆的侧壁开设有两个通孔。
优选地，所述弹簧的一端固定连接在活塞的下端，所述弹簧的另一端固定连接在条形腔的内底部。
优选地，所述弧形腔内底部的最高点与锥形块的尖端相对，所述弧形腔内底部的最低点与条形腔相邻。
优选地，所述锥形块的斜边为内凹型的弧形结构，所述条形腔的方向与竖杆的方向平行。
优选地，所述竖杆与横杆由不锈钢材料制成，所述锥形块的侧壁开设有毛细孔。
本实用新型具有以下有益效果：
1、通过将农业防护网上凝结的凝结水由锥形块导向流入弧形腔并进入条形腔内进行储存，这样可完成对农业防护网上的凝结水的收集，避免防护网上的凝结水被白白蒸发而造成浪费；
2、通过在条形腔内设置用弹簧连接的活塞，当凝结水收集到一定量的时候，将下压活塞，使得盲孔与通孔连通，可将条形腔内的凝结水排出至农田内，可以对农作物进行补水。
附图说明

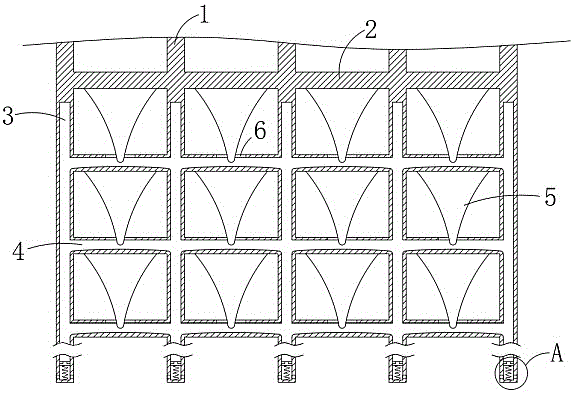

图1为本实用新型提出的一种农业防护网凝结水发生器的结构示意图；
图2为本实用新型提出的一种农业防护网凝结水发生器A处结构放大示意图。
图中：1竖杆、2横杆、3条形腔、4弧形腔、5锥形块、6进水口、7通孔、8弹簧、9活塞、10盲孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
参照图1-2，一种农业防护网凝结水发生器，包括多个竖杆1与多个横杆2，且多个竖杆1与多个横杆2交错焊接成防护网，每个竖杆1内均开设有条形腔3，条形腔3的方向与竖杆1的方向平行，每个横杆2内均开设有多个弧形腔4，且弧形腔4的两端分别与相邻的两个条形腔3内部连通，横杆2的上端开设有多个与弧形腔4连通的进水口6，横杆2的下端固定连接有多个锥形块5，锥形块5的斜边为内凹型的弧形结构，弧形腔4内底部的最高点与锥形块5的尖端相对，弧形腔4内底部的最低点与条形腔3相邻，且横杆2上的锥形块5的尖端延伸至另一个相邻横杆2上的进水口6内，竖杆1与横杆2由不锈钢材料制成，锥形块5的侧壁开设有毛细孔，毛细孔可以吸附凝结水珠，从而加快凝结水的收集速度。
条形腔3内密封滑动连接有活塞9，活塞9的下端通过弹簧8弹性连接在条形腔3的内底部，弹簧8的一端固定连接在活塞9的下端，弹簧8的另一端固定连接在条形腔3的内底部，活塞9的上端开设有两个盲孔10，竖杆1的侧壁开设有两个通孔7。
本实用新型中，当清晨或夜晚时，横杆2、竖杆1及锥形块5上会凝结露水，这些凝结水将在重力的作用下由锥形块5导向进水口6并流入弧形腔4内，由于弧形腔4中间高、两端低，因此凝结水将从弧形腔4流入条形腔3内进行储存，可以避免被阳光照射而蒸发。
当条形腔3内的凝结水收集到一定量的时候，将下压活塞9使得活塞9两端的盲孔10与通孔7对齐并连通，条形腔3内的凝结水将由通孔7排出并流向农田，可对农田内的农作物进行补水。
凝结水流出后，弹簧8使得活塞9复位，可以重复进行储水、对农作物补水。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
