技术领域
本实用新型涉及混合装置技术领域，尤其涉及一种农业灌溉用混合装置。
背景技术
在农业生产过程中，经常需要对农田进行灌溉，在灌溉时，进行需要将肥料与水进行混合，然后再统一进行灌溉，先需要对肥料和水进行混合，然后通过灌溉进行灌溉，需要多种设备，使用非常麻烦，为此我们提出一种农业灌溉用混合装置。
实用新型内容
本实用新型提出的一种农业灌溉用混合装置，解决了背景技术中提出的问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种农业灌溉用混合装置，包括混料箱，所述混料箱的顶端安装有传动箱，传动箱的顶端安装有双轴电机，双轴电机的底端输出轴延伸至传动箱的内部连接有锥形齿轮一，传动箱的侧壁上转动连接有传动轴，传动轴的一端连接有与锥形齿轮一啮合的锥形齿轮二，所述双轴电机的底端输出轴底端连接有位于混料箱内部的搅拌架，混料箱的顶端一侧连接有出水管，混料箱的另一侧壁上安装有涡壳，涡壳的一端连接有进水管，涡壳的另一端通过导管与混料箱的内部连通，涡壳的内部转动连接有转动杆，转动杆的侧壁上安装有多个涡轮叶片，转动杆的一端和传动轴的一端均连接有齿轮二，两个齿轮二之间连接有传动链条二，混料箱的顶端一侧安装有导料筒，导料筒的上方设有进料机构。
优选的，所述进料机构包括底端密封装料筒，装料筒的顶端开口处安装有固定架，固定架上转动连接有位于装料筒内部的转轴，转轴的侧壁上安装有搅拌杆，转轴的顶端和双轴电机的顶端输出轴均连接有齿轮一，两个齿轮一之间连接有传动链条一，装料筒的底端侧壁上开有多个下料口，装料筒的底端螺纹套接有调节管，调节管位于下料口的外部。
优选的，所述装料筒的内部底端安装有锥形导料块，下料口位于锥形导料块的四周，转轴的底端连接有刮料板，刮料板与锥形导料块的侧壁以及装料筒的底端内壁滑动连接。
优选的，所述混料箱的底端四角均安装有万向轮。
优选的，所述导料筒位于混料箱靠近涡壳的顶部一侧，且下料口位于导料筒的内部。
优选的，所述涡壳上连接的进水管内部安装有过滤网。
本实用新型的有益效果：
本装置能够一边进行肥料的下料，一边实现对肥料和水的混合搅拌，同时实现对农作物的灌溉，装置集成度高，使用方便，上述操作无需多个设备，降低了设备成本，且整个装置使用一个动力设备，减少动力设备工作的能源消耗；
且能够对肥料下料的速度进行调节，控制肥料与水的混合浓度，使用效果好。
附图说明

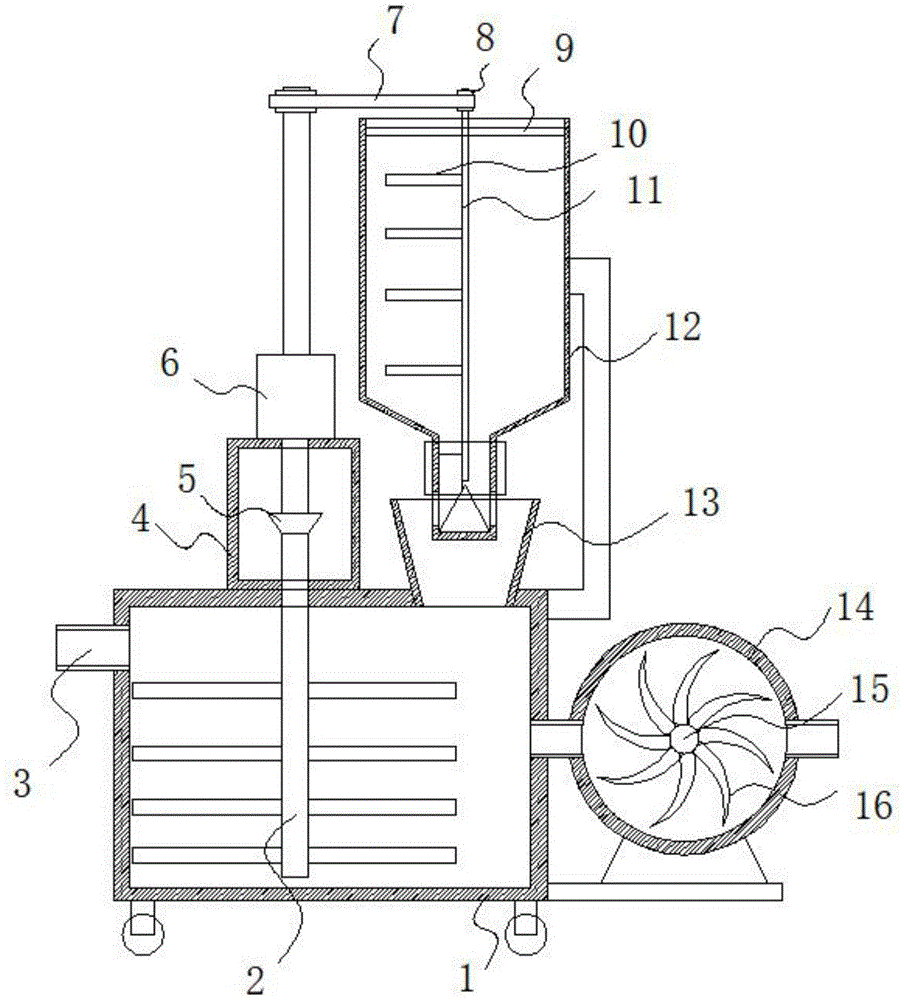

图1为本实用新型提出的一种农业灌溉用混合装置的结构示意图；
图2为本实用新型提出的一种农业灌溉用混合装置的局部侧视图；
图3为本实用新型提出的一种农业灌溉用混合装置的传动箱、锥形齿轮一、锥形齿轮二、传动轴和齿轮二的结构示意图；
图4为本实用新型提出的一种农业灌溉用混合装置的进料机构的结构示意图。
图中标号：1混料箱、2搅拌架、3出水管、4传动箱、5锥形齿轮一、6双轴电机、7传动链条一、8齿轮一、9固定架、10搅拌杆、11转轴、12装料筒、121调节管、122下料口、123锥形导料块、124刮料板、13导料筒、14涡壳、15转动杆、16涡轮叶片、17传动链条二、18传动轴、19锥形齿轮二、20齿轮二。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-4，一种农业灌溉用混合装置，包括混料箱1，所述混料箱1的顶端安装有传动箱4，传动箱4的顶端安装有双轴电机6，双轴电机6的底端输出轴延伸至传动箱4的内部连接有锥形齿轮一5，传动箱4的侧壁上转动连接有传动轴18，传动轴18的一端连接有与锥形齿轮一5啮合的锥形齿轮二19，所述双轴电机6的底端输出轴底端连接有位于混料箱1内部的搅拌架2，混料箱1的顶端一侧连接有出水管3，混料箱1的另一侧壁上安装有涡壳14，涡壳14的一端连接有进水管，涡壳14的另一端通过导管与混料箱1的内部连通，涡壳14的内部转动连接有转动杆15，转动杆15的侧壁上安装有多个涡轮叶片16，转动杆15的一端和传动轴18的一端均连接有齿轮二20，两个齿轮二20之间连接有传动链条二17，混料箱1的顶端一侧安装有导料筒13，导料筒13的上方设有进料机构。
进一步的，进料机构包括底端密封装料筒12，装料筒12通过支架固定在混料箱1的顶端，装料筒12的顶端开口处安装有固定架9，固定架9上转动连接有位于装料筒12内部的转轴11，转轴11的侧壁上安装有搅拌杆10，转轴11的顶端和双轴电机6的顶端输出轴均连接有齿轮一8，两个齿轮一8之间连接有传动链条一7，装料筒12的底端侧壁上开有多个下料口122，装料筒12的底端螺纹套接有调节管121，调节管121位于下料口122的外部。
进一步的，装料筒12的内部底端安装有锥形导料块123，下料口122位于锥形导料块123的四周，转轴11的底端连接有刮料板124，刮料板124与锥形导料块123的侧壁以及装料筒12的底端内壁滑动连接，进一步提高出料效果，防止肥料堵塞。
进一步的，混料箱1的底端四角均安装有万向轮，方便装置进行移动。
进一步的，导料筒13位于混料箱1靠近涡壳14的顶部一侧，且下料口122位于导料筒13的内部，使得肥料在混料箱1内留存的时间更长，提混合效果。
进一步的，涡壳14上连接的进水管内部安装有过滤网，在进行抽水时，能够对水中的大型杂质进行过滤，减少对涡轮叶片16的损伤。
工作原理：在使用时，将进水管的一端通过导管连接水源，在装料筒12内装入化肥，启动双轴电机6，双轴电机16的顶端输出轴通过传动链条一7和齿轮一8带动转轴11转动，转轴11带动搅拌杆10和刮料板124转动，搅拌杆10的搅拌使得装料筒12内的肥料不易堆积，且对粘连的肥料进行破碎，刮料板124的设置使得装料筒12的底端下料口122处不易堵塞，肥料通过下料口122排出，通过导料筒13进入混料箱1内；
双轴电机6的底端输出轴通过锥形齿轮一、锥形齿轮二19带动传动轴18和齿轮二20转动，齿轮二20通过传动链条二17带动转动杆15和涡轮叶片16转动，将水源处的水不断吸入，然后导入混料箱1内，双轴电机6的底端输出轴带动搅拌架2转动，实现对化肥和水的混合，然后通过出水管3的排出，实现对农作物的灌溉，本装置能够一边进行肥料的下料，一边实现对肥料和水的混合搅拌，同时实现对农作物的灌溉，装置集成度高，使用方便，上述操作无需多个设备，降低了设备成本，且整个装置使用一个动力设备，减少动力设备工作的能源消耗。
