技术领域
本实用新型属于农业地膜铺设技术领域，具体涉及一种农业用可调式地膜铺设装置。
背景技术
地膜铺设也叫地膜覆盖，是指将半透明、黑色或者其他颜色的PE薄膜覆盖到土壤上，从而提高土壤的温度、保持土壤内的水分、并且有效维持土壤内部组成结构；此外，还可抑盐保苗、改进土壤光热条件，使农作物卫生清洁。总之，地膜覆盖通过对土壤的上述保持和调整从而提高了土壤的供给能力和平衡能力，使之更能抵抗害虫侵袭和微生物病虫害，改善了植物的生长环境并且也提高了植物的生长能力。
目前，大多数农民在铺设地膜时采用人工铺设，这样劳动量较大，对此，中国专利公开号为CN208987430U公开了一种地膜铺设装置，设置有主支架以及调节模块，整体结构较为简单，使用时只需拉动把手，将整个装置拖动，而位于辊架上的地膜从调节滑块的细缝中穿出，直接覆盖在地表，随着整个装置的移动，地膜可以均匀的铺设在地表，但是该种地膜铺设装置的辊架间距不可调节，只能限定一种宽度的地膜辊使用，无法满足宽度更大的地膜铺设。
为解决上述问题，本申请中提出一种农业用可调式地膜铺设装置。
实用新型内容
为解决背景技术现有地膜铺设装置的辊架间距不可调节，只能限定一种宽度的地膜辊使用，无法满足宽度更大的地膜铺设的技术问题，本实用新型提供一种农业用可调式地膜铺设装置，在地膜卷辊的下方设置有卷辊调节机构，可对地膜卷辊两侧的卷辊支架的间距进行调节，安装不同长度的地膜卷辊，以满足不同宽度地膜铺设的需求。
本实用新型解决其技术问题所采用的技术方案是：
一种农业用可调式地膜铺设装置，包括主支架、横梁以及安装在所述主支架上方的地膜卷辊，所述地膜卷辊的下部设置有卷辊调节机构，所述卷辊调节机构的底部通过安装板分别与所述主支架的两侧通过螺钉固定；位于所述地膜卷辊的一侧设置有第二导向辊，所述第二导向辊的两侧均设置有支架，且所述第二导向辊通过所述支架固定安装在所述主支架上；位于所述第二导向辊的一侧安装有第一导向辊，所述第一导向辊的两侧均设有辊轴，且所述辊轴的一端连接有活动块，所述活动块的一端通过销钉与所述主支架的内侧面活动连接，所述活动块的一侧还设置有缓冲弹簧，在所述主支架的尾部的均安装有滚轮，且所述滚轮之间通过转轴进行连接。
上述的一种农业用可调式地膜铺设装置，所述卷辊调节机构主要由滑板、导轨以及调节螺栓构成，在所述导轨的上表面开设有滑槽，所述滑板通过所述滑槽与所述导轨滑动连接，位于所述滑板的上表面均设置有调节螺栓。
上述的一种农业用可调式地膜铺设装置，在所述地膜卷辊的两侧均设置有卷辊支架，所述卷辊支架的底部均与所述滑板的上表面焊接，且所述卷辊支架通过所述滑板可在所述导轨上滑动。
上述的一种农业用可调式地膜铺设装置，所述横梁置于所述主支架的前端，且所述横梁的两端均与所述主支架的两内侧相焊接，位于所述横梁的中间部位设置有一牵引拉环。
上述的一种农业用可调式地膜铺设装置，所述缓冲弹簧的一端与所述活动块焊接固定，所述缓冲弹簧的另一端焊接有挡板，且所述挡板与所述主支架的内侧面焊接固定。
上述的一种农业用可调式地膜铺设装置，所述地膜置于所述地膜卷辊上，且所述地膜的一端依次穿过所述第二导向辊以及所述第一导向辊。
本实用新型的上述技术方案具有如下有益的技术效果：
1、本实用新型通过在地膜卷辊的下方设置有卷辊调节机构，可对地膜卷辊两侧的卷辊支架的间距进行调节，安装不同长度的地膜卷辊，以满足不同宽度地膜铺设的需求。
2、在本实用新型中，第二导向辊以及第一导向辊分别起到导向和缓冲的作用，在地膜铺设的过程中，地膜经过第二导向辊的导向作用再经过第一导向辊的缓冲作用，可避免因为铺设地膜时因为张力过大导致地膜的损伤。
附图说明

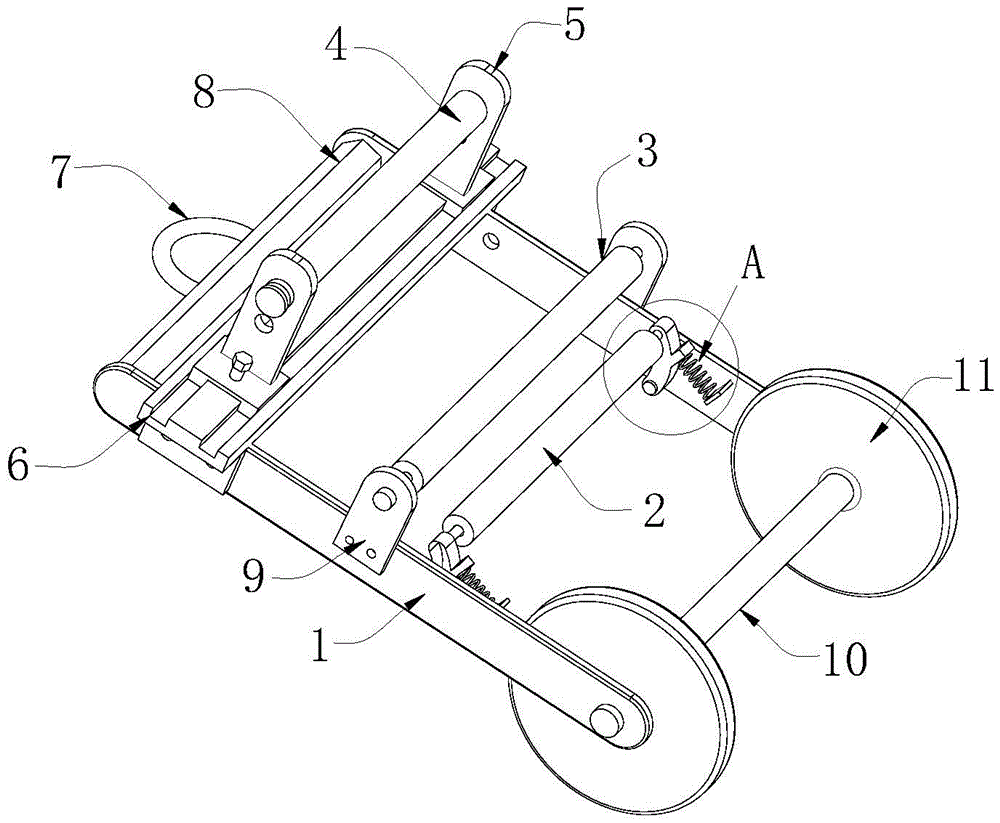

图1为本实用新型的整体结构示意图；
图2为本实用新型的卷辊调节机构与地膜卷辊结构示意图；
图3为本实用新型图1中的A部放大结构示意图；
图4为本实用新型的地膜与地膜卷辊、第一导向辊、第二导向辊的结构示意图。
附图标记：
1、主支架；2、第一导向辊；3、第二导向辊；4、地膜卷辊；5、卷辊支架；6、卷辊调节机构；61、滑板；62、导轨；63、滑槽；64、调节螺栓；7、牵引拉环；8、横梁；9、支架；10、转轴；11、滚轮；12、地膜；13、活动块；14、销钉；15、挡板；16、缓冲弹簧；17、辊轴；18、安装板。
具体实施方式
为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例和附图，进一步阐述本实用新型，但下述实施例仅仅为本实用新型的优选实施例，并非全部。基于实施方式中的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得其它实施例，都属于本实用新型的保护范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。
下面结合附图描述本实用新型的具体实施例。
图1为本实用新型的整体结构示意图，图2为本实用新型的卷辊调节机构与地膜卷辊结构示意图；图3为本实用新型图1中的A部放大结构示意图；图4为本实用新型的地膜与地膜卷辊、第一导向辊、第二导向辊的结构示意图。
如图1以及图4所示，一种农业用可调式地膜铺设装置，包括主支架1、横梁8以及安装在所述主支架1上方的地膜卷辊4，所述地膜卷辊4的下部设置有卷辊调节机构6，所述卷辊调节机构6的底部通过安装板18分别与所述主支架1的两侧通过螺钉固定。
在本实施例中，在地膜卷辊4的下方设置有卷辊调节机构6，可对地膜卷辊4进行更换，以满足不同宽度地膜铺设的需求。
如图1所示，位于所述地膜卷辊4的一侧设置有第二导向辊3，所述第二导向辊3的两侧均设置有支架9，且所述第二导向辊3通过所述支架9固定安装在所述主支架1上。
在本实施例中，所述支架9用来固定所述第二导向辊3，在地膜12铺设的过程中，第二导向辊3对地膜12起到导向的作用。
结合图1、图3以及图4，位于所述第二导向辊3的一侧安装有第一导向辊2，所述第一导向辊2的两侧均设有辊轴17，且所述辊轴17的一端连接有活动块13，所述活动块13的一端通过销钉14与所述主支架1的内侧面活动连接，所述活动块13的一侧还设置有缓冲弹簧16，在所述主支架1的尾部的均安装有滚轮11，且所述滚轮11之间通过转轴10进行连接，所述地膜12置于所述地膜卷辊4上，且所述地膜12的一端依次穿过所述第二导向辊3以及所述第一导向辊2。
在本实施例中，需要说明的是，所述活动块13具有三个端面，第一个端面与辊轴17的一端连接，第二个端面通过销钉14与主支架1转动连接，第三个端面连接有缓冲弹簧16，具有缓冲的作用，在地膜12铺设的过程中，地膜12经过第二导向辊3的导向作用再经过第一导向辊2的缓冲作用，可避免因为铺设地膜12时因为张力过大导致地膜12的损伤。
如图2所示，所述卷辊调节机构6主要由滑板61、导轨62以及调节螺栓64构成，在所述导轨62的上表面开设有滑槽63，所述滑板61通过所述滑槽63与所述导轨62滑动连接，位于所述滑板61的上表面均设置有调节螺栓64；更具体而言，在所述地膜卷辊4的两侧均设置有卷辊支架5，所述卷辊支架5的底部均与所述滑板61的上表面焊接，且所述卷辊支架5通过所述滑板61可在所述导轨62上滑动。
在本实施例中，卷辊支架5的底部与滑板61的上表面焊接，滑板61通过滑槽63可在导轨62上滑动，通过滑板61的上表面均设置的调节螺栓64可将滑板61进行定位，进而可对卷辊支架5之间的间距进行调节，在卷辊支架5之间安装不同安装不同长度的地膜卷辊5，以满足不同宽度地膜12铺设的需求。
更具体而言，所述横梁8置于所述主支架1的前端，且所述横梁8的两端均与所述主支架1的两内侧相焊接，位于所述横梁8的中间部位设置有一牵引拉环7，通过牵引拉环7方便对该地膜装置进行牵引。
更具体而言，所述缓冲弹簧16的一端与所述活动块13焊接固定，所述缓冲弹簧16的另一端焊接有挡板15，且所述挡板15与所述主支架1的内侧面焊接固定，进而使得第一导向辊2具有缓冲的作用。
以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
