一种基于油气开发用的防漏监测装置

技术领域

本实用新型涉及监测装置技术领域，尤其涉及一种基于油气开发用的防漏监测装置。

背景技术

油气资源是指地壳或地表天然生成的，在目前或将来，经济上值得开采的，而技术上又能够开采的油气总和，通常是指在某一特定时间，估算出的地层中已发现和待发现的油气聚集总量，已验证了的经济资源为储量，主要依据地质把握程度、资源的经济价值、资源发现与否、可采性等分类，技术可行性角度分不可采部分、最终可采部分，经济可行性角度分经济的、次经济的、不经济的，根据验证程度分验证的、待发现的，非经济部分的矿藏，不管是已验证的还是待发现的，都不算作资源，经济资源是在当前技术经济条件下，可以采出而又值得采出的油气，次经济资源是当前由于经济或技术原因不能开采，而今后可能开采的油气。

油气开发过程中需要用到管道来运输油气，管道的连接处容易出现松动造成油气的泄露，造成油气的浪费，严重时甚至引发爆炸事故，所以需要对该处进行防漏监测，现有的监测装置设计结构简单，智能化程度，使用起来不方便，监测效果差，显然已经无法人们的使用需求。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种基于油气开发用的防漏监测装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种基于油气开发用的防漏监测装置，包括下壳体，所述下壳体的两侧外壁均焊接有固定板，且固定板的顶部外壁开设有固定孔，所述固定孔的内壁通过螺纹连接有固定螺栓，所述下壳体通过固定螺栓连接有上壳体，且上壳体的顶部内壁通过螺钉固定有燃气传感器，所述上壳体的顶部外壁通过螺钉固定有支撑块，且支撑块的顶部外壁通过螺钉固定有外壳，所述外壳的内壁通过螺钉固定有PCB板，且PCB板的外壁焊接有处理器，所述外壳顶部外壁的一侧开设有第一安装孔，且第一安装孔的内壁插接有警示灯，所述外壳顶部外壁的另一侧开设有第二安装孔，且第二安装孔的内壁插接有报警器，所述外壳的一边外壁开设有第一安装槽，且第一安装槽的内壁通过螺钉固定有显示屏，所述外壳位于第一安装槽下方的外壁开设有第二安装槽，且第二安装槽的内壁通过螺钉固定有操作键盘。

优选的，所述上壳体和下壳体的连接处设置有密封圈，且密封圈粘接在上壳体的外壁上。

优选的，所述上壳体和下壳体均为中空结构，且上壳体的规格和下壳体的规格相同。

优选的，所述外壳的外壁开设有散热孔，且散热孔的内壁粘接有防尘网。

优选的，所述外壳的内壁通过螺钉固定有温度传感器，且温度传感器和燃气传感器的信号输出端均通过信号线与处理器的信号输入端相连接权。

优选的，所述警示灯、报警器、显示屏和散热风扇均通过导线连接有开关，且开关与处理器相连接。

本实用新型的有益效果为：

1.通过设置有燃气传感器，能够自动检测油气开采的过程中是否有油气泄漏，并自动通过警示灯和报警器发出双重报警，起到良好的监测效果，便于提醒工人及时发现处理油气泄漏问题，避免了油气爆炸的情况发生，安全性能较高。

2.通过设置有温度传感器，能够检测外壳内的温度，并自动通过散热风扇和散热孔进行散热，起到良好的散热效果，避免了外壳内温度过高造成元器件的损坏，显著提高了装置的使用寿命。

附图说明

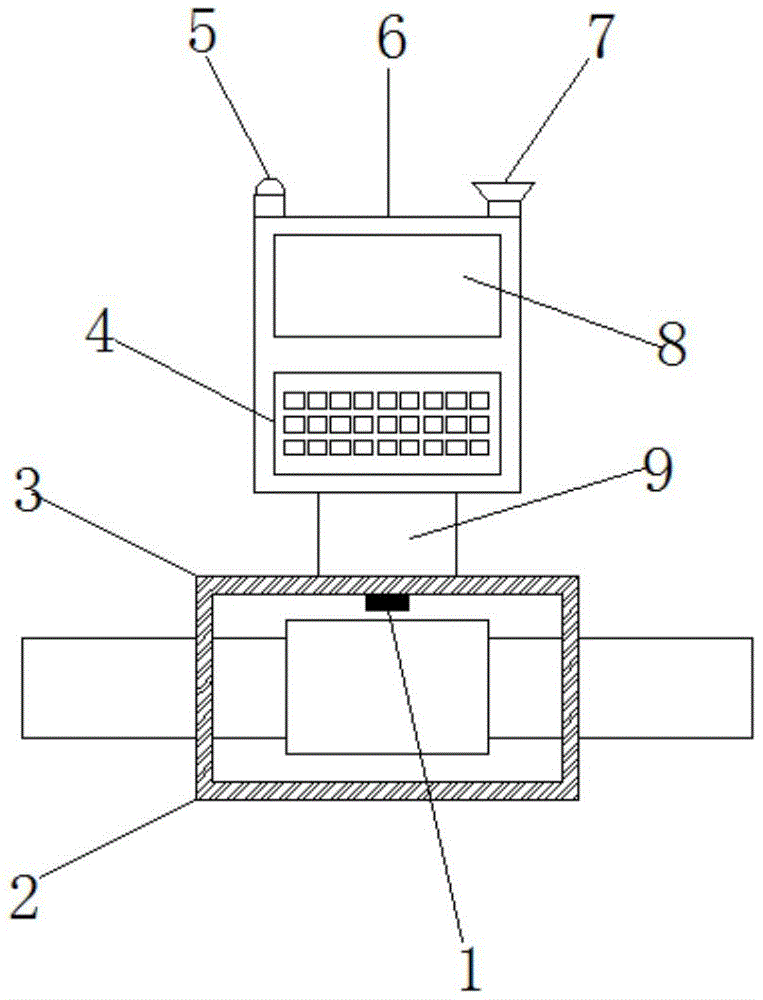

图1为本实用新型提出的一种基于油气开发用的防漏监测装置的整体结构示意图；

图2为本实用新型提出的一种基于油气开发用的防漏监测装置的上壳体结构侧视图；

图3为本实用新型提出的一种基于油气开发用的防漏监测装置的外壳结构侧面剖视图。

图中：1燃气传感器、2下壳体、3上壳体、4操作键盘、5警示灯、6外壳、7报警器、8显示屏、9支撑块、10固定螺栓、11密封圈、12温度传感器、13散热风扇、14处理器、15PCB板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种基于油气开发用的防漏监测装置，包括下壳体2，下壳体2的两侧外壁均焊接有固定板，且固定板的顶部外壁开设有固定孔，固定孔的内壁通过螺纹连接有固定螺栓10，下壳体2通过固定螺栓10连接有上壳体3，且上壳体3的顶部内壁通过螺钉固定有燃气传感器1，上壳体3的顶部外壁通过螺钉固定有支撑块9，且支撑块9的顶部外壁通过螺钉固定有外壳6，外壳6的内壁通过螺钉固定有PCB板15，且PCB板15的外壁焊接有处理器14，外壳6顶部外壁的一侧开设有第一安装孔，且第一安装孔的内壁插接有警示灯5，外壳6顶部外壁的另一侧开设有第二安装孔，且第二安装孔的内壁插接有报警器7，外壳6的一边外壁开设有第一安装槽，且第一安装槽的内壁通过螺钉固定有显示屏8，外壳6位于第一安装槽下方的外壁开设有第二安装槽，且第二安装槽的内壁通过螺钉固定有操作键盘4。

本实用新型中，上壳体3和下壳体2的连接处设置有密封圈11，且密封圈11粘接在上壳体3的外壁上，上壳体3和下壳体2均为中空结构，且上壳体3的规格和下壳体2的规格相同，外壳6的外壁开设有散热孔，且散热孔的内壁粘接有防尘网，外壳6的内壁通过螺钉固定有温度传感器12，且温度传感器12和燃气传感器1的信号输出端均通过信号线与处理器14的信号输入端相连接，警示灯5、报警器7、显示屏8和散热风扇13均通过导线连接有开关，且开关与处理器14相连接，温度传感器12的型号为BM100，燃气传感器1的型号为MQ-4，处理器14的型号为ARM9TDMI。

工作原理：使用时，首先通过固定螺栓10将上壳体3和下壳体2固定在油气管道的连接处，当燃气传感器1检测到发生油气泄漏后，通过处理器14自动控制警示灯5亮起，报警器7发出警报，起到双重的报警作用，提醒工作人员及时对管道进行维修，当温度传感器12检测到外壳6内的温度较高时，通过散热风扇13进行散热，防止元件器由于温度过高被烧坏。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
