技术领域
本实用新型涉及一种农林农药喷洒设备，具体是一种农林防护用脉冲喷洒装置。
背景技术
农药系指用于防治危害农林牧业生产的有害生物（害虫、害螨、线虫、病原菌、杂草及鼠）和调节植物生长的化学药品和生物药品。通常把用于卫生及改善有效成分物化性质的各种助剂也包括在内。
现有的农林防护用药液喷洒装置，药液混合效果差，且不具有脉冲喷洒效果，影响农林防护喷药质量和效率。因此，针对以上现状，迫切需要开发一种农林防护用脉冲喷洒装置，以克服当前实际应用中的不足。
实用新型内容
本实用新型实施例的目的在于提供一种农林防护用脉冲喷洒装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型实施例提供如下技术方案：
一种农林防护用脉冲喷洒装置，包括储液箱和混匀脉冲箱，所述混匀脉冲箱安装固定于储液箱的顶部，混匀脉冲箱和储液箱的内腔分别为第一空腔和第二空腔，所述混匀脉冲箱中部转动安装有横管，第一空腔内的横管上安装有混匀脉冲组件，所述混匀脉冲箱的右端均匀分布安装有若干与第一空腔连通的喷头，所述横管由储液箱顶部设置的驱动机构驱动旋转，所述横管的左端通过旋转连接件与输液管转动连通，所述输液管的另一端与第二空腔底部设置的提升泵连接。
作为本实用新型进一步的方案：所述驱动机构包括驱动电机、从动带轮、传动带和主动带轮，所述从动带轮安装固定于横管上，所述驱动电机固定于储液箱的顶部，且所述驱动电机的输出轴上安装固定有主动带轮，且所述主动带轮通过传动带与从动带轮连接。
作为本实用新型进一步的方案：所述储液箱的顶部还安装固定有支撑架，且所述支撑架与横管转动连接。
作为本实用新型进一步的方案：所述第二空腔的下部还设有右端向下倾斜的过滤板，所述过滤板位于提升泵的上侧，所述过滤板较低的一端上侧于储液箱侧壁上还安装有排杂口。
作为本实用新型进一步的方案：所述混匀脉冲组件包括搅拌叶和脉冲板，所述第一空腔为圆柱形结构，横管的右端延伸至第一空腔的右侧，且所述横管的右端安装固定有脉冲板，脉冲板上周向分布开设有多个椭圆形状的脉冲孔；所述脉冲板左侧的横管上周向分布安装有多个搅拌叶，搅拌叶的两侧开设有若干圆形状的扰流孔，所述搅拌叶内还开设有与横管内腔连通的第三空腔，且若干所述扰流孔均与第三空腔连通设置。
作为本实用新型进一步的方案：所述脉冲板为与第一空腔腔壁相配合的圆盘状结构，脉冲板右表面距离第一空腔右端的距离小于3cm。
作为本实用新型进一步的方案：所述搅拌叶为矩形状结构，搅拌叶垂直于脉冲板设置。
与现有技术相比，本实用新型实施例的有益效果是：
该农林防护用脉冲喷洒装置，药液通过加液口加入到第二空腔内后，可先通过过滤板进行过滤；后通过提升泵可将药液向输液管输送提升，药液输送到横管内后，最后从搅拌叶的扰流孔排出，通过驱动机构可带动横管及其上的混匀脉冲组件转动，从扰流孔排出的药液可被旋转的搅拌叶充分混匀；通过脉冲板及其上开设的脉冲孔，具有对药液阻挡的作用，进而使得各个喷头排出的药液具有脉冲喷射效果，提升农林防护喷药质量和效率。
附图说明

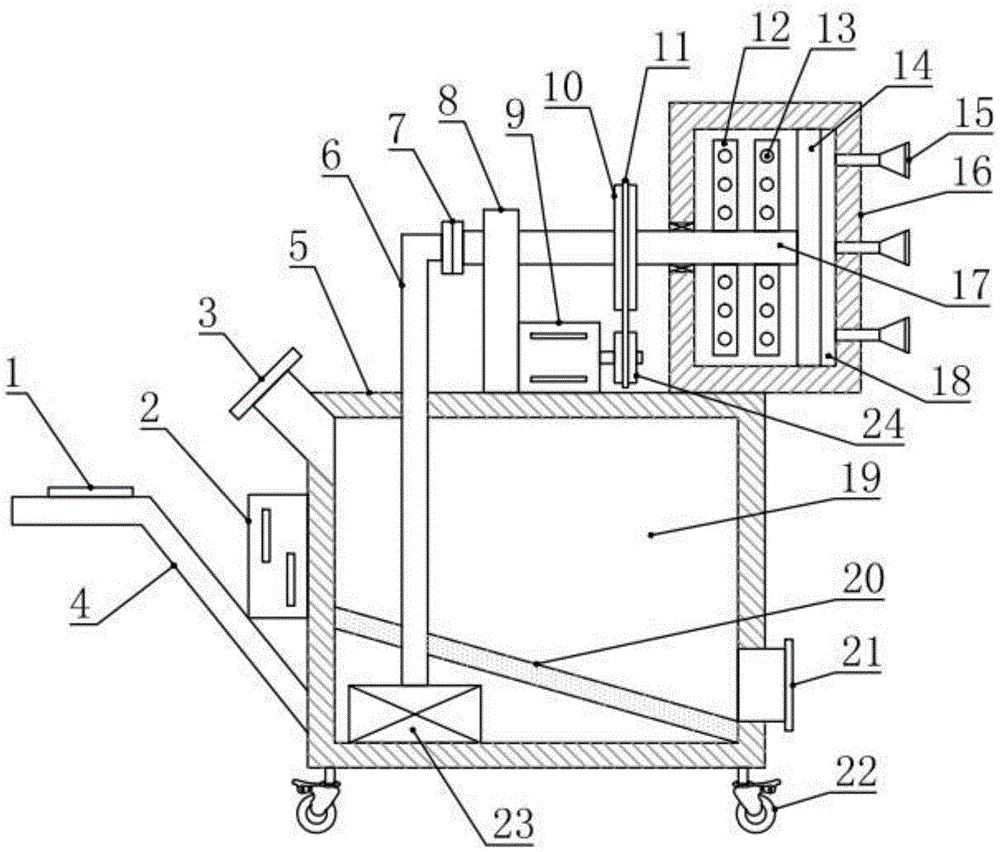

图1为本实用新型实施例的结构示意图。
图2为本实用新型实施例中混匀脉冲箱的右视结构示意图。
图3为本实用新型实施例中混匀脉冲组件的结构示意图。
图4为本实用新型实施例中搅拌叶的侧视剖视结构示意图。
图中：1-操控面板，2-供电控制箱，3-加液口，4-推手，5-储液箱，6-输液管，7-旋转连接件，8-支撑架，9-驱动电机，10-从动带轮，11-传动带，12-搅拌叶，13-扰流孔，14-脉冲板，15-喷头，16-混匀脉冲箱，17-横管，18-第一空腔，19-第二空腔，20-过滤板，21-排杂口，22-带刹车万向轮，23-提升泵，24-主动带轮，25-脉冲孔，26-第三空腔。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。
实施例1
请参阅图1-2，本实用新型实施例中，一种农林防护用脉冲喷洒装置，包括储液箱5和混匀脉冲箱16，所述混匀脉冲箱16安装固定于储液箱5的顶部，混匀脉冲箱16和储液箱5的内腔分别为第一空腔18和第二空腔19，所述混匀脉冲箱16中部转动安装有横管17，第一空腔18内的横管17上安装有混匀脉冲组件，所述混匀脉冲箱16的右端均匀分布安装有若干与第一空腔18连通的喷头15，通过喷头15用于药液的喷洒，所述横管17由储液箱5顶部设置的驱动机构驱动旋转，所述横管17的左端通过旋转连接件7与输液管6转动连通，旋转连接件7的作用是实现输液管6和横管17之间的转动连通，旋转连接件7的结构采用现有技术即可，不再进行限定，所述输液管6的另一端与第二空腔19底部设置的提升泵23连接。
进一步的，所述驱动机构包括驱动电机9、从动带轮10、传动带11和主动带轮24，所述从动带轮10安装固定于横管17上，所述驱动电机9固定于储液箱5的顶部，且所述驱动电机9的输出轴上安装固定有主动带轮24，且所述主动带轮24通过传动带11与从动带轮10连接；为了提升横管17的稳定性，所述储液箱5的顶部还安装固定有支撑架8，且所述支撑架8与横管17转动连接。
进一步的，所述储液箱5的底部设有多个带刹车万向轮22，通过带刹车万向轮22的设置，利于装置的移动；所述储液箱5的左侧还固定设有推手4，所述推手4上设有操控面板1；所述储液箱5的左侧壁上还固定设有供电控制箱2，所述供电控制箱2内设有PLC控制器和蓄电池，且所述PLC控制器分别与蓄电池、操控面板1、提升泵23和驱动电机9电性连接，PLC控制器的型号根据实际需要自主选择即可，通过蓄电池用于对装置各部件供电，通过操控面板1用于向PLC控制器输入控制信号，进而控制提升泵23和驱动电机9工作。
进一步的，所述储液箱5左侧上部还设有加液口3，通过加液口3用于药液的添加；所述第二空腔19的下部还设有右端向下倾斜的过滤板20，过滤板20的具体结构材质采用现有技术即可，所述过滤板20位于提升泵23的上侧，所述过滤板20较低的一端上侧于储液箱5侧壁上还安装有排杂口21，通过排杂口21用于过滤板20上收集杂质的排放。
实施例2
请参阅图3-4，本实施例与实施例1的不同之处在于：
本实施例中，所述混匀脉冲组件包括搅拌叶12和脉冲板14，所述第一空腔18为圆柱形结构，横管17的右端延伸至第一空腔18的右侧，且所述横管17的右端安装固定有脉冲板14，所述脉冲板14为与第一空腔18腔壁相配合的圆盘状结构，脉冲板14右表面距离第一空腔18右端的距离小于3cm，脉冲板14上周向分布开设有多个椭圆形状的脉冲孔25；所述脉冲板14左侧的横管17上周向分布安装有多个搅拌叶12，所述搅拌叶12为矩形状结构，搅拌叶12垂直于脉冲板14设置，搅拌叶12的两侧开设有若干圆形状的扰流孔13，所述搅拌叶12内还开设有与横管17内腔连通的第三空腔26，且若干所述扰流孔13均与第三空腔26连通设置。
该农林防护用脉冲喷洒装置，在实际应用时，药液通过加液口3加入到第二空腔19内后，可先通过过滤板20进行过滤；后通过提升泵23可将药液向输液管6输送提升，药液输送到横管17内后，最后从搅拌叶12的扰流孔13排出，通过驱动机构可带动横管17及其上的混匀脉冲组件转动，从扰流孔13排出的药液可被旋转的搅拌叶12充分混匀；通过脉冲板14及其上开设的脉冲孔25，具有对药液阻挡的作用，进而使得各个喷头15排出的药液具有脉冲（即各个喷头15能够以不同的速率排液）喷射效果，提升农林防护喷药质量和效率。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
