技术领域
本实用新型涉及农业器械技术领域，具体为一种可伸缩调节的农业用松土机。
背景技术
松土机是土方施工中用齿形松土器耙松硬土、冻土和旧路面乃至中等硬度岩石的机械，利用拖拉机提供的牵引力及松土器重量使耙齿切入土内，翻松硬土，机械通过后留下松土地带，常用于推土机或铲运机作业前的预先翻松作业，与传统的打眼放炮施工方法相比，具有施工工艺简化、施工机具减少、生产率高和生产安全性好等优点，为土石方工程施工的主要准备作业机种。
目前市面上的农业用松土机种类繁多，按松土器与拖拉机的连接形式，有拖式和悬挂式两种，但目前市面上大部分农业用松土机大部分都不具备可伸缩调节的功能，在不均匀的土地上工作时，会使得土地无法被均衡松土，影响后续的土地的开发与利用，故而提出一种可伸缩调节的农业用松土机来解决上述所提出的问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种可伸缩调节的农业用松土机，具备可伸缩调节等优点，解决了在不均匀的土地上工作时，会使得土地无法被均衡松土，影响后续的土地的开发与利用的问题。
(二)技术方案
为实现上述可伸缩调节的目的，本实用新型提供如下技术方案：一种可伸缩调节的农业用松土机，包括工作台，所述工作台的左侧固定安装有挡板，所述工作台的右侧固定安装有固定块，所述固定块的右侧固定安装有支撑杆，所述支撑杆的底部活动安装有滚轮，所述工作台顶部的右侧固定安装有把手连接杆，所述把手连接杆的顶部固定安装有推杆把手，所述工作台的顶部固定安装有机箱，所述机箱内腔左侧的中间固定安装有电机，所述电机输出轴的外表面固定安装有第一连接杆，所述第一连接杆的右侧固定安装有第一圆锥齿轮，所述第一圆锥齿轮的顶端啮合有第二圆锥齿轮，所述第二圆锥齿轮的轴心固定安装有固定套，所述固定套的背面与机箱内腔的后侧壁固定连接，所述固定套的内部螺纹连接有两端均贯穿并延伸至固定套外部的螺纹杆，所述螺纹杆的顶端和底端均固定安装有限位块，所述工作台内腔右侧的底部固定安装有定位柱，所述限位块的右侧固定安装有第二连接杠杆，所述第二连接杆与定位柱活动连接，所述限位块的底部固定安装有第三连接杆，所述第三连接杆的底部固定安装有驱动电机，所述驱动电机的正面固定安装有转叶。
优选的，所述固定套包括固定安装在第二圆锥齿轮内部的螺纹套，所述螺纹套的外部固定安装有轴承，所述轴承的左右两侧均固定安装有固定卡杆。
优选的，所述第一连接杆为内部镂空且左面缺失的圆柱体，所述电机输出轴的外径与第一连接杆的内径相适配。
优选的，所述定位柱的底部固定安装有稳定底盘，所述定位柱的顶部与机箱内腔的顶部固定连接。
优选的，所述固定套为内部中空且顶部与底部均缺失的圆柱体，所述固定套的内部开设有与螺纹杆外侧的螺纹相适配的螺纹槽，所述固定套的外径与第二圆锥齿轮的内径相适配。
优选的，所述机箱为内部镂空且底部缺失的长方体，所述转叶的数量为三个且呈绕轴一圈等距分布。
(三)有益效果
与现有技术相比，本实用新型提供了一种可伸缩调节的农业用松土机，具备以下有益效果：
1、该可伸缩调节的农业用松土机，通过电机的输出轴带动第一连接杆旋转，第一连接杆带动第一圆锥齿轮旋转，然后第一圆锥齿轮带动第二圆锥齿轮转动，第二圆锥齿轮带动内部的固定套转动，由于固定套与螺纹杆之间为螺纹连接，又由于螺纹杆受到限位块、第二连接杆和定位柱位置的限定，使得螺纹杆外侧的螺纹与固定套内侧的螺纹槽相接触并产生位移，进而实现螺纹杆的升降，又因为螺纹杆与第三连接杆之间为固定连接，所以螺纹杆会带动第三连接杆一起上下移动，从而完成对转页的伸缩调节，达到在不均匀的土地上工作时，使得土地被均衡松土，利于土地的开发与利用。
2、该可伸缩调节的农业用松土机，通过螺纹杆的顶部和底部均设置有限位杆，使得螺纹杆的伸缩均有长度限制，且限位杆与定位柱之间连接有第二连接杆，使得螺纹杆的伸缩变得更加稳定，从而使设备更加经久耐用。
附图说明

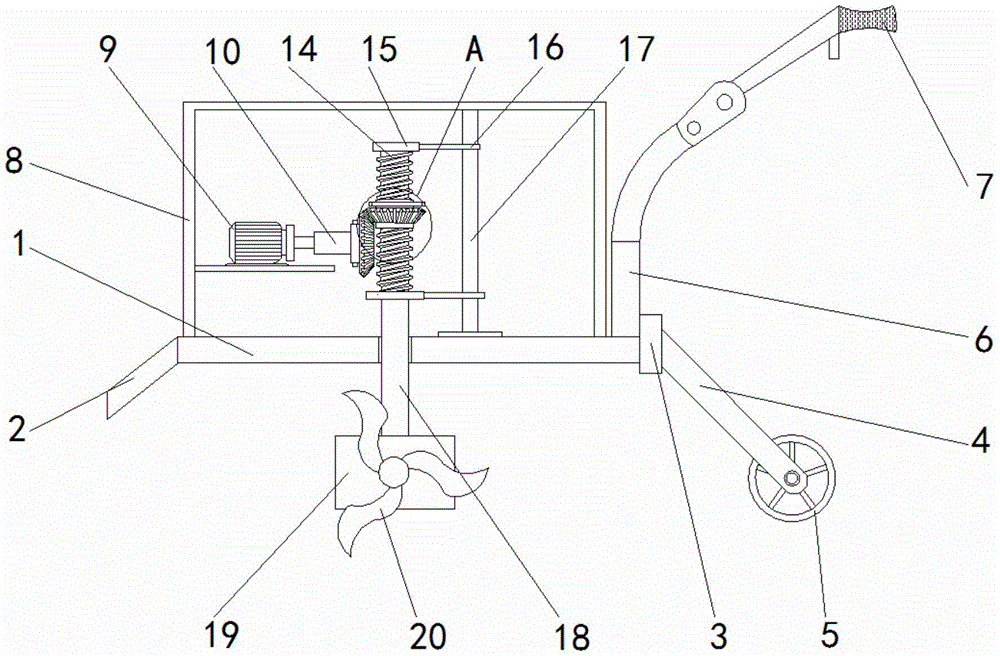

图1为本实用新型结构示意图；
图2为本实用新型图1中A处放大图。
图中：1工作台、2挡板、3固定块、4支撑杆、5滚轮、6把手连接杆、7推杆把手、8机箱、9电机、10第一连接杆、11第一圆锥齿轮、12第二圆锥齿轮、13固定套、14螺纹杆、15限位块、16第二连接杆、17定位柱、18第三连接杆、19驱动电机、20转叶。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，一种可伸缩调节的农业用松土机，包括工作台1，工作台1的左侧固定安装有挡板2，工作台1的右侧固定安装有固定块3，固定块3的右侧固定安装有支撑杆4，支撑杆4的底部活动安装有滚轮5，工作台1顶部的右侧固定安装有把手连接杆6，把手连接杆6的顶部固定安装有推杆把手7，工作台1的顶部固定安装有机箱8，机箱8为内部镂空且底部缺失的长方体，转叶20的数量为三个且呈绕轴一圈等距分布，机箱8内腔左侧的中间固定安装有电机9，电机9的型号可为CH/V，电机9输出轴的外表面固定安装有第一连接杆10，第一连接杆10为内部镂空且左面缺失的圆柱体，电机9输出轴的外径与第一连接杆10的内径相适配，通过螺纹杆14的顶部和底部均设置有限位杆15，使得螺纹杆14的伸缩均有长度限制，且限位杆14与定位柱17之间连接有第二连接杆16，使得螺纹杆14的伸缩变得更加稳定，从而使设备更加经久耐用，第一连接杆10的右侧固定安装有第一圆锥齿轮11，第一圆锥齿轮11的顶端啮合有第二圆锥齿轮12，第二圆锥齿轮12的轴心固定安装有固定套13，固定套13的背面与机箱8内腔的后侧壁固定连接，固定套13包括固定安装在第二圆锥齿轮12内部的螺纹套，螺纹套的外部固定安装有轴承，轴承的左右两侧均固定安装有固定卡杆，固定套13为内部中空且顶部与底部均缺失的圆柱体，固定套13的内部开设有与螺纹杆14外侧的螺纹相适配的螺纹槽，固定套13的外径与第二圆锥齿轮12的内径相适配，固定套13的内部螺纹连接有两端均贯穿并延伸至固定套13外部的螺纹杆14，螺纹杆14的顶端和底端均固定安装有限位块15，工作台1内腔右侧的底部固定安装有定位柱17，定位柱17的底部固定安装有稳定底盘，定位柱17的顶部与机箱8内腔的顶部固定连接，限位块15的右侧固定安装有第二连接杆16，第二连接杆16与定位柱17活动连接，限位块15的底部固定安装有第三连接杆18，第三连接杆18的底部固定安装有驱动电机19，驱动电机19的型号可为CH/V，驱动电机19的正面固定安装有转叶20，通过电机9的输出轴带动第一连接杆10旋转，第一连接杆10带动第一圆锥齿轮11旋转，然后第一圆锥齿轮11带动第二圆锥齿轮12转动，第二圆锥齿轮12带动内部的固定套13转动，由于固定套13与螺纹杆14之间为螺纹连接，又由于螺纹杆14受到限位块15、第二连接杆16和定位柱17位置的限定，使得螺纹杆14外侧的螺纹与固定套13内侧的螺纹槽相接触并产生位移，进而实现螺纹杆14的升降，又因为螺纹杆14与第三连接杆18之间为固定连接，所以螺纹杆14会带动第三连接杆18一起上下移动，从而完成对转页20的伸缩调节，达到在不均匀的土地上工作时，使得土地被均衡松土，利于土地的开发与利用。
在使用时，通过按钮启动电机9，电机9带动第一连接杆10旋转，第一连接杆10带动第一圆锥齿轮11旋转，然后第一圆锥齿轮11带动第二圆锥齿轮12转动，第二圆锥齿轮12带动内部的固定套13转动，进而实现螺纹杆14的升降，螺纹杆14会带动第三连接杆18一起上下移动，从而完成对转页20的伸缩调节。
综上所述，该可伸缩调节的农业用松土机，通过螺纹杆14的顶部和底部均设置有限位杆15，使得螺纹杆14的伸缩均有长度限制，且限位杆14与定位柱17之间连接有第二连接杆16，使得螺纹杆14的伸缩变得更加稳定，从而使设备更加经久耐用。
并且，通过电机9的输出轴带动第一连接杆10旋转，第一连接杆10带动第一圆锥齿轮11旋转，然后第一圆锥齿轮11带动第二圆锥齿轮12转动，第二圆锥齿轮12带动内部的固定套13转动，由于固定套13与螺纹杆14之间为螺纹连接，又由于螺纹杆14受到限位块15、第二连接杆16和定位柱17位置的限定，使得螺纹杆14外侧的螺纹与固定套13内侧的螺纹槽相接触并产生位移，进而实现螺纹杆14的升降，又因为螺纹杆14与第三连接杆18之间为固定连接，所以螺纹杆14会带动第三连接杆18一起上下移动，从而完成对转页20的伸缩调节，解决了在不均匀的土地上工作时，会使得土地无法被均衡松土，影响后续的土地的开发与利用的问题。
