技术领域
本实用新型涉及水管车技术领域，尤其涉及一种新型园林水管车。
背景技术
浇灌是园林内常见的给植物输送水分的方式之一，然而由于植物吸收水分的主要部分在根部，因此采用浇灌的方式会使得水资源极大的浪费，因此采用喷灌系统能够节约大量的水资源。
现有的园林水管车在使用时利用旋转喷头能够大范围得对园林进行喷灌传统，能够在相同时间内喷灌更多的面积，提高了喷灌效率，并且使用较长的水管能够轻松喷灌更远距离，但是该第一、该技术方案的旋转喷头需采用智能化设备进行控制，使得生产成本较高；第二、该技术方案需要使用较长水管，需耗费大量生产材料。
实用新型内容
本实用新型的目的是为了解决现有技术中旋转喷头需要使用智能化控制，一旦使用智能化设备对旋转喷头进行控制时，需要花费较高生产成本的问题，而提出的一种新型园林水管车。
为了实现上述目的，本实用新型采用了如下技术方案：
一种新型园林水管车，包括车体，所述车体的上表面固定设有水箱，所述水箱的上表面固定设有支撑板，所述车体的下表面对称固定连接有支撑杆，两个所述支撑杆的相对面共同通过第一滚动轴承转动连接有第一转杆，所述第一转杆的两端杆壁均固定连接有万向轮，所述第一转杆的杆壁固定设有第一锥形齿轮，所述第一锥形齿轮的上端啮合连接有第二锥形齿轮，所述第二锥形齿轮的内部固定连接有第一连接杆，所述第一连接杆的杆壁通过第二滚动轴承与车体的底板转动连接且贯穿至车体的上表面，所述支撑板的内部通过第三滚动轴承转动设有第二连接杆，所述第二连接杆的两端贯穿支撑板，且下端与第一连接杆的上端共同设有连接机构，所述第二连接杆的上端固定连接有圆盘，所述圆盘的上表面边缘处固定设有推动杆，所述支撑板的右端通过第三滚动轴承转动设有第二转杆，所述第二转杆的上端杆壁固定连接有第三转杆，所述第三转杆的左侧内部开设有第一条形口，所述推动杆与第一条形口滑动连接。
优选的，所述连接机构包括拉杆和弹簧，所述第二连接杆的下端开设有第一空腔，所述弹簧的下端与第一空腔的底部固定连接，所述第一空腔的两侧对称开设有第二条形口，所述第二连接杆的下端杆壁活动套接有套筒，所述套筒的内壁固定连接有压杆，所述压杆与条形口滑动连接，所述拉杆对称固定设置于套筒的外表面，所述套筒的下端固定连接有第三连接杆，所述第三连接杆的下端固定连接有第一限位杆，所述第一限位杆的上表面对称固定设有第二限位杆，所述第二连接杆壁的内部开设有第二空腔，所述第二空腔的上端开设有第三条形口，所述第二连接杆以及第一限位杆均与第三条形口相匹配，所述第二空腔的内部上表面对称开设有限位孔，两个所述第二限位杆与限位孔相匹配。
优选的，所述水箱的上端左侧固定设有进水管，所述进水管贯穿支撑板并向外延伸。
优选的，所述第三转杆的右端固定连接有喷头，所述喷头固定连接有软管，所述支撑板的右侧内部开设有通孔，所述底板的上表面固定设有水泵，所述软管贯穿通孔并通过水泵与水箱固定连接。
优选的，所述车体的左侧上端外表面固定设有橡胶套，所述橡胶套的表面开设有防滑纹。
与现有技术相比，本实用新型提供了一种新型园林水管车，具备以下有益效果：
1、该新型园林水管车，通过设置于第一连接杆和第二连接杆之间的连接机构，能够使第一连接杆和第二连接杆相对固定连接，能够在第一连接杆转动时带动第二连接杆转动。
2、该新型园林水管车，通过设置于第二连接杆上端的圆盘，能够在圆盘转动时使推动杆带动第三转杆转动，使喷头在喷水时达到旋转的效果。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型提高了水管车的使用率，降低了生产成本。
附图说明

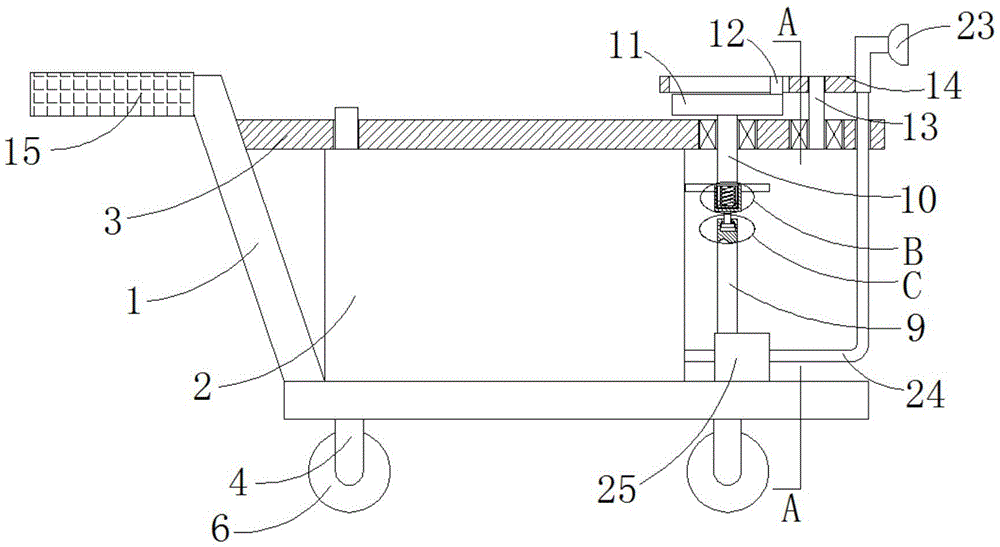

图1为本实用新型提出的一种新型园林水管车的结构示意图；
图2为图1中A-A向剖视结构示意图；
图3为图1中支撑板上表面右侧俯视结构；
图4为图1中局部B部分结构放大图；
图5为图1中局部C部分结构放大图。
图中：1车体、2水箱、3支撑板、4支撑杆、5第一转杆、6车轮、7第一锥形齿轮、8第二锥形齿轮、9第一连接杆、10第二连接杆、11圆盘、12推动杆、13第二转杆、14第三转杆、15橡胶套、16拉杆、17弹簧、18套筒、19压杆、20第三连接杆、21第一限位杆、22第二限位杆、23喷头、24软管、25水泵。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
参照图1-5，一种新型园林水管车，包括车体1，,车体1的上表面固定设有水箱2，水箱2的上表面固定设有支撑板3，车体1的下表面对称固定连接有支撑杆4，两个支撑杆4的相对面共同通过第一滚动轴承转动连接有第一转杆5，第一转杆5的两端杆壁均固定连接有车轮6，第一转杆5的杆壁固定设有第一锥形齿轮7，第一锥形齿轮7的上端啮合连接有第二锥形齿轮8，第二锥形齿轮8的内部固定连接有第一连接杆9，第一连接杆9的杆壁通过第二滚动轴承与车体1的底板转动连接且贯穿至车体1的上表面，支撑板3的内部通过第三滚动轴承转动设有第二连接杆10，第二连接杆10的两端贯穿支撑板3，且下端与第一连接杆9的上端共同设有连接机构，第二连接杆10的上端固定连接有圆盘11，圆盘11的上表面边缘处固定设有推动杆12，支撑板3的右端通过第三滚动轴承转动设有第二转杆13，第二转杆13的上端杆壁固定连接有第三转杆14，第三转杆14的左侧内部开设有第一条形口，推动杆12与第一条形口滑动连接。
连接机构包括拉杆16和弹簧17，第二连接杆10的下端开设有第一空腔，弹簧17的下端与第一空腔的底部固定连接，第一空腔的两侧对称开设有第二条形口，第二连接杆10的下端杆壁活动套接有套筒18，套筒18的内壁固定连接有压杆19，压杆19与条形口滑动连接，拉杆16对称固定设置于套筒18的外表面，套筒18的下端固定连接有第三连接杆20，第三连接杆20的下端固定连接有第一限位杆21，第一限位杆21的上表面对称固定设有第二限位杆22，第二连接杆10壁的内部开设有第二空腔，第二空腔的上端开设有第三条形口，第二连接杆10以及第一限位杆21均与第三条形口相匹配，第二空腔的内部上表面对称开设有限位孔，两个第二限位杆22与限位孔相匹配，能够在第一连接杆9转动时实现第一连接杆9和第二连接杆10相对静止。
水箱2的上端左侧固定设有进水管，进水管贯穿支撑板3并向外延伸，便于对水箱2装水。
第三转杆14的右端固定连接有喷头23，喷头23固定连接有软管24，支撑板3的右侧内部开设有通孔，底板的上表面固定设有水泵25，软管24贯穿通孔并通过水泵25与水箱2固定连接，利用水泵25将水从水箱2中抽出并通过喷头23喷洒。
车体1的左侧上端外表面固定设有橡胶套15，橡胶套15的表面开设有防滑纹，能够在推车时增大手与车体1之间的摩擦力。
本实用新型中，使用时，向下拉动拉杆16，拉杆16带动套筒18和压杆19向下运动，在第三连接杆20以及第一限位杆21进入第二空腔后，转动拉杆16，使两个第二限位杆22与限位孔的位置相对应，松开拉杆16，利用弹簧17的弹力将第二限位杆22插入限位孔中，推动车体1运动，在第一转杆5跟随车轮6转动时带动第一锥形齿轮7转动，第一锥形齿轮7带动第二锥形齿轮8转动，第二锥形齿轮8带动第一连接杆9转动，第一连接杆9带动第二连接杆10转动，第二连接杆10带动圆盘11转动，圆盘11带动推动杆12转动，推动杆12带动第三转杆14以与第二转杆13接触点为圆心做往复旋转运动，使与第三转杆14右端连接的喷头23实现旋转功能，当不需要喷头23旋转时，向下拉动拉杆并旋转90°解除限位，使第一转杆5转动时不会使喷头23旋转。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
