技术领域
本实用新型涉及节能环保设备技术领域，具体是一种循环式家庭节水装置。
背景技术
随着经济快速增长和人口不断增加，努力缓解资源不足的矛盾，不断改善生态环境，实现可持续发展，已经成为十分紧迫的任务，我国是世界12个贫水国家之一，淡水资源还不到世界人均水量的1/4，因此节约用水迫在眉睫。
目前的作用是推广使用节水型水阀和卫生洁具；用水完毕随手关闭龙头，别让水空流；随时检查维修水龙头阻止滴漏；提倡一水多用，让水重复使用；节约用水，用洗菜、淘米水冲厕所、浇花；洗衣服使用无磷洗衣粉，减少污染；如果将漂洗的水留下来做下一批衣服洗涤水用，一次可以省下30-40升清水；慎用清洁剂，尽量用香皂，别让水源污染，时时告诫我们自己，保护水源就是保护生命。
但是这样的节省方式作用不是很大，而现有的节水装置，也只是简单的二次利用，缺少过滤装置，不能更全面的完成节水，也不能给家庭节省开支。
实用新型内容
针对上述现有技术的不足，本实用新型要解决的技术问题是提供一种循环式家庭节水装置。
为解决上述技术问题，本实用新型提供了如下技术方案：
一种循环式家庭节水装置，包括净水过滤水箱、增压潜水泵、回水管和储水箱，所述净水过滤水箱安装固定在地面上，净水过滤水箱内部放置增压潜水泵；所述增压潜水泵的出水管上连接回水管；所述回水管末端连接储水箱；所述储水箱安装在墙壁上较高的位置；所述净水过滤水箱内部安装若干可抽插式的过滤箱。
作为本实用新型进一步的改进方案：所述净水过滤水箱包括过滤水箱进水管、通风孔和安装槽，净水过滤水箱的箱体顶盖上端焊接通风孔，通风孔右端设置有过滤水箱进水管，净水过滤水箱的箱体前后侧板焊接若干对称的安装槽。
作为本实用新型进一步的改进方案：所述净水过滤水箱还包括无烟煤滤箱、活性炭滤箱、细砂滤箱和粗砂滤箱，无烟煤滤箱、活性炭滤箱、细砂滤箱和粗砂滤箱均插在安装槽内部，无烟煤滤箱的左端从右向左依次安装活性炭滤箱、细砂滤箱和粗砂滤箱。
作为本实用新型进一步的改进方案：所述储水箱包括通风口、观察窗、排污孔和储水箱出水管，储水箱的箱体顶板上端右端焊接通风口，储水箱的箱体前侧板安装有观察窗，储水箱的箱体底板下部右端焊接有排污孔，排污孔左端设置有储水箱出水管。
作为本实用新型进一步的改进方案：所述无烟煤滤箱、活性炭滤箱、细砂滤箱和粗砂滤箱的过滤箱包括箱体、滤孔和滤箱拉手，箱体的左右侧板上设有若干滤孔，箱体的上端焊接有两个均布的滤箱拉手。
作为本实用新型进一步的改进方案：所述净水过滤水箱还包括刮料箱，刮料箱安装在净水过滤水箱的内部右侧。
作为本实用新型再进一步的改进方案：所述刮料箱包括刮刀、刮料箱拉手、刮料箱进水管和刮料箱通风孔，刮料箱的箱体左侧板设有刮刀，刮料箱的箱体上端焊接有两个等距的刮料箱拉手，刮料箱拉手的前端设有焊接在刮料箱的箱体上的刮料箱进水管，刮料箱进水管左端设有焊接在刮料箱的箱体上的刮料箱通风孔。
与现有技术相比，本实用新型的有益效果是：
本实用新型设有净水过滤水箱，可对使用后的污水，进行过滤，方便再次利用，还设有储水箱，收集过滤后的净水，再利用重力流动使用；
本实用新型净水过滤水箱的设有若干可抽插式的过滤箱，对污水进行过滤，过滤效率高，且可整体拉出，进行滤芯的更换和维修，维修方便；
本实用新型还设有刮料箱，可收集污水的杂物，方便排出，并刮出过滤箱上依附的杂物，使得后续过滤效果更好。
附图说明

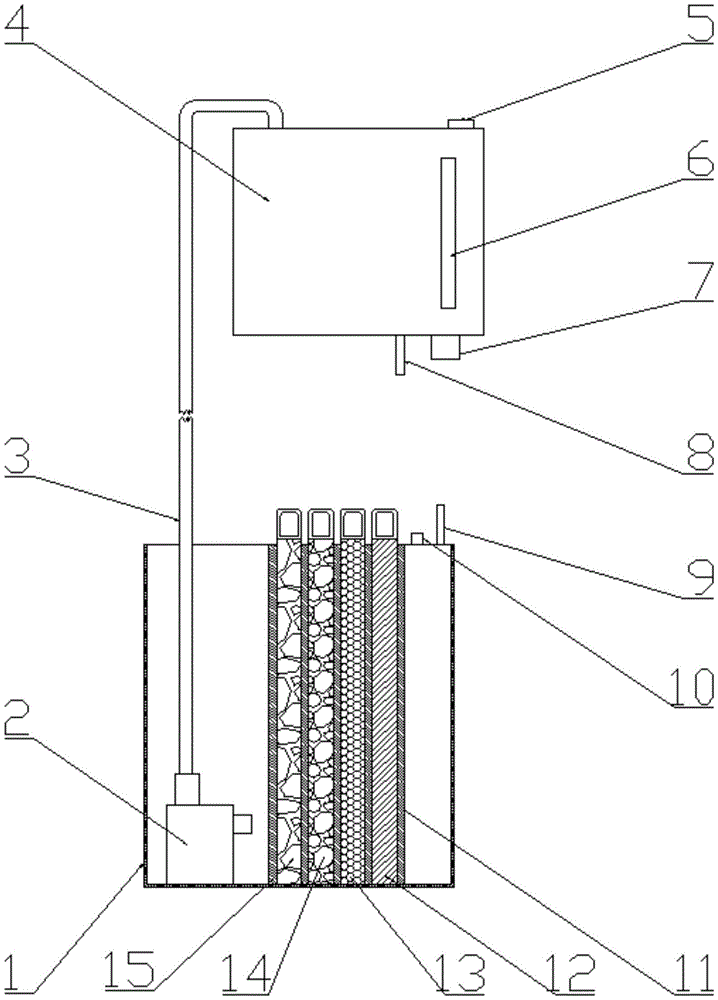

图1为实施例1一种循环式家庭节水装置的结构示意图；
图2为实施例1一种循环式家庭节水装置的过滤箱的结构示意图；
图3为实施例2一种循环式家庭节水装置的结构示意图；
图4为实施例2一种循环式家庭节水装置的刮料箱的结构示意图；
图中：1-净水过滤水箱、2-增压潜水泵、3-回水管、4-储水箱、5-通风口、6-观察窗、7-排污孔、8-储水箱出水管、9-过滤水箱进水管、10-通风孔、11-安装槽、12-无烟煤滤箱、13-活性炭滤箱、14-细砂滤箱、15-粗砂滤箱、16-箱体、17-滤孔、18-滤箱拉手、19-刮料箱、20-刮刀、21-刮料箱拉手、22-刮料箱进水管、23-刮料箱通风孔。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。
在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所述示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所述指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。
在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
实施例1
请参阅图1-2，本实施例提供了一种循环式家庭节水装置，包括净水过滤水箱1、增压潜水泵2、回水管3和储水箱4，所述净水过滤水箱1安装固定在地面上，净水过滤水箱1内部放置增压潜水泵2，对水进行过滤和提升；所述增压潜水泵2的出水管上连接回水管3，将水导入储水箱4；所述回水管3末端连接储水箱4，收集过滤后的净水；所述储水箱4安装在墙壁上较高的位置，可通过重力下落供人们使用；所述净水过滤水箱1内部安装若干可抽插式的过滤箱，对污水进行过滤，可以拉出，进行滤芯的更换和维修；
所述净水过滤水箱1包括过滤水箱进水管9、通风孔10和安装槽11，净水过滤水箱1的箱体顶盖上端焊接通风孔10，稳定净水过滤水箱1内部气压，通风孔10右端设置有过滤水箱进水管9，连接水管，注入污水，净水过滤水箱1的箱体前后侧板焊接若干对称的安装槽11，用于安装固定可抽插式的过滤箱；
所述净水过滤水箱还包括无烟煤滤箱12、活性炭滤箱13、细砂滤箱14和粗砂滤箱15，无烟煤滤箱12、活性炭滤箱13、细砂滤箱14和粗砂滤箱15均插在安装槽11内部，无烟煤滤箱12的左端从右向左依次安装活性炭滤箱13、细砂滤箱14和粗砂滤箱15，通过各滤箱进行充分的过滤；
所述储水箱4包括通风口5、观察窗6、排污孔7和储水箱出水管8，储水箱4的箱体顶板上端右端焊接通风口5，稳定储水箱4内部气压，储水箱4的箱体前侧板安装有观察窗6，储水箱4的箱体底板下部右端焊接有排污孔7，排出内部的沉淀杂质，排污孔7左端设置有储水箱出水管8，与水管连接，方便到处净水；
所述无烟煤滤箱12、活性炭滤箱13、细砂滤箱14和粗砂滤箱15的过滤箱包括箱体16、滤孔17和滤箱拉手18，箱体16的左右侧板上设有若干滤孔17，方便水流动过滤，箱体16的上端焊接有两个均布的滤箱拉手18，方便提拉和安装。
实施例2
请参阅图3-4，本实施例提供了一种循环式家庭节水装置，与实施例1相比，所述净水过滤水箱1还包括刮料箱19，刮料箱19安装在净水过滤水箱1的内部右侧，装集水中杂物，也刮出无烟煤滤箱12隔档的杂物；
所述刮料箱19包括刮刀20、刮料箱拉手21、刮料箱进水管22和刮料箱通风孔23，刮料箱19的箱体左侧板设有刮刀20，可以刮出无烟煤滤箱12隔档的杂物，刮料箱19的箱体上端焊接有两个等距的刮料箱拉手21，方便拿出和安装，刮料箱拉手21的前端设有焊接在刮料箱19的箱体上的刮料箱进水管22，连接进污水管，注入污水，刮料箱进水管22左端设有焊接在刮料箱19的箱体上的刮料箱通风孔23，稳定净水过滤水箱1内部气压。
本实用新型的工作原理是：将污水通过过滤水箱进水管9注入净水过滤水箱1内部，通过无烟煤滤箱12、活性炭滤箱13、细砂滤箱14和粗砂滤箱15的渗透，依次对污水进行过滤，得到纯净的水，在净水过滤水箱1的右部，利用增压潜水泵2将内部进水经过回水管3，收集在储水箱4中，储水箱4中的空气从通风孔10排出，稳定储水箱4内部气压，干净的水可从储水箱出水管7排出，供后续使用；当无烟煤滤箱12、活性炭滤箱13、细砂滤箱14和粗砂滤箱15的需要更换时，利用滤箱拉手18，将其拉出，方便更换滤料或者维修；还增设有刮料箱19，收集污水中的杂物，刮料箱19的箱体左侧板设置的刮刀20，可以刮出无烟煤滤箱12隔档的杂物，再利用刮料箱拉手21拉出，可排出内部杂物，使得后续过滤效果更好。
本实用新型设有净水过滤水箱，可对使用后的污水，进行过滤，方便再次利用，还设有储水箱，收集过滤后的净水，再利用重力流动使用；
本实用新型净水过滤水箱的设有若干可抽插式的过滤箱，对污水进行过滤，过滤效率高，且可整体拉出，进行滤芯的更换和维修，维修方便；
本实用新型还设有刮料箱，可收集污水的杂物，方便排出，并刮出过滤箱上依附的杂物，使得后续过滤效果更好。
上面对本实用新型的较佳实施方式作了详细说明，但是本实用新型并且不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
