技术领域
本实用新型涉及农业机械设备技术领域，具体为一种农业种植用种子筛选装置。
背景技术
我国是粮食大国，粮食对于人们的生活、社会的稳定具有重要意义，想要产出良好的、优质的粮食首先要有优质的种子，种子中的杂质以及种子的饱满程度都直接影响种子播种后的出苗质量，种子中的杂质多说明可利用的种子数量少，单位重量的种子发芽率低，种子结实饱满表明种子中储藏物质丰富，有利于种子发芽和幼苗生长，种子厂在包装出售前需要对种子进行筛选以确保种子的发芽率，由于种子中含有灰尘落叶固体颗粒等杂质，在包装时会影响每袋种子的质量，影响销售。
实用新型内容
本实用新型的目的在于提供一种农业种植用种子筛选装置，具备能够清除种子中杂物的优点，解决了种子内部灰尘落叶固体颗粒无法清除的问题。
为实现上述目的，本实用新型提供如下技术方案：一种农业种植用种子筛选装置，包括过滤装置，所述过滤装置底部的左右两侧均设置有支撑块，所述过滤装置的顶部设置有装料斗，所述过滤装置的顶部且位于装料斗底部的两侧均固定安装有固定杆，所述装料斗的底部固定安装有漏料管，所述漏料管贯穿过滤装置的顶部并延伸至过滤装置的内部，所述漏料管的内部设置有限料板，所述限料板的右侧固定安装有拉环，所述过滤装置的右侧固定安装有鼓风装置。
优选的，所述过滤装置包括第一过滤板、第一导料板、第二过滤板、挡板、第二导料板、第一排料口、第二排料口、排料管和第三排料口，所述过滤装置内腔的左侧固定安装有第一过滤板，所述过滤装置内腔的左侧且位于第一过滤板的底部固定安装有第一导料板，所述过滤装置内腔的右侧固定安装有第二过滤板，所述过滤装置内腔的右侧固定安装有第二导料板，所述第一导料板的左侧贯穿过滤装置并延伸至过滤装置的左侧，所述第一导料板的左侧固定安装有第二排料口，所述第二过滤板的左侧贯穿过滤装置并延伸至过滤装置的左侧，所述第二过滤板的左侧固定安装有第三排料口，所述第二导料板贯穿过滤装置并延伸至过滤装置的右侧，所述第二导料板的右侧固定安装有第一排料口。
优选的，所述第一过滤板、第一导料板、第二过滤板和第二导料板的顶部均固定安装有挡板，所述第二排料口和第三排料口的底部均连通有排料管。
优选的，所述鼓风装置包括鼓风机、导风管、集污口和排污管，所述过滤装置右侧的顶部固定安装有鼓风机，所述鼓风机的顶部连通有导风管，所述导风管的顶部贯穿过滤装置的右侧面并延伸至过滤装置的内部，所述过滤装置内腔的左侧固定安装有集污口，所述集污口贯穿过滤装置并延伸至过滤装置的左侧，所述集污口的左侧固定安装有排污管。
优选的，所述漏料管的内部开设有滑槽，所述滑槽的内部滑动连接有滑块，所述滑块的另一端固定连接有限料板。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置第一过滤板与第二过滤板，对混在种子内部的固体颗粒进行过滤，通过第一导料板与第二导料板能够实现将第一过滤板和第二过滤板过滤后的杂质进行导出，防止再次混进种子内部，通过设置挡板防止种子及杂质下落时因重力滑落出第一过滤板、第一导料板、第二过滤板和第二导料板之外，通过设置排料管防止种子及杂质在下落的过程中洒落，通过鼓风机与导风管之间的配合将外部的风输送至过滤装置的内部对种子内部的灰尘及落叶进行清理，通过集污口与排污管的配合将种子内部的灰尘及落叶导出去，同时解决了种子内部灰尘落叶固体颗粒无法清除的问题。
2、本实用新型通过支撑块将过滤装置抬高，增加排料管与地面的高度，便于在排料管底部放置盛放设备，通过固定杆的配合能够保证装料斗在盛满种子时不会因为重力而倾斜，保证过滤的正常进行，通过漏料管与限料板之间的配合控制种子的流量，防止种子过多在过滤网内部堆积，鼓风装置用于除去混在种子内部的灰尘及落叶。
附图说明

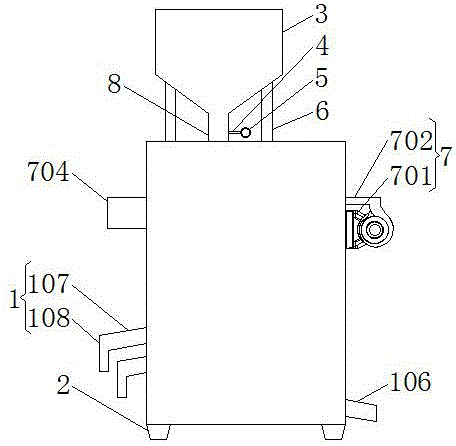

图1为本实用新型结构示意图；
图2为本实用新型截面结构示意图；
图3为本实用新型漏料管局部截面结构示意图。
图中：1、过滤装置；101、第一过滤板；102、第一导料板；103、第二过滤板；104、挡板；105、第二导料板；106、第一排料口；107、第二排料口；108、排料管；109、第三排料口；2、支撑块；3、装料斗；4、限料板；5、拉环；6、固定杆；7、鼓风装置；701、鼓风机；702、导风管；703、集污口；704、排污管；8、漏料管；9、滑块；10、滑槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本申请文件的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。在本申请文件的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
请参阅图1-3，一种农业种植用种子筛选装置，包括过滤装置1，过滤装置1底部的左右两侧均设置有支撑块2，通过支撑块2将过滤装置1抬高，增加排料管108与地面的高度，便于在排料管108底部放置盛放设备，过滤装置1的顶部设置有装料斗3，装料斗3用于放置待过滤的种子，过滤装置1的顶部且位于装料斗3底部的两侧均固定安装有固定杆6，通过固定杆6的配合能够保证装料斗3在盛满种子时不会因为重力而倾斜，保证过滤的正常进行，装料斗3的底部固定安装有漏料管8，漏料管8贯穿过滤装置1的顶部并延伸至过滤装置1的内部，漏料管8的内部设置有限料板4，通过漏料管8与限料板4之间的配合控制种子的流量，防止种子过多在过滤网内部堆积，限料板4的右侧固定安装有拉环5，过滤装置1的右侧固定安装有鼓风装置7，鼓风装置7用于除去混在种子内部的灰尘及落叶，过滤装置1包括第一过滤板101、第一导料板102、第二过滤板103、挡板104、第二导料板105、第一排料口106、第二排料口107、排料管108和第三排料口109，过滤装置1内腔的左侧固定安装有第一过滤板101，过滤装置1内腔的左侧且位于第一过滤板101的底部固定安装有第一导料板102，过滤装置1内腔的右侧固定安装有第二过滤板103，过滤装置1内腔的右侧固定安装有第二导料板105，第一导料板102的左侧贯穿过滤装置1并延伸至过滤装置1的左侧，第一导料板102的左侧固定安装有第二排料口107，第二过滤板103的左侧贯穿过滤装置1并延伸至过滤装置1的左侧，第二过滤板103的左侧固定安装有第三排料口109，第二导料板105贯穿过滤装置1并延伸至过滤装置1的右侧，第二导料板105的右侧固定安装有第一排料口106，通过设置第一过滤板101与第二过滤板103，对混在种子内部的固体颗粒进行过滤，通过第一导料板102与第二导料板105能够实现将第一过滤板101和第二过滤板103过滤后的杂质进行导出，防止再次混进种子内部，第一过滤板101、第一导料板102、第二过滤板103和第二导料板105的顶部均固定安装有挡板104，通过设置挡板104防止种子及杂质下落时因重力滑落出第一过滤板101、第一导料板102、第二过滤板103和第二导料板105之外，第二排料口107和第三排料口109的底部均连通有排料管108，通过设置排料管108防止种子及杂质在下落的过程中洒落，鼓风装置7包括鼓风机701、导风管702、集污口703和排污管704，过滤装置1右侧的顶部固定安装有鼓风机701，鼓风机701的顶部连通有导风管702，通过鼓风机701与导风管702之间的配合将外部的风输送至过滤装置1的内部对种子内部的灰尘及落叶进行清理，导风管702的顶部贯穿过滤装置1的右侧面并延伸至过滤装置1的内部，过滤装置1内腔的左侧固定安装有集污口703，集污口703贯穿过滤装置1并延伸至过滤装置1的左侧，集污口703的左侧固定安装有排污管704，通过集污口703与排污管704的配合将种子内部的灰尘及落叶导出去，漏料管8的内部开设有滑槽10，滑槽10的内部滑动连接有滑块9，滑块9的另一端固定连接有限料板4，通过限料板4、滑块9和滑槽10之间的配合实现对进入过滤装置1内部种子的流量进行控制，防止进入过滤装置1内部的种子过多而造成堆积。
使用时，将待筛选的种子放入装料斗3的内部，打开鼓风机701，通过拉环5将限料板4抽出，调至适当的位置，待筛选的种子在限料板4与漏料管8之间漏下，经过鼓风机701吹进来的风使得种子内部的灰尘和落叶被吹至集污口703的内部，经过排污管704排出，种子落至第一过滤板101的表面，在重力的作用下沿第一过滤板101的表面下落，在下落的过程中种子内部的固体颗粒经过第一过滤板101过滤至第一导料板102的表面，经过第一导料板102排出，第一过滤板101表面的种子落入第二过滤板103的表面，在重力的作用下经过第二过滤板103表面下滑，第一过滤板101未过滤的固体颗粒在经过第二过滤板103继续过滤，落至第二导料板105的表面排出，而第二过滤板103表面的种子经过第三排料口109与排料管108排出。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
