技术领域
本实用新型涉及药材加工设备技术领域，具体是一种药材加工用晾晒装置。
背景技术
中药是中国传统的药材，中国药文化源远流长、博大精深，既包含数千年中药文明又融合近现代西药文明所创造的中西药并举、独具特色的文化现象，是中国优秀文化的重要组成部分。
药材在加工过程中需要进行晾晒，传统晾晒主要是将药材放在晾晒板或晾晒网上进行晾晒，为了保证晾晒更彻底和均匀，需要将药材翻身，不仅操作麻烦而且在翻身的过程中会使得部分晒干的药材破碎，对其造成损坏，影响了其价值而且产生的碎料造成了浪费且会污染晾晒场所。
实用新型内容
本实用新型的目的在于提供一种药材加工用晾晒装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种药材加工用晾晒装置，包括底座，所述底座上端安装有第一晾晒框，所述第一晾晒框上端安装有与其相配合的第二晾晒框，所述第一晾晒框底部固定安装有第三过滤网，所述第一晾晒框侧面开设有缺口，所述缺口内安装有与第一晾晒框转动连接的第一挡板和第二挡板，所述缺口外部安装有与第一晾晒框固定连接的放料板，所述第二晾晒框顶部固定安装有第一过滤网，所述底座底部开设有出料口，所述底座侧面开设有与出料口相连通的通气孔，所述通气孔内固定安装有第二过滤网。
作为本实用新型的进一步技术方案：所述第一晾晒框内开设有与缺口相连通的第一限位槽和第二限位槽，所述第一限位槽内固定安装有第一转轴，所述第一挡板套设在第一转轴外部并与其转动连接，所述第二限位槽内固定安装有第二转轴，所述第二挡板套设在第二转轴外部并与其转动连接。
作为本实用新型的更进一步技术方案：所述第二限位槽与第一限位槽关于第二晾晒框对称设置。
作为本实用新型的再进一步技术方案：所述第一挡板上固定安装有凸起，所述第二挡板上开设有与凸起相配合的凹槽。
作为本实用新型的再进一步技术方案：所述底座上端固定安装有第二定位柱，所述第一晾晒框底部开设有与第二定位柱相配合的第三定位槽。
作为本实用新型的再进一步技术方案：所述第一晾晒框上表面固定安装有第一定位柱，所述第二晾晒框底部开设有与第一定位柱相配合的第一定位槽。
作为本实用新型的再进一步技术方案：所述第二晾晒框上表面开设有与第二定位柱相配合的第二定位槽。
作为本实用新型的再进一步技术方案：所述底座底部固定安装有挂钩，所述挂钩设置在出料口外部。
与现有技术相比，本实用新型的有益效果是：通过在底座上安装两个相互配合的晾晒框，使得在晾晒时可以直接进行翻转晾晒，避免了与药材直接接触，有效降低了药材的损坏，同时在晾晒完成后可以通过缺口内的挡板配合放料板将药材直接进行收纳，进一步降低了损坏的可能，还可以对晾晒时产生的碎料进行收集，避免了浪费或污染晾晒环境。
附图说明
图1为药材加工用晾晒装置的结构示意图；
图2为药材加工用晾晒装置中第一晾晒框的俯视图；
图3为药材加工用晾晒装置中第一晾晒框的俯视剖面图；

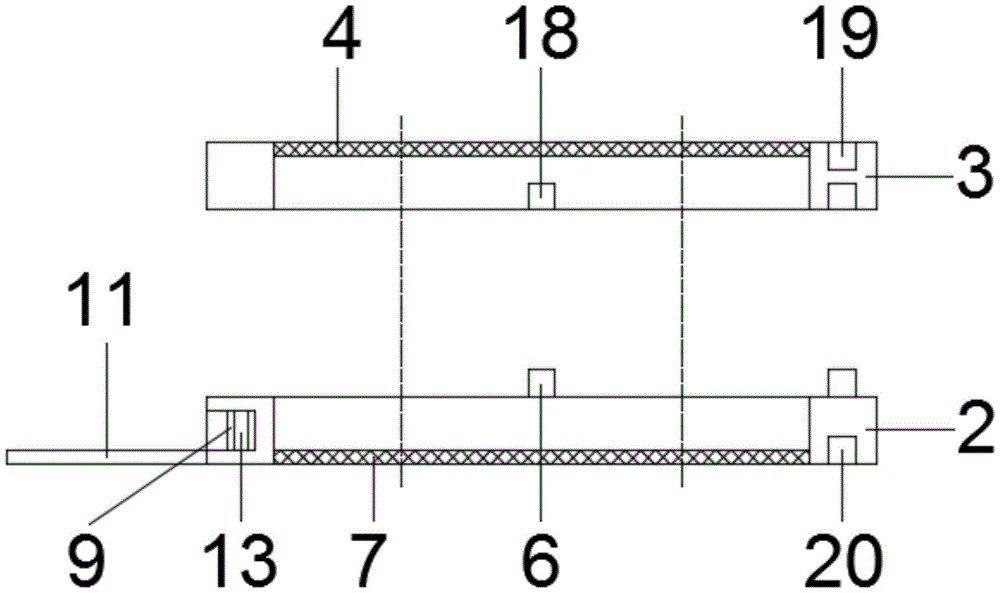

图4为药材加工用晾晒装置中两个晾晒框连接时的剖视图；
图5为药材加工用晾晒装置中底座的俯视图；
图6为药材加工用晾晒装置中底座的主视剖面图。
图中：1-底座、2-第一晾晒框、3-第二晾晒框、4-第一过滤网、5-第二过滤网、6-第一定位柱、7-第三过滤网、8-缺口、9-第一挡板、10-第二挡板、11-放料板、12-第一限位槽、13-第一转轴、14-凸起、15-凹槽、16-第二限位槽、17-第二转轴、18-第一定位槽、19-第二定位槽、20-第三定位槽、21-出料口、22-第二定位柱、23-挂钩。
具体实施方式
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
实施例1
如图1-6所示的药材加工用晾晒装置，包括底座1，所述底座1上端安装有第一晾晒框2，所述第一晾晒框2上端安装有与其相配合的第二晾晒框3，即通过底座1支撑两个相互配合的晾晒框来铺设药材，从而进行晾晒；所述第一晾晒框2底部固定安装有第三过滤网7，第三过滤网7与第一晾晒框2之间形成容纳腔，防止药材掉落，具体可参阅图4；所述第一晾晒框2侧面开设有缺口8，所述缺口8内安装有与第一晾晒框2转动连接的第一挡板9和第二挡板10，缺口8用于放料，通过两个挡板配合将晾晒好的药材收集后进行收纳，有效防止在收纳时药材的损坏，具体为，所述第一晾晒框2内开设有与缺口8相连通的第一限位槽12和第二限位槽16，具体请参阅图2和图3，所述第一限位槽12内固定安装有第一转轴13，所述第一挡板9套设在第一转轴13外部并与其转动连接，所述第二限位槽16内固定安装有第二转轴17，所述第二挡板10套设在第二转轴17外部并与其转动连接，正常晾晒时如图2所示，两个挡板配合使第一晾晒框2处于封闭状态，内部的药材不会洒落或被风吹出，当晾晒完成后需要放料时，将两个挡板转动使其打开，如图2，此时第一挡板9打开，当两个挡板都打开时，将药材收集后进行收纳；进一步的，所述第二限位槽16与第一限位槽12关于第二晾晒框2对称设置，更进一步的，所述第一挡板9上固定安装有凸起14，所述第二挡板10上开设有与凸起14相配合的凹槽15，通过凸起14与凹槽15配合，使得关闭时更加稳定；所述缺口8外部安装有与第一晾晒框2固定连接的放料板11，当两个挡板打开时配合底部的放料板11进行支撑，此时将第二晾晒框2倾斜，内部的药材自动从缺口8处滑出，避免了与药材接触，大大降低了药材损坏的可能；为了保证能进行充足的晾晒，所述第二晾晒框3顶部固定安装有第一过滤网4，这样在需要翻转晾晒时将两个晾晒框固定同步进行翻转，从而将内部的药材彻底进行翻晒，提高了晾晒速度和晾晒效果，同时在所述底座1底部开设有出料口21，所述底座1侧面开设有与出料口21相连通的通气孔，所述通气孔内固定安装有第二过滤网5，通过设置带有第二过滤网5的通气孔使得晾晒时可以正常风干，并且在底座1上设置的出料口21用于收集自然晾晒时可能脱落的药材，避免一些名贵药材的浪费，更加实用，而且上下的两个过滤网可以对晾晒的药材进行一定的隔离，防止物质参入影响药材品质。
实施例2
本实施例在实施例1的基础上进一步进行优化，所述底座1上端固定安装有第二定位柱22，所述第一晾晒框2底部开设有与第二定位柱22相配合的第三定位槽20，通过第三定位槽20与第二定位柱22配合使得放置时更加稳定和方便，同理，所述第一晾晒框2上表面固定安装有第一定位柱6，所述第二晾晒框3底部开设有与第一定位柱6相配合的第一定位槽18，进一步的，所述第二晾晒框3上表面开设有与第二定位柱22相配合的第二定位槽19，第二定位槽19的设置使得在翻转后进行晾晒时可以与底座1上的第二定位柱22相配合；更进一步的，所述底座1底部固定安装有挂钩23，所述挂钩23设置在出料口21外部，通过设置挂钩23方便对碎料进行收集，将有价值的碎料收集利用，无价值的碎料回收处理，保证了晾晒场所的整洁干净。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
