技术领域
本发明涉及节能炉具技术领域，具体是一种翅片环绕式煤炉具。
背景技术
目前在烹饪的过程中，普遍使用煤炉具进行加热，普通的燃煤热水炉具种类众多，家用的小型煤炉等等都属于燃煤炉具，燃煤炉具需要使用大量的煤炭作为燃料，然而大部分的燃煤炉具受自身结构的影响，煤炭在其内部燃烧并不充分，燃烧的热能利用率也较为低下，不但浪费了煤炭这种不可再生的资源，还会排放有毒气体对环境造成污染。因此，人们普遍采用型煤（蜂窝煤）进行燃烧加热，但是在燃煤燃烧过程中，除了直接作用于烹饪锅具的热量外，向炉具四周散发的热量无法得到应用，节能环保性能差。
发明内容
本发明的目的在于提供一种翅片环绕式煤炉具，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种翅片环绕式煤炉具，包括翅片式热水器、保温炉体、型煤添加口和型煤筒，所述保温炉体底部固定有隔热基座，保温炉体内部安装有型煤筒，型煤筒内部设为型煤燃烧腔，型煤燃烧腔顶部的保温炉体上开设有型煤添加口，所述型煤筒外侧的保温炉体内设为加热室，加热室内安装有若干翅片式热水器，翅片式热水器顶部连通布水环，底部连通集水环。
作为本发明进一步的方案：所述型煤筒侧壁上设有若干燃烧孔。
作为本发明进一步的方案：所述型煤燃烧腔底部安装有炉排，炉排固定在型煤筒内壁上，炉排下方设有炉渣腔。
作为本发明进一步的方案：所述型煤添加口将燃烧型煤添加到型煤筒内，所述燃烧型煤内设有若干型煤通风孔。
作为本发明进一步的方案：所述布水环上连接冷水管，集水环上连接热水管。
作为本发明进一步的方案：所述保温炉体底侧开设有进气管，进气管上设有封堵盖。
作为本发明进一步的方案：所述翅片式热水器内部空腔中安装有匀流板和集流板，匀流板和集流板上均设有若干通孔。
与现有技术相比，本发明的有益效果是：所述的一种翅片环绕式煤炉具，结构稳固，操作方便，方便燃烧型煤的添加，燃烧型煤燃烧产生的火焰从型煤添加口逸出对其上方的锅具烹饪加热，燃烧型煤燃烧产生的余热与火焰从型煤筒侧壁上的燃烧孔向外侧逸出对其外侧环绕安装的翅片式热水器加热，有效将燃烧型煤燃烧向外侧散发的热量充分利用，节能环保。
附图说明

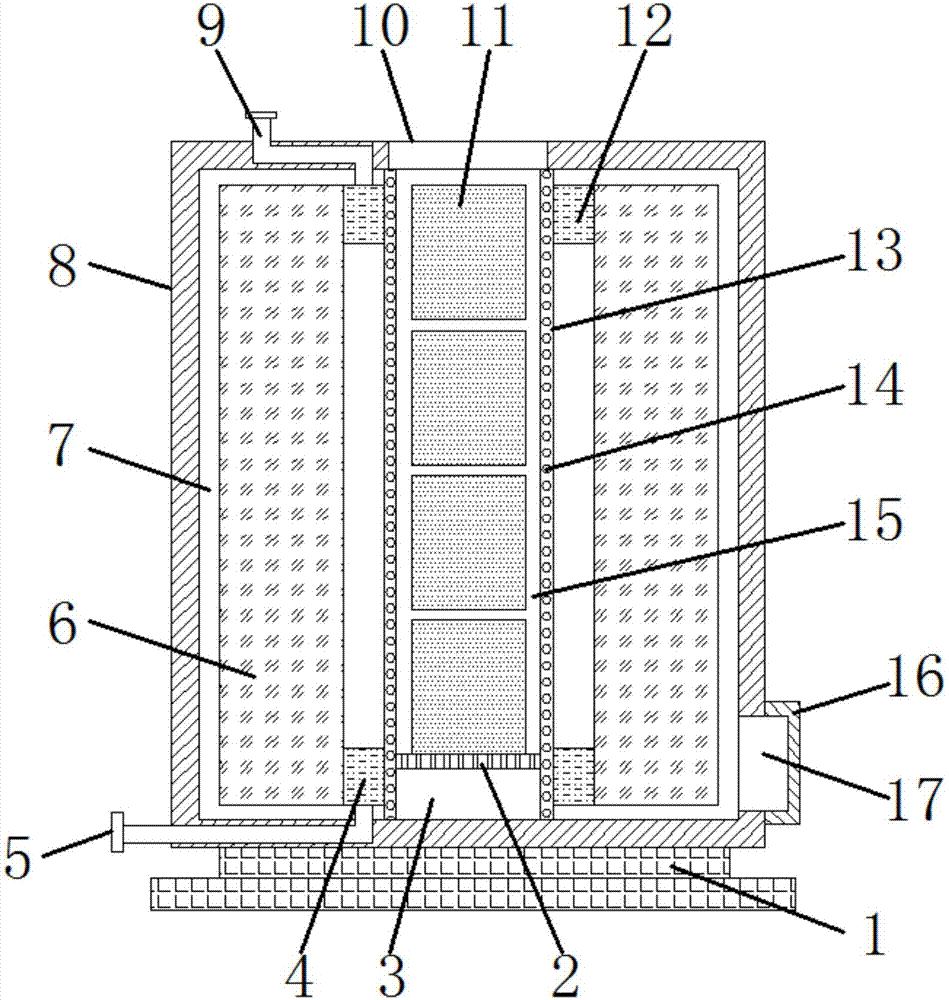

图1为本发明的结构示意图。
图2为本发明的截面示意图。
图3为本发明中翅片式热水器的结构示意图。
图中：1-隔热基座、2-炉排、3-炉渣腔、4-集水环、5-热水管、6-翅片式热水器、7-加热室、8-保温炉体、9-冷水管、10-型煤添加口、11-燃烧型煤、12-布水环、13-型煤筒、14-燃烧孔、15-型煤燃烧腔、16-封堵盖、17-进气管、18-型煤通风孔、19-匀流板、20-集流板。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1～3，本发明实施例中，一种翅片环绕式煤炉具，包括翅片式热水器6、保温炉体8、型煤添加口10和型煤筒13，所述保温炉体8底部固定有隔热基座1，保温炉体8内部安装有型煤筒13，型煤筒13侧壁上设有若干燃烧孔14，型煤筒13内部设为型煤燃烧腔15，型煤燃烧腔15底部安装有炉排2，炉排2固定在型煤筒13内壁上，炉排2下方设有炉渣腔3，型煤燃烧腔15顶部的保温炉体8上开设有型煤添加口10，型煤添加口10用于将燃烧型煤11添加到型煤筒13内，所述燃烧型煤11内设有若干型煤通风孔18，燃烧型煤11燃烧产生的火焰从型煤添加口10逸出对其上方的锅具烹饪加热，燃烧型煤11燃烧产生的余热与火焰从型煤筒13侧壁上的燃烧孔14向外侧逸出。
所述型煤筒13外侧的保温炉体8内设为加热室7，加热室7内安装有若干翅片式热水器6，翅片式热水器6顶部连通布水环12，底部连通集水环4，布水环12上连接冷水管9，集水环4上连接热水管5，当冷水从冷水管9输入到集水环4后，均匀分布在若干翅片式热水器6内流动至集水环4，经过翅片式热水器6加热后，热水从热水管5排出。
所述保温炉体8底侧开设有进气管17，进气管17上设有封堵盖16，在燃烧型煤11燃烧时，打开封堵盖16，空气从进气管17进入型煤燃烧腔15内对燃烧型煤11燃烧提供空气。
所述翅片式热水器6内部空腔中安装有匀流板19和集流板20，匀流板19和集流板20上均设有若干通孔，方便水流在匀流板19和集流板20的导流下均匀的在翅片式热水器6内流动，有利于水流的充分加热及换热，加热效果好，翅片式热水器6环绕分布在型煤筒13外侧的加热室7内，有效将燃烧型煤11燃烧向外侧散发的热量充分利用，节能环保。
本发明并不局限于上述实施例，在本发明公开的技术方案的基础上，本领域的技术人员根据所公开的技术内容，不需要创造性的劳动就可以对其中的一些技术特征作出一些简单修改、等同变化与修饰，均属于本发明技术方案的范围内。
在本说明书的描述中，需要说明的是，除非另有明确的规定和限定，术语“设置”、“相连”及“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
