技术领域
本实用新型涉及厨具技术领域,具体为一种便于安装的油烟机。
背景技术
油烟机系家庭厨房为吸净烹调时所产生的油烟之类用电器,不仅能很好完成功能性的作用外,应具备融合现代厨房格局的装饰概念。油烟机需要定期进行清洗,简单清洗是处理不掉油污的,清洗油烟机必须使用专业的清洗剂进行清洗。
现有的油烟机在安装时,一般是通过螺丝或者固定件将其镶嵌或者安装在墙面上,虽然能够稳定安装,但是安装较为费时费力,影响工作进度,当油烟机需要检修时,同样需要将各个螺丝以及固定件拆卸下来,同样耽误工作进度。
实用新型内容
(一)解决的技术问题
针对现有技术的不足,本实用新型提供了一种便于安装的油烟机,解决了油烟机不方便拆装的问题。
(二)技术方案
为实现上述目的,本实用新型提供如下技术方案:一种便于安装的油烟机,包括安装板,所述安装板的四个直角处均固定插接有螺栓,所述安装板的一侧固定连接有插杆,所述插杆与安装板相背的一端套接有限位套,所述限位套与安装板相背的一侧固定连接有油烟机,所述安装板的一侧且位于插杆的上方固定连接有安装柱,所述安装柱表面的顶部和底部均开设有卡槽,所述卡槽内插接有卡杆,且两个卡杆相背的一端分别与两个压板相对的一侧固定连接,两个所述压板相对的一侧且位于卡杆的右侧均固定连接卡板,且两个卡板相对的两端搭接,所述卡板的内壁搭接在安装柱的表面,所述油烟机与安装板相对的一侧固定连接有滑轨,所述滑轨内滑动连接有两个滑块,且两个滑块相对的一侧通过伸缩杆活动连接,所述伸缩杆上套接有挤压弹簧,所述挤压弹簧的两端分别与两个滑块相对的一侧固定连接,且两个滑块相背的一侧分别与两个拉杆的一端固定连接,所述拉杆的另一端贯穿滑轨且与其外部的拉板的一侧固定连接,且两个滑块与油烟机相背的一侧分别与两个压板的一侧固定连接。
优选的,所述限位套内的空隙中填充有橡胶层,且插杆与安装板相背的一侧搭接在限位套的内壁上。
优选的,所述卡板的形状为半圆形,且安装柱的直径与两个卡板对接圆形的直径相等。
优选的,所述卡槽直径与卡杆的直径相等,且两个卡槽分别对称开设在安装柱表面的顶部和底部。
优选的,所述拉板上开设有两个拉孔,且拉板与滑轨相背一侧的形状为弧形。
优选的,所述卡板的内壁固定连接有齿牙,且齿牙的数量为十个。
(三)有益效果
本实用新型提供了一种便于安装的油烟机。具备以下有益效果:
(1)、本实用新型通过对卡杆和卡槽的改进,当背向拉动两个拉板时,能够使两个滑块带动两个压板分开,从而能够使卡杆脱离卡槽,此时,方便将油烟机拆卸下来,松开拉板之后,在挤压弹簧回弹力的作用下,能够使卡杆再次插入卡槽内,配合夹板的使用,能够稳定安装油烟机,从而达到了便于拆装油烟机的效果。
(2)、本实用新型通过对插杆的改进,当插杆的一端插接在限位套内时,配合其内部橡胶层的使用,能够提高插杆与限位套之间的稳定性,安装柱与插杆能够形成两个支点,从而能够进一步提高油烟机的稳定性。
附图说明

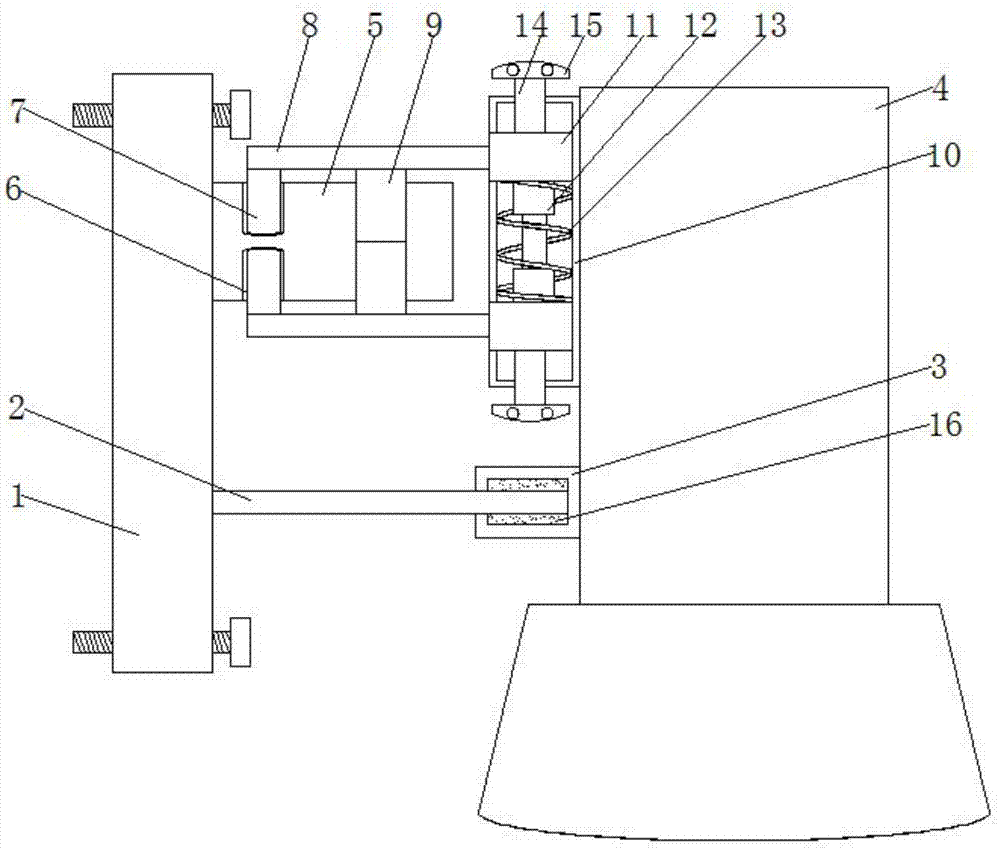

图1为本实用新型结构正视图的剖视图;
图2为本实用新型结构卡板的侧视图。
图中:1安装板、2插杆、3限位套、4油烟机、5安装柱、6卡槽、7卡杆、8压板、9卡板、10滑轨、11滑块、12伸缩杆、13挤压弹簧、14拉杆、15拉板、16橡胶层、17齿牙。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
如图1-2所示,本实用新型提供一种技术方案:一种便于安装的油烟机,包括安装板1,安装板1的四个直角处均固定插接有螺栓,安装板1通过螺栓固定安装在墙面上,在拆卸油烟机4时不需要将安装板1拆卸下来,安装板1的一侧固定连接有插杆2,插杆2与安装板1相背的一端套接有限位套3,限位套3内的空隙中填充有橡胶层16,且插杆2与安装板1相背的一侧搭接在限位套3的内壁上,通过设置了橡胶层16,并且插杆2的一端搭接在限位套3的内壁上,能够提高插杆2与限位套3之间的稳定性,限位套3与安装板1相背的一侧固定连接有油烟机4,安装板1的一侧且位于插杆2的上方固定连接有安装柱5,安装柱5表面的顶部和底部均开设有卡槽6,卡槽6内插接有卡杆7,卡槽6直径与卡杆7的直径相等,且两个卡槽6分别对称开设在安装柱5表面的顶部和底部,从而两个卡杆7能够稳定卡接在卡槽6内,且两个卡杆7相背的一端分别与两个压板8相对的一侧固定连接,两个压板8相对的一侧且位于卡杆7的右侧均固定连接卡板9,且两个卡板9相对的两端搭接,卡板9的内壁搭接在安装柱5的表面,卡板9的形状为半圆形,且安装柱5的直径与两个卡板9对接圆形的直径相等,卡板9的内壁固定连接有齿牙17,且齿牙17的数量为十个,通过将卡板9的形状设置为半圆形,并且两者对接之后形成圆框的直径与安装柱5的直径相等,配合齿牙17的使用,能够提高压板8与安装柱5之间的稳定性,油烟机4与安装板1相对的一侧固定连接有滑轨10,滑轨10内滑动连接有两个滑块11,且两个滑块11相对的一侧通过伸缩杆12活动连接,伸缩杆12上套接有挤压弹簧13,挤压弹簧13的两端分别与两个滑块11相对的一侧固定连接,且两个滑块11相背的一侧分别与两个拉杆14的一端固定连接,拉杆14的另一端贯穿滑轨10且与其外部的拉板15的一侧固定连接,拉板15上开设有两个拉孔,且拉板15与滑轨10相背一侧的形状为弧形,拉板15上的拉孔以及其一侧的形状,能够方便手将其拉动,且两个滑块11与油烟机4相背的一侧分别与两个压板8的一侧固定连接,当挤压弹簧13处于起始状态时,卡杆7插接在卡槽6内,并且两个卡板9相对的两端搭接,通过对卡杆7和卡槽6的改进,当背向拉动两个拉板15时,能够使两个滑块11带动两个压板8分开,从而能够使卡杆7脱离卡槽6,此时,方便将油烟机4拆卸下来,松开拉板15之后,在挤压弹簧13回弹力的作用下,能够使卡杆7再次插入卡槽6内,配合夹板的使用,能够稳定安装油烟机4,从而达到了便于拆装油烟机4的效果,通过对插杆2的改进,当插杆2的一端插接在限位套3内时,配合其内部橡胶层16的使用,能够提高插杆2与限位套3之间的稳定性,安装柱5与插杆2能够形成两个支点,从而能够进一步提高油烟机4的稳定性。
综上可得,该便于安装的油烟机,通过对卡杆7和卡槽6的改进,当背向拉动两个拉板15时,能够使两个滑块11带动两个压板8分开,从而能够使卡杆7脱离卡槽6,此时,方便将油烟机4拆卸下来,松开拉板15之后,在挤压弹簧13回弹力的作用下,能够使卡杆7再次插入卡槽6内,配合夹板的使用,能够稳定安装油烟机4,从而达到了便于拆装油烟机4的效果,通过对插杆2的改进,当插杆2的一端插接在限位套3内时,配合其内部橡胶层16的使用,能够提高插杆2与限位套3之间的稳定性,安装柱5与插杆2能够形成两个支点,从而能够进一步提高油烟机4的稳定性。
